第 1 章 第一调整 初期设定
1. 1 确认在本机器上以及 CAM BOX 内是否有异物或工具掉入。
1. 2 规格确认（规格书）
·确认规格内容和工作组装是否有不同。
·确认不足部品、特殊部品。
1. 3 取下盖子
·D 轴停止振动 ·Fronth 上面 cover
·Front accent cover ·D 轴 Timing belt cover
·Back up plate ·Back up pin
将有妨碍调整的盖子取掉、放在安全的场所保管。
1. 4 调出本机器的 Leveling
① 如右图只使 I、K、C，或只 B、D、J 的 3 处螺丝起作用。
② 用 I、K（B、D）的螺丝调出 X 方向的水平。
③ 用 C （J）的螺丝调出 Y 方向的水平。
④ 用 B、C、D、I、J、K6 处的螺丝，再确认 XY 的水平。
⑤ 在 line lay out 的状态上，调出 M/C 的高度，位置。
⑥ 将其余的螺丝全部用上。
⑦ 用 2 个扳手将螺丝螺帽锁紧。
⑧ 水平在 0.04/1000mm 以内。
1. 5 接入 电源、气压
·气压 压力设定
·压力开关是，从 0.5pa 下降到 0.4pa 以下与 OFF 一致。
·Oil Cooler 的温度设定在 40 度。
·IEC 规格机时取下 Oil cooler cover，在 Parameter set 用 key（参照数字温度调节器的操作方法）上设定
温度确认。
2
第二章 CAM BOX 调整
2. 1.各 Station 干涉确认
·检查在 Handle 旋转前，Cam 角度在 0 度上各 Station 有无干涉。
·index 回转时，各位置的气压缸若未调整的话、恐怕会产生干涉、待 2.8 项结束后，投入空气上 index
回转。
2. 2.CAM BOX 清扫以及欠品确认
·确认 CAM BOX 内有无焊的沉淀物、切的粉碎物等
2. 3. Mechanics Lock 部的锁紧螺丝以及增加锁紧 CAM 轴 Coupling 的确认。
·使用扳手增加锁紧 Coupling
Coupling 350kgf/cm
Mechanics Lock 部 170kgf/cm（不可使用扳手）
2. 4.Memory cassette
·在 CAM 轴 B 余 TAPE CUTTER 的 CAM Lever 处，架上千分表确认 CAM 的最大直径是 203 度。
（记入确认表 2.8 项）
OUT-Y036 TAPE CUTTER
3
2. 5.CAM 轴同步确认（以 B 轴的刻度盘确认）
·在 CAM 轴 A 的 FRQ CAM Lever 上架上千分表，确认 Lever 的最低点在 113~258 度，（记入确认表 2.8 项）
·在Nozzle holder上架千分表，确认Nozzle index移动角度在253～133度，（记入确认表2.8项）
·在helical 齿轮上架千分表，确认 Q index 的移动角度在293～83度,（记入确认表2.8项）
·最低点以及移动角度的范围多少有不同，在范围的中心处确认。（容许值±1度）
·A轴的刻度和B轴的刻度一致。
·移动的角度以及动点值，记入确认表。
2. 6. Helical 齿轮 Back lash 的确认
·支持轴 A、F、K、P 各轴在 11st 时、helical 齿轮的 Back lash 用千分表测定，记入确认表。
正确值 0.030～0.080ｍｍ
2. 7.3stPQ、13stPRQ 的 Cylinder rod 调整
· 拔掉 Air、确认在 CAM 角度 268 度上、Roller 接触到 CAM 两侧面。
· 不能接触时、在 Cylinder Stroke 上调整。
· Cylinder 配管部的减压阀是 0.35mpa。
· 各 Cylinder Sensor 的确认。Cylinder sensor 在 CAM 角度 216～218 度的之间设置 ON.
( 从 M/C 后部看 PQ、PRQ 共 90 度旋转时是右、270 度旋转时是左，确认 CAM floor 移动之事。

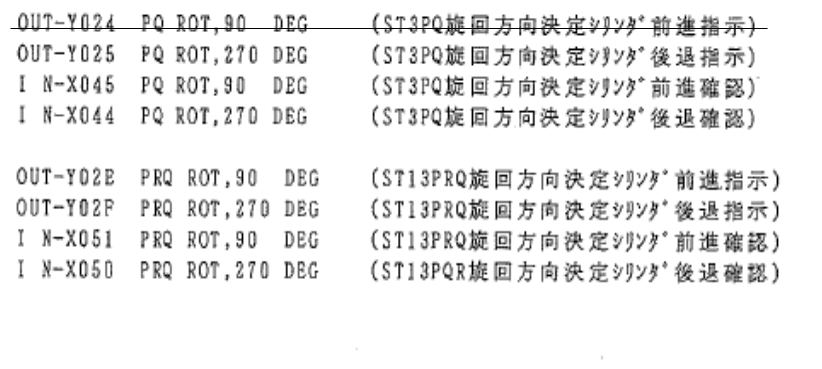

OUT-Y024 PQ ROT,90 DEG (ST3PQ 旋转方向决定 Cylinder 前进指示)
