4. 7 IN Stopper、MAIN Stopper 调整 .IN Stopper 是 IN Conveyer 的基板到达传感器从 ON 约 5mm 的位置 Set。 .在 I/O 模式上、使 IN Stopper ON/O FF、调整 Air Cylinder 的 Speed。 .Air Cylinder 的 Magneto Sensor 固定的位置在、上升、下降端一同从 OFF 到 ON 0.5mm ～ 1.0mm 的地方。 .…

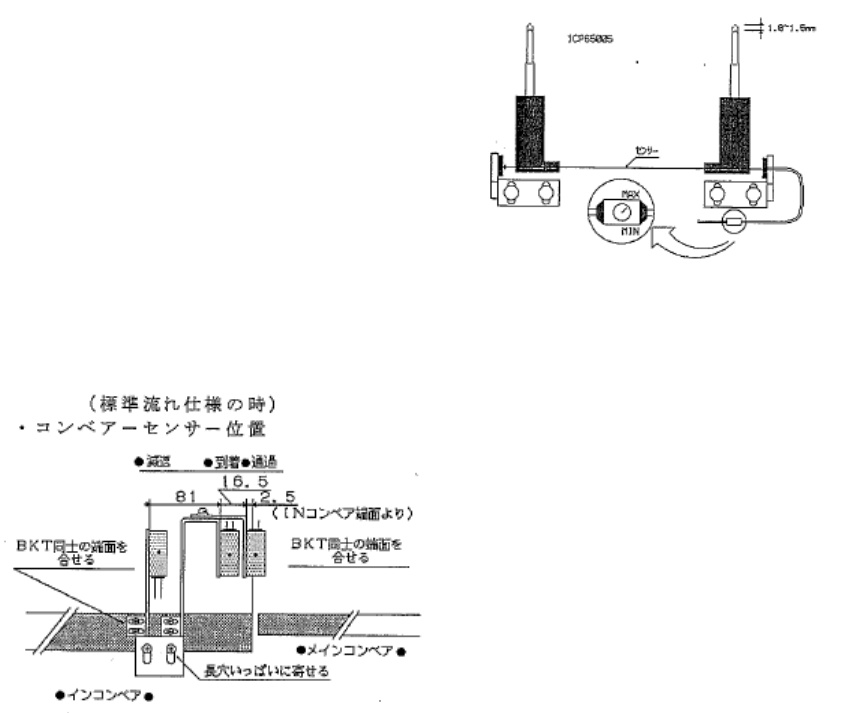

.基板单元确认 sensor 是基准 PIN 以及附属

PIN 引进 1~~1.5mm 上调整 OFF.

(SENSOR 的 Volume 是 MAX)

IN – X033 PCB SET OK

.确认有无 PCB 板 Sensor 是 Clamp Fuji 基板

X(-3000)Y(49200)、在 Z0 的位置时确认 PCB 的反应。

.机器仅对应正反流向，请变更 IN Conveyer 基板到后确认 Sensor 的 timer volume 设定 0.1s→0.325s。

4. 7 IN Stopper、MAIN Stopper 调整

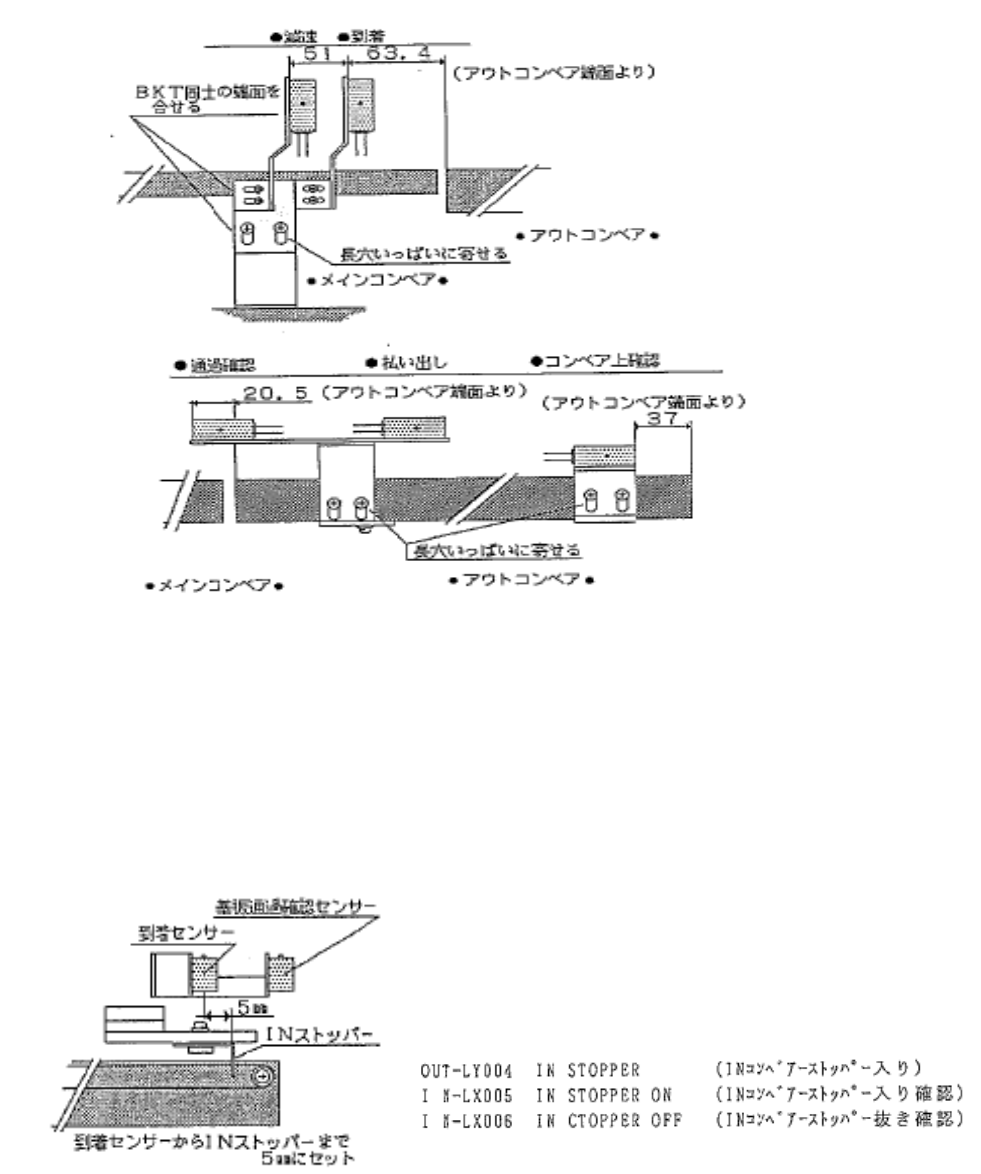

.IN Stopper 是 IN Conveyer 的基板到达传感器从 ON 约 5mm 的位置 Set。

.在 I/O 模式上、使 IN Stopper ON/OFF、调整 Air Cylinder 的 Speed。

.Air Cylinder 的 Magneto Sensor 固定的位置在、上升、下降端一同从 OFF 到 ON 0.5mm～1.0mm 的地方。

.MAIN Stopper 固定位置是基板 PIN Clamp 由基板端面 0.2～0.3mm 的间隙处。

.Speed 以及 Sensor 与 IN 同样吻合。
