5.9 Nozz le change 调整 ① NC 轴的 zero 设定 . CAM 角度在 0 度上进行 ZERO 设定、 ZERO 设定 Sensor 遮光马达停止转动。 . NC Clutch 的 rotor 转向横向位置上、 ZERO 设定完成、Timing belt 搭载变化。 .在此位置上 Sensor 和 dog 一致。 32 ② 芯取出以及 Belt 张力 .NC Clutch 在芯取出治具上取出芯。这时、 同时可确认…
31
（ON 范围有 300 pulse 中心付近）
.zero 设定、确认 rotor 向 Nozzle index 附近“2”上终止。
3. FRQ 的 zero 设定也同样进行。
*固有值 FQ data、FRQdata 的 servo Counter 是，“+” “-”都 OK.
4. FQ data、FRQdata 测定
.进行各轴 zero 设定。
.在 Nozzle shaft 安装治具、在各千分表上进行各 Station CAM 角度 200 度上取出治具芯。
.芯取出治具向正常啮合位置使 Loder 旋转、
.这时的 FQ、FRQ 的 Servo counter 是 FQ DATA、 FRQ DATA。
（请伺机 DATA 的数值在 300 pulse 以内）
. FQ DATA、FRQ DATA（3 回测定平均值）
（FQ DATA） ( ) (FRQ DATA) ( )

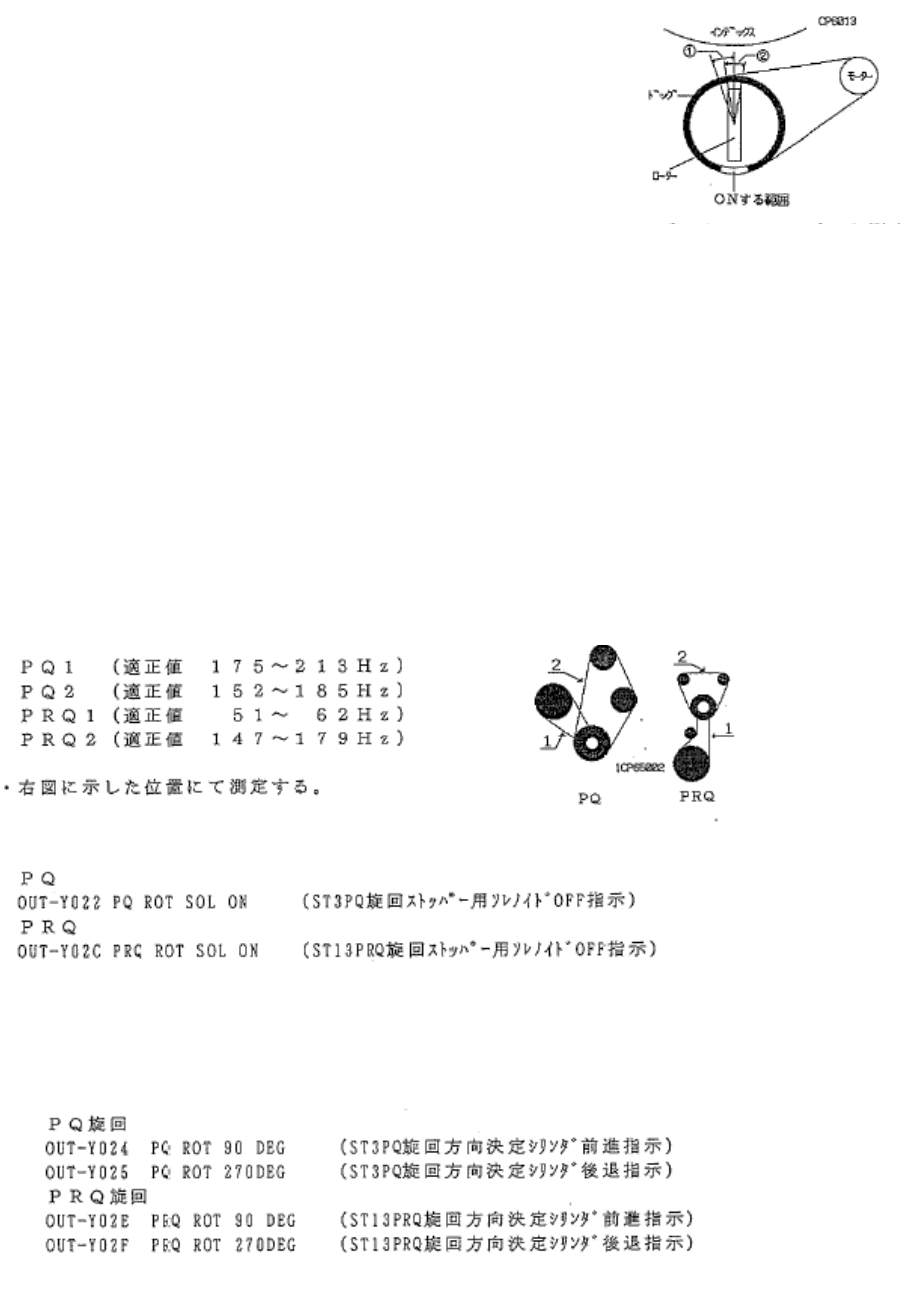

5.8 [PQ] [PRQ] 原点调整
[PQ、 PRQ 的原点调整 ]
.CAM 角度在 0 度上拧松各 timing Pulley 部的 bolt、确认 Rotor 向原位置。
（原位置是 Clutch 的 Rotor ndex 中心朝向位置。
. PQ 、PRQ 的 timing belt 的张力测定。
.在支持轴上安装专用治具、CAM 角度在 0 度上使 Solenoid valve ON
.在 CAM 角度 255 度付近（90 度、270 度旋转后）上使用千分表取出芯，反固定。
.CAM 角度 0 度切换 Solenoid valve、确认旋回 90 度时和旋回 270 度的刻度值、分开平行固定 timing
Pulley.
5.9 Nozzle change 调整
① NC 轴的 zero 设定
. CAM 角度在 0 度上进行 ZERO 设定、
ZERO 设定 Sensor 遮光马达停止转动。
. NC Clutch 的 rotor 转向横向位置上、
ZERO 设定完成、Timing belt 搭载变化。
.在此位置上 Sensor 和 dog 一致。
32
② 芯取出以及 Belt 张力
.NC Clutch 在芯取出治具上取出芯。这时、
同时可确认 Timing belt 的张力。
(适当值 142±5H)
[注意]
因芯取出治具 3 根支持轴、为不使治具移动用固定吸嘴
CAM 支持轴上下位置。
③ Stroke 调整
.芯取出后在支持轴“A”处安装 Nozzle holder、在 1stCAM 角度 200 度取出 Nozzle holder 的芯。
. 芯取出后的 Nozzle holder 向 17～18st CAM 角度 0 度上移动、使 Nozzle change Clutch 上下的 Solenoid
valve ON.
. 使 INDEX 回转角度是 133 度时，芯取出后吸嘴 支架 clutch、按下 Nozzle change clutch0.01mm～0.05m
的状态上，调整 ROD.
（CAM BOX 侧面 Rod-end 的 Floating 角度是、对 lever 平行的位置上固定。
. 测定值记入检查表。
④ NC data 的测定
.CAM 角度 0 度上 使 Solenoid valve ON.
.NC 轴被设定 zero 后、200V OFF 上使 Index 回转到 CAM 角度 130 度附近。
.前时中 NC Clutch 的 Rotor 用手将其横向与 Nozzle holder Clutch 啮合。
*这时 ZERO 设定完了时的 NC Clutch 的位置向近的方向转动。
.Clutch 开始啮合、NC Clutch 旋转方向无偏移时的 NC 轴 Servo counter 成为 NCdata。（使其向近的方向转动
固有值 不论是+ -都 OK）
[NC data] [ ]
5. 10 Timing belt 张力一览表
（FQ、 FRQ、PQ、 PRQ、NC）
5. 11 17ST、19ST Nozzle 检知 Sensor 调整
.在芯取出治具上、确认各 Sensor bracket 的芯取出。
[注意]
因芯取出治具 3 根支持轴、为不使治具移动用固定吸嘴
CAM 支持轴上下位置。
.Fiber sensor 是在 Bracket 的最前面固定。
.放大器的设定。
.在支持轴上安装 Nozzel Holder、在 CAM 角度 200 度上取出 Holder 的芯。
.在 6 番吸嘴选择的状态上（ON、OFF、ON）向 17st 移动。
.放大器的设定 SilverON、在黑色上设置成 OFF。
.接着在选择 2 番的吸嘴状态上（OFF、ON、OFF）放大器设定。
（放大器的数字显示是 OFF、ON 以及 0、9）
*选择其它的吸嘴时确认正常检知。
33
. 19st 吸嘴检知 sensor 调整也和 17st 同样调整。
5.12 1
st
Cartridge送出调整
.CAM 角度 0 度上使 1stCartridge 送出的 Solenoid valve ON
.专用治具向零件吸取位置移动时的 Roller 和 lever 的间隙共 0.5mm。（上升端）
5.13 残 Tape Cutter 调整
[Stroke 调整]
.可动 Cutter 与 Guide roller 密贴，确认左右无偏移。
.Cutter 的 Stroke 调整是角度 153 度时、可动刀和 固定刀的间隙在 0～0.3mm 调整 Rod.
.CAM 角度在 203 度确认可动刀比固定刀的刀先进入 1mm 以上。
.CAM 角度 0 度上可动刀的下面和 Cutter plate 之间有间隙。
[Cutter N Cylinder Sensor 调整]
① Cutter UP Sensor 调整
. CAM 轴在手动上、 Cutter 下降到 203 度时转回。
. 在 CAM Lever rod（Z 方向）架上千分表、由下降端 0.3mm(±0.1mm)上升后位置处 Cutter UP Sensor(X034)
