9.2.1.4 设备典型故障及解除方法
9.2.1.4.1.1 温区低温,升不到设定值
相关因素:电阻丝故障
具体表现为:
A.高温线老化，在与电阻丝接
头处断裂造成断路;

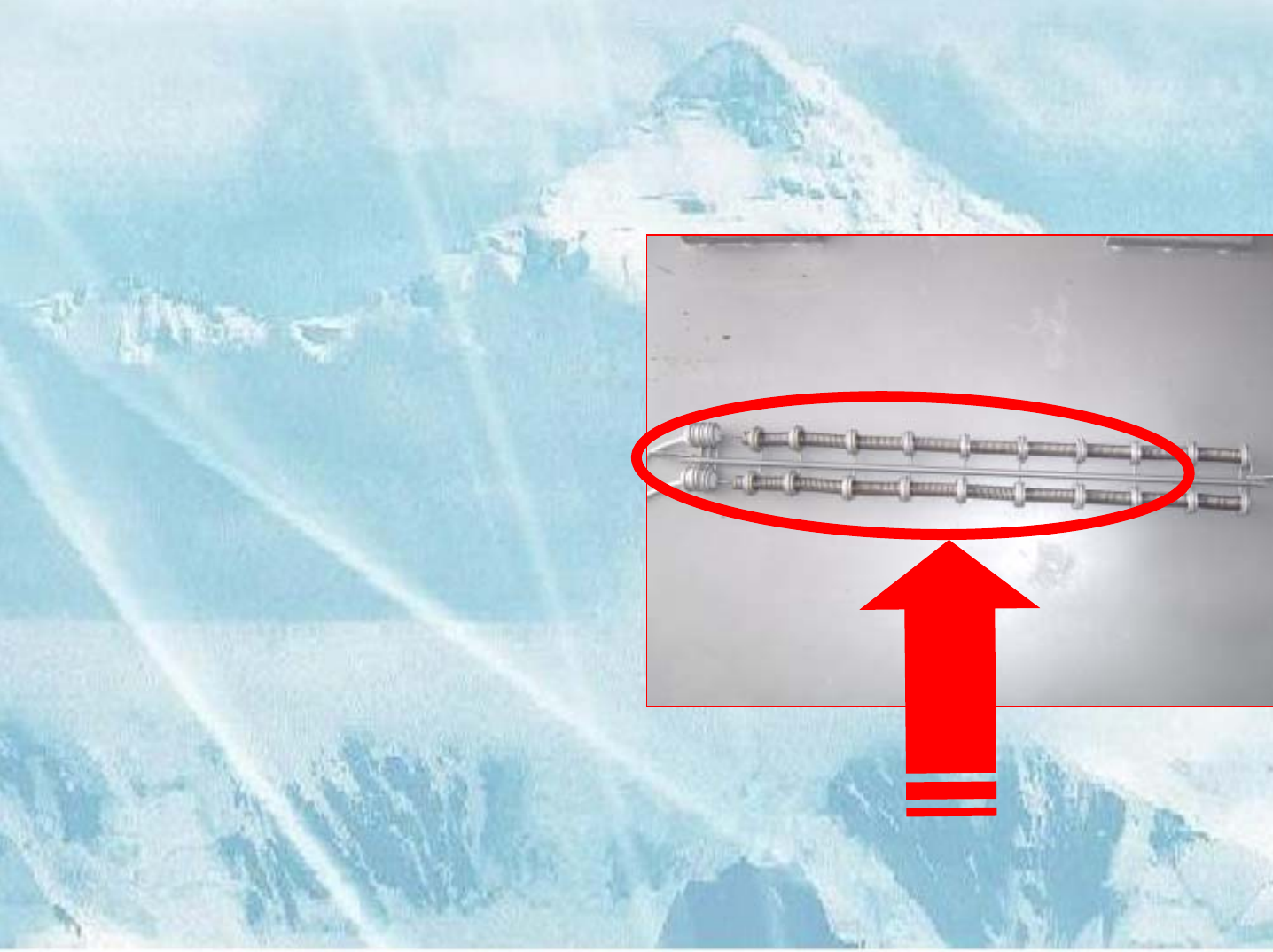

B.电阻丝本体断裂;
C.电阻丝变形造成对地短路,漏
电开关跳闸;
解决方案:
更换对应区域的电阻丝及陶瓷
棒;
2004-10-7 GS SERIES 36
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

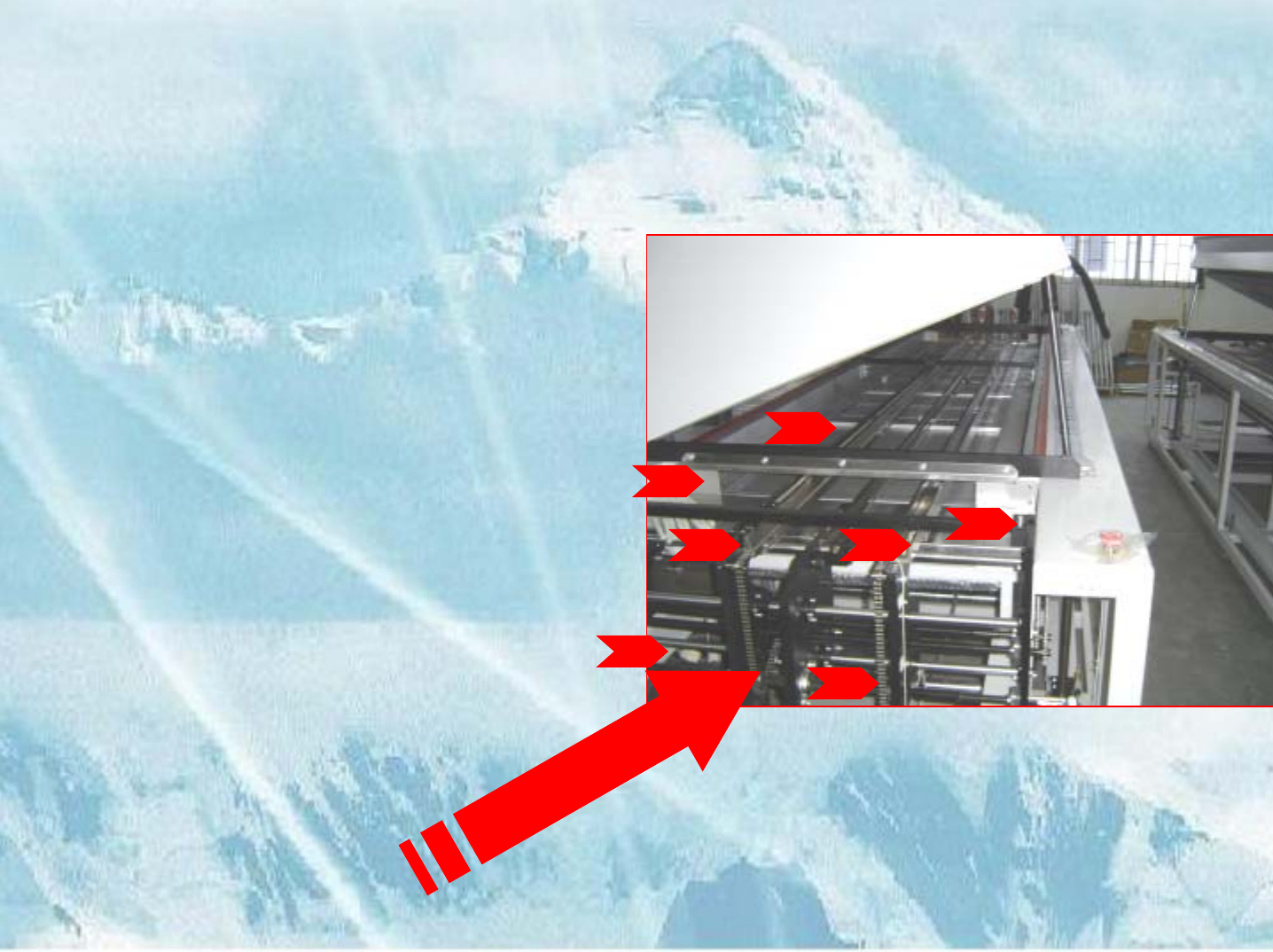

维修流程:
1、 将轨道限宽行程开关拆除。
2、 将炉膛出入口的前后挡风板拆除。
3、 将活动导轨宽度调至最宽。
4、 拆除固定导轨及其相关组件。
5、将网带的张紧滚筒拆除。
6、松开第二级整流网的固定螺丝并取
出整流网。
7、更换坏的电阻丝及其高温线和陶瓷
棒。
8、此过程完成后请用万用表检测线路
是否无短路和断路。
9、逆向装回上述拆下的部件。
10、重新调校好前、中、后轨距。
11、设备上电运行程序并观察。
道
原
始
位
作
好
标
记
轨
