2004-10-7 GS SERIES 45 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 维修流程： A、切断总电源； B、小心拆开工控机上盖； C、更换对应区域的计数板 或排 线。 备注： A、注意板卡跳线须正确； B 、 4 0 C排线的方向不可弄反（有的排 线接头无防呆口）； C、210、230、270 之 间 的 对 接 不 可 混淆； D、注意计数板输出电压在低电平 时， 固态继 电器L E D可亮，但输出…
2004-10-7 GS SERIES 44
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：计数板故障或40C排线故
障
具体表现：A、没恒温，可控硅LED处
于时亮时灭状况；
B、没恒温，一直处于加热过程
中，可控硅LED处于常亮状态；
C、没恒温，可控硅LED灯不
亮。
解决方案：
A、更换计数板；
B、更换40C排线或排线接头。

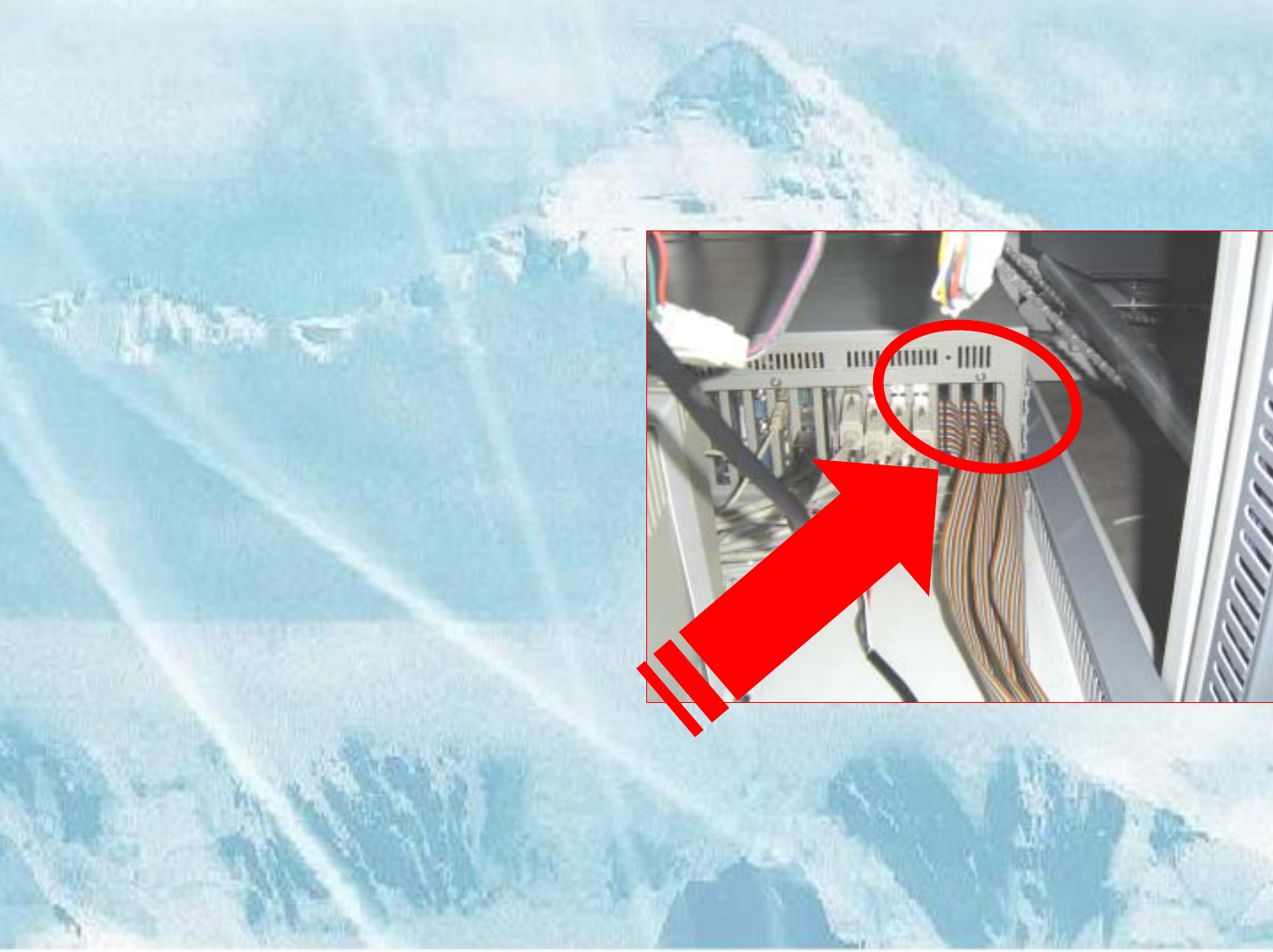

排
线
或
排
线
接
头
可
能
接
触
不
良
2004-10-7 GS SERIES 45
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：
A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的计数板或排
线。
备注：
A、注意板卡跳线须正确；
B、40C排线的方向不可弄反（有的排
线接头无防呆口）；
C、210、230、270之间的对接不可
混淆；
D、注意计数板输出电压在低电平时，
固态继电器LED可亮，但输出不可
导通。
不
可
带
电
插
拔
2004-10-7 GS SERIES 46
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
问题：上电后机器不能正常工作
相关因素：保险丝故障。
具体表现：设备的Power开关旋到ON
的位置时，机器无任何动作。
解决方案：更换保险管。
维修流程：切断总电源，更换损坏的
保险管（5A）。
备注： 换保险前请用万用表检测保
险管后端线路有无短路。
