GS系列机型.pdf - 第71页
2004-10-7 GS SERIES 71 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 相关因素：电压不稳定。 具体 表现 ：设 备可工作，但链条及网 带有规律性的颤动现象。 解决 方案 ：用 万用表测量总电源的线 电压 及相电 压，并提供稳定的AC电 源。 请检测输入及输出
2004-10-7 GS SERIES 70
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：机械部件故障。
具体表现：链网运行中有抖动或跳动。
解决方案：检查所有机械传动部件，
确认各轴承及齿轮啮合部位是否顺
畅。
维修流程：A、检查主传动齿轮的定位
机米有无松动；
B、检查出口和入口的导向轮内
的轴承有无卡死；
C、检查主传动轴的定位轴承有
否转动不灵活；
D、检查轨道内有无异物堆积；
E、处理完以上流程后上电试机
并观察。
确
认
行
走
顺
畅
确
认
相
关
轴
承
2004-10-7 GS SERIES 71
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：电压不稳定。
具体表现：设备可工作，但链条及网
带有规律性的颤动现象。
解决方案：用万用表测量总电源的线
电压及相电压，并提供稳定的AC电
源。

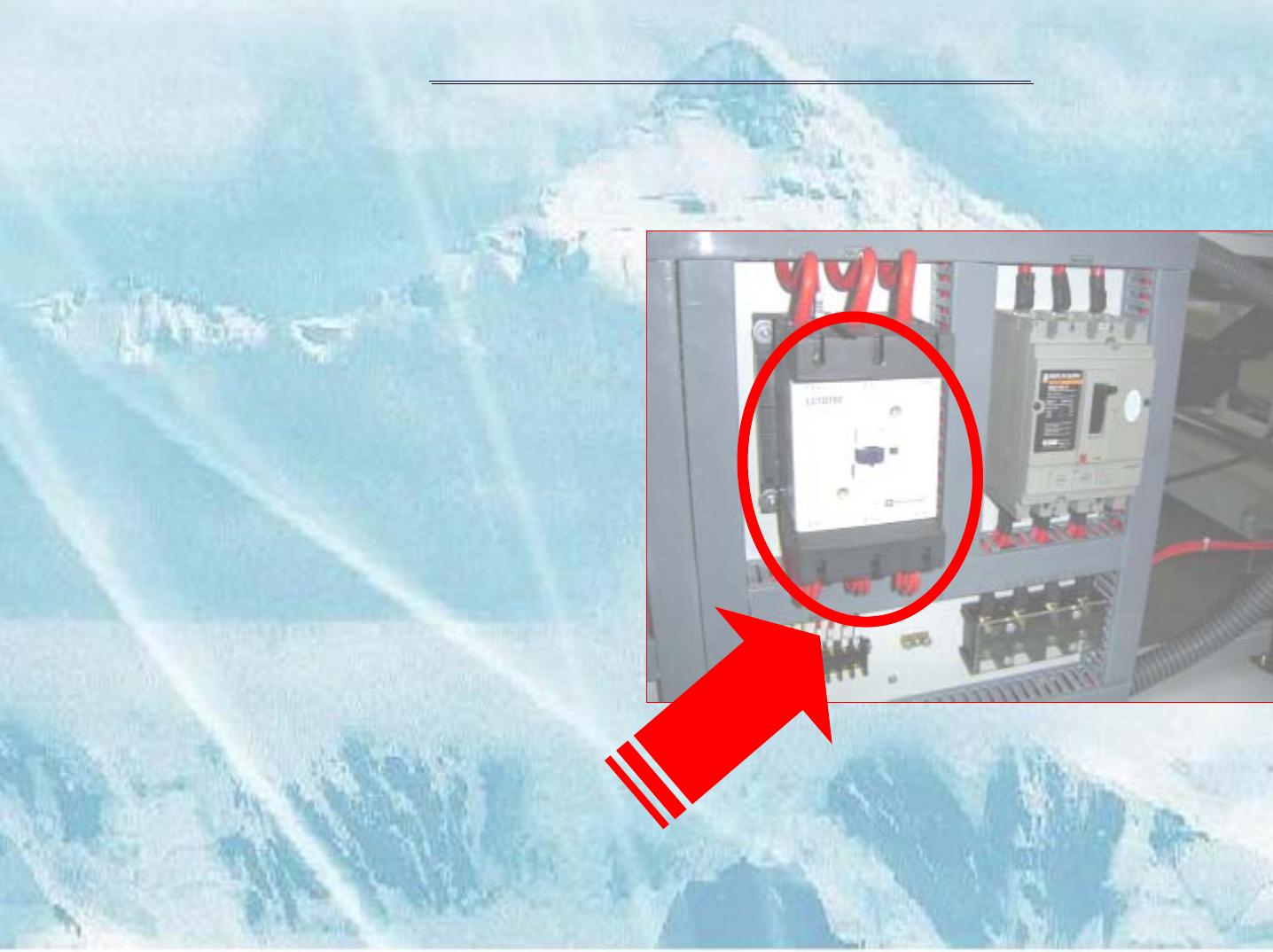

请检测输入及输出
2004-10-7 GS SERIES 72
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：
A、用万用表AC电压档测量线
间电压是否为AC380V；
B、用万用表AC电压档测量相
间电压是否为AC220V；
C、此上所测电压波动范围不得
超过5%；
D、重新提供稳定电源后设备
上电试机并观察。
备注：总电源波动过大时，提供给调
速器的电源同时也会波动，这样会
造成调速器的输出电压不稳定，最
终导致马达所得到驱动电压不稳定。
检
测
输
入
及
输
出
