2004-10-7 GS SERIES 42
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

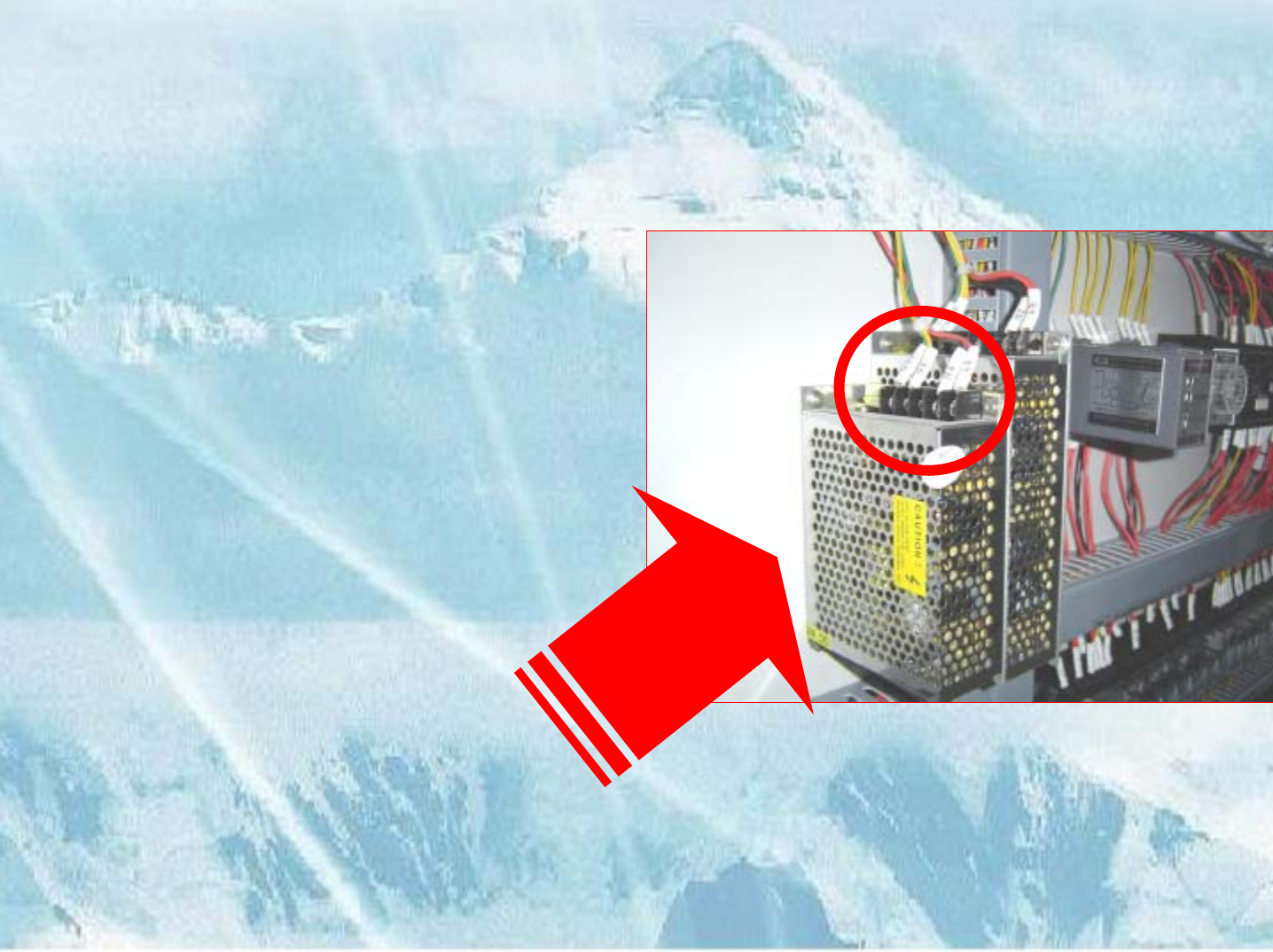

相关因素：线路故障
具体表现：
A、控制电路故障；
B、主回路故障。
解决方案：
A、检查控制电路上的5V电压
输出是否稳定；
B、检查主回路上的交流电源是
否稳定，且无断路情况。
可
导
致
接
口
板
与
主
机
通
讯
不
上
2004-10-7 GS SERIES 43
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

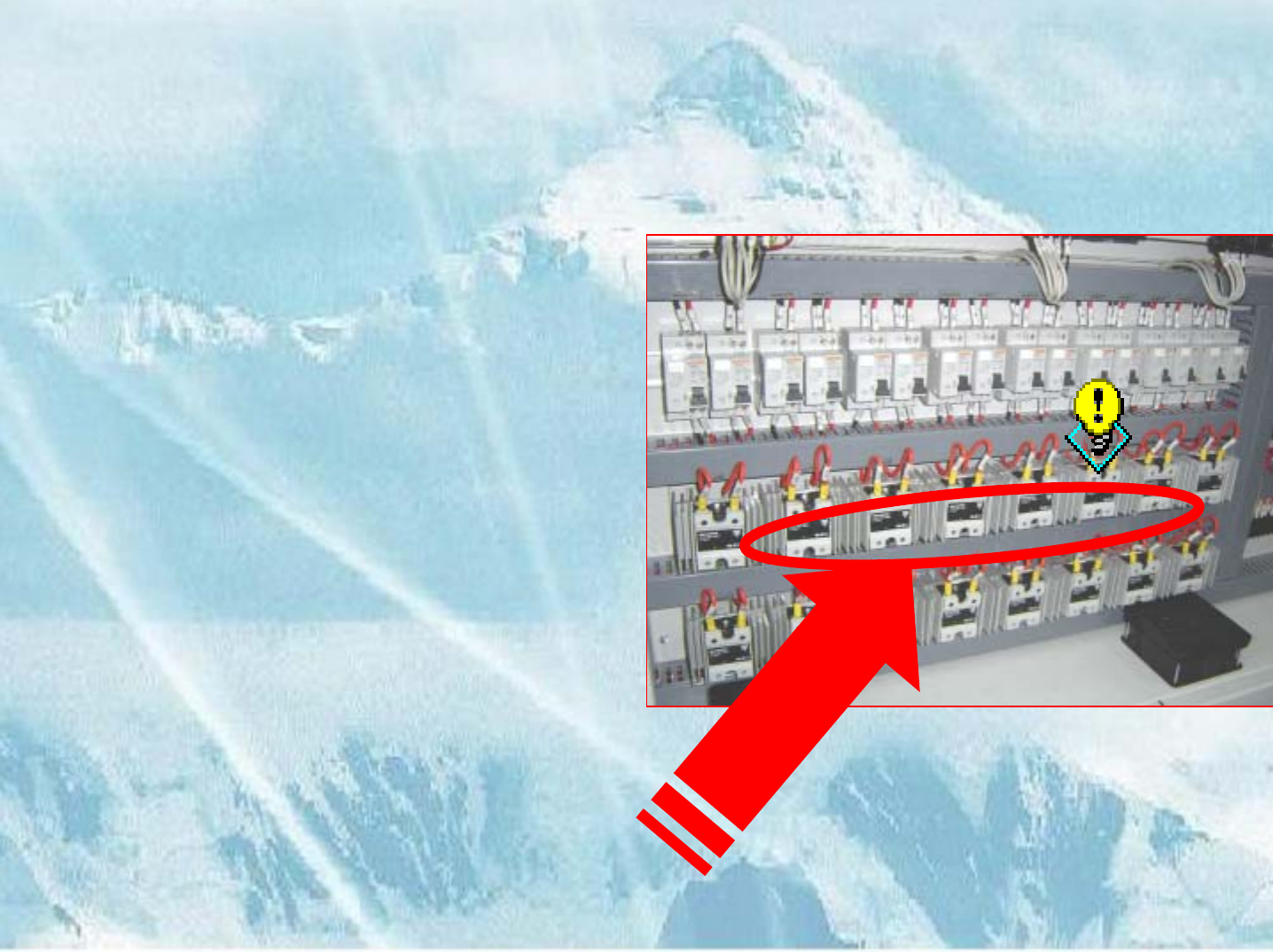

维修流程：A、在加热过程中观察低温
的那个区域的固态继电器是否处于
工作状态（LED灯常亮），并用万
用表测量电箱适配板的输出电压是
否稳定（4.5V左右），固态继电器
的输入驱动电压是否稳定（3.5V左
右）；
B、在加热过程中用钳形电
流表测量输出的主线路上是否有电
流输出，或在电压档测量线路有无
交流电压输出，且交流电压是否稳
定。
备注： 使用万用表时请确认好相关
的档位，小心使用万用表，勿造成
万用表烧毁。
存
在
电
压
降
2004-10-7 GS SERIES 44
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：计数板故障或40C排线故
障
具体表现：A、没恒温，可控硅LED处
于时亮时灭状况；
B、没恒温，一直处于加热过程
中，可控硅LED处于常亮状态；
C、没恒温，可控硅LED灯不
亮。
解决方案：
A、更换计数板；
B、更换40C排线或排线接头。
排
线
或
排
线
接
头
可
能
接
触
不
良
