2004-10-7 GS SERIES 84
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

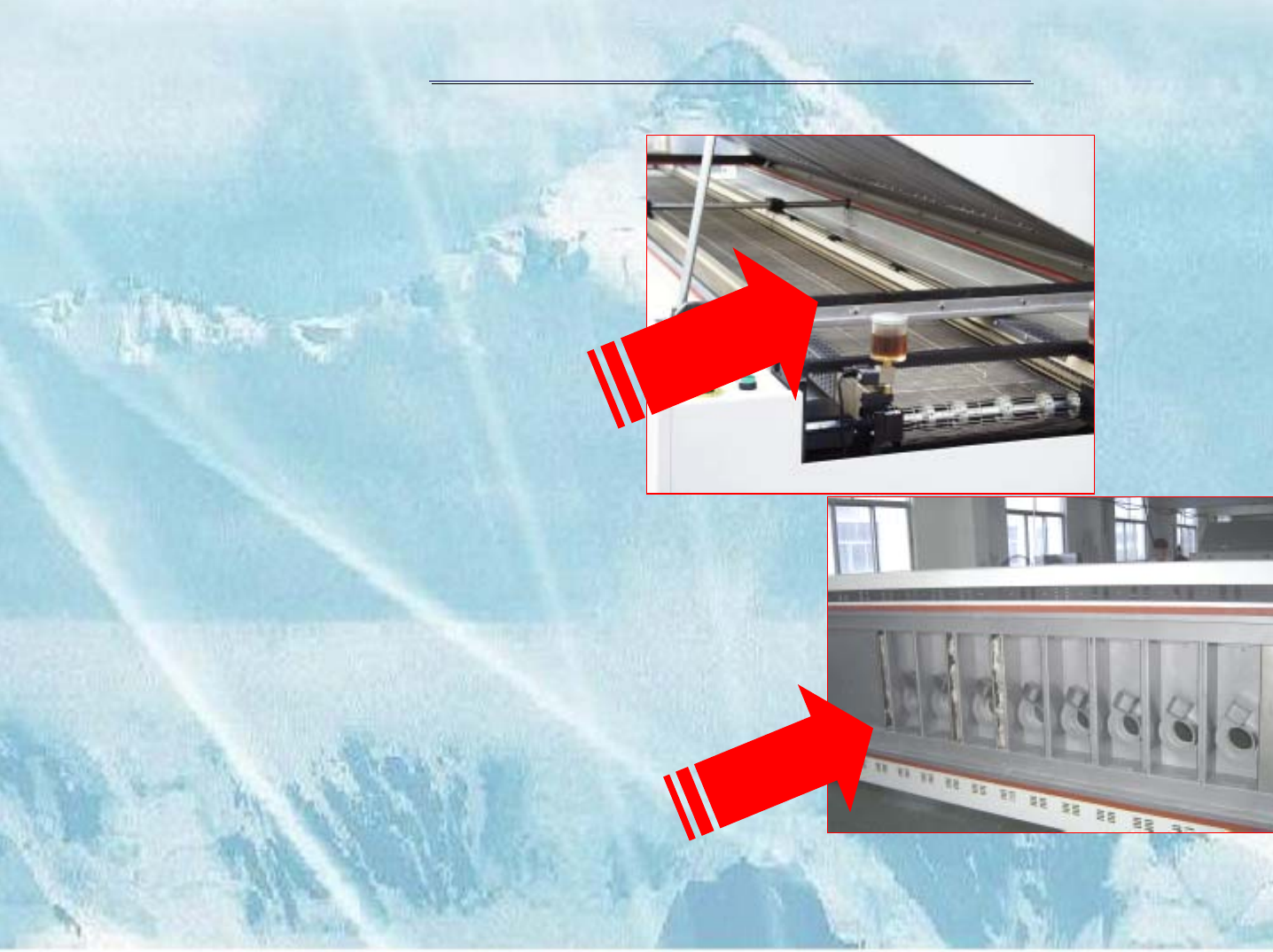

备注：
A、GS的超温报警参数请尽量
保证在默认值，勿修改；
B、相邻区间参数设置指标如下：
第一到第二区为Max40℃；
第三到第六区为Max30℃；
第六到第八区为Max100℃；
上下区间温差为Max60℃。
入
口
,
出
口
靠
近
排
风
口
2004-10-7 GS SERIES 85
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

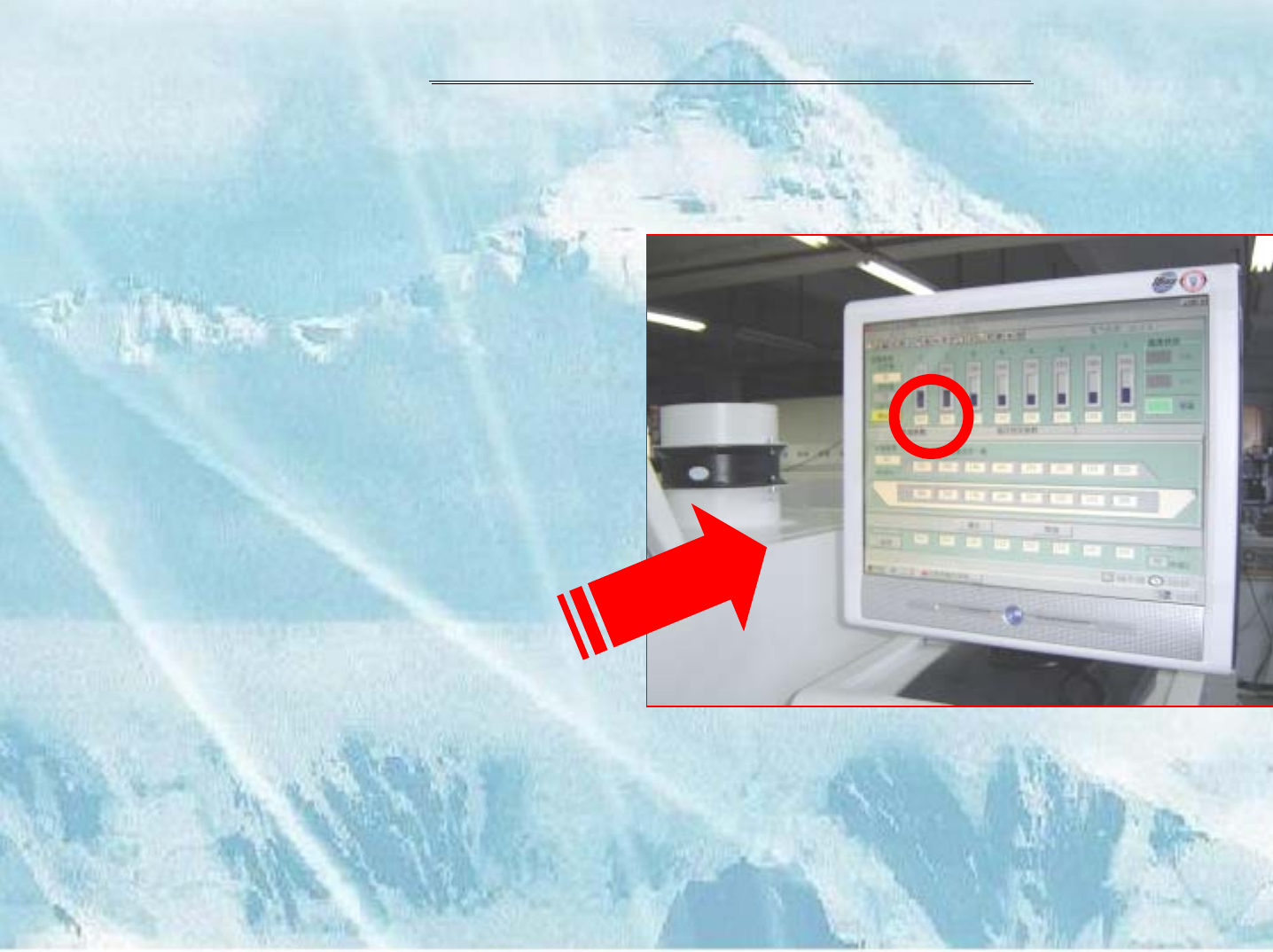

温区温度显示为0或无显示值
相关因素：测温板坏。
具体表现：工作中设备报警，提示低
温警报或温度升不到设定值。
解决方案：更换测温板。
维修流程：A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的测温板或排
线。

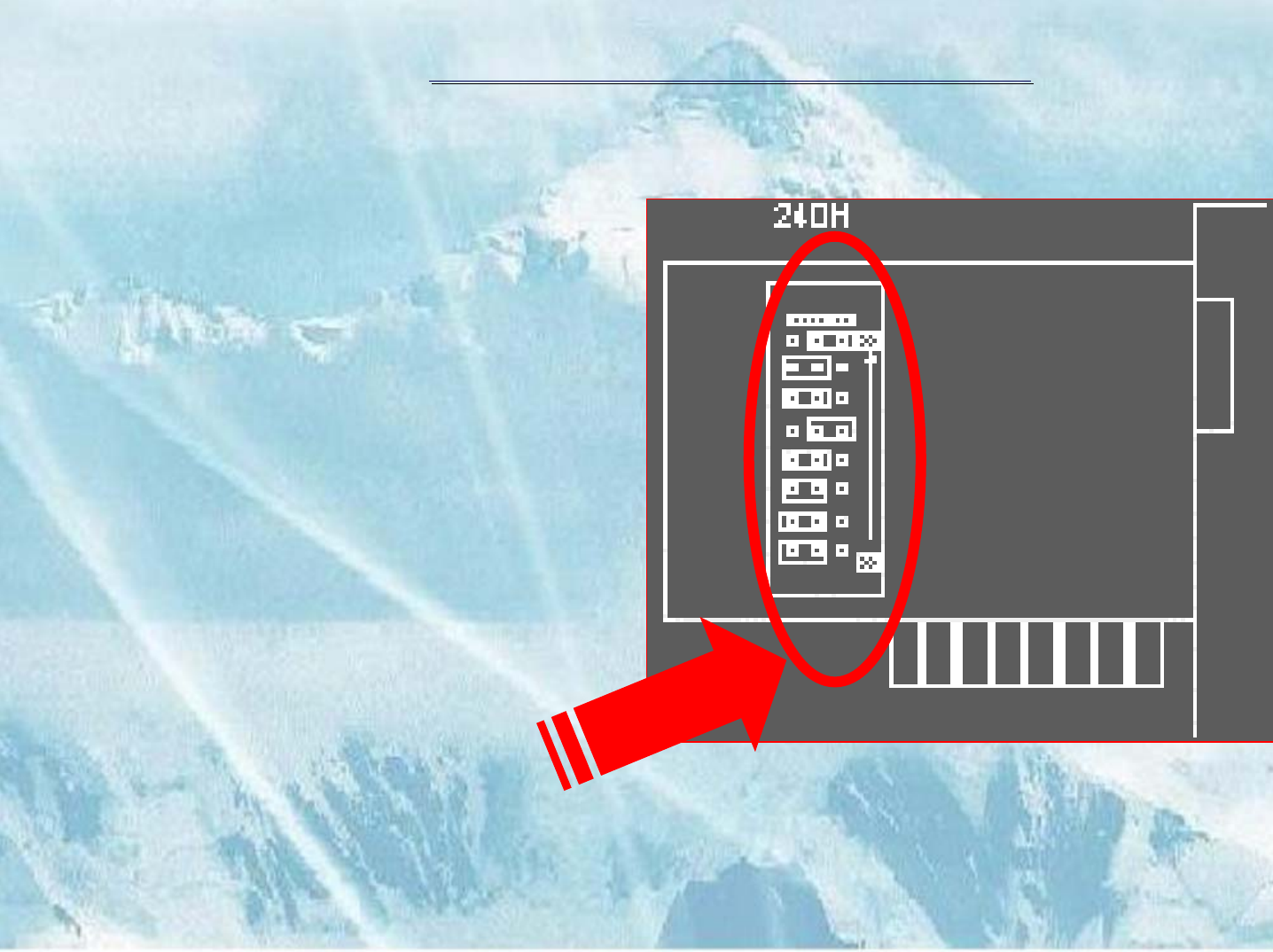

备注： A、注意板卡跳线须正确；
B、240、244、248之间的对接不可
混淆；
数
据
采
集
2004-10-7 GS SERIES 86
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：热电偶故障。
具体表现：工作中实测温度有时为0℃`，
有时为其它数字，GS系统报警。
解决方案：检查热电偶的整个回路。
维修流程：
A、检测线路有无接线松动；
B、用万用表检测热电偶的阻值，
并判断它是否断路。
