2004-10-7 GS SERIES 84 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 备注： A 、 G S的 超温报警参数请尽量 保证在默认值，勿修改； B、相邻区间参数设置指标 如下： 第一到第二区为Max40℃； 第三到第六区为Max30℃； 第六到第八区为Max100℃； 上下区间温差为Max60℃。 入 口 , 出 口 靠 近 排 风 口
2004-10-7 GS SERIES 83
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

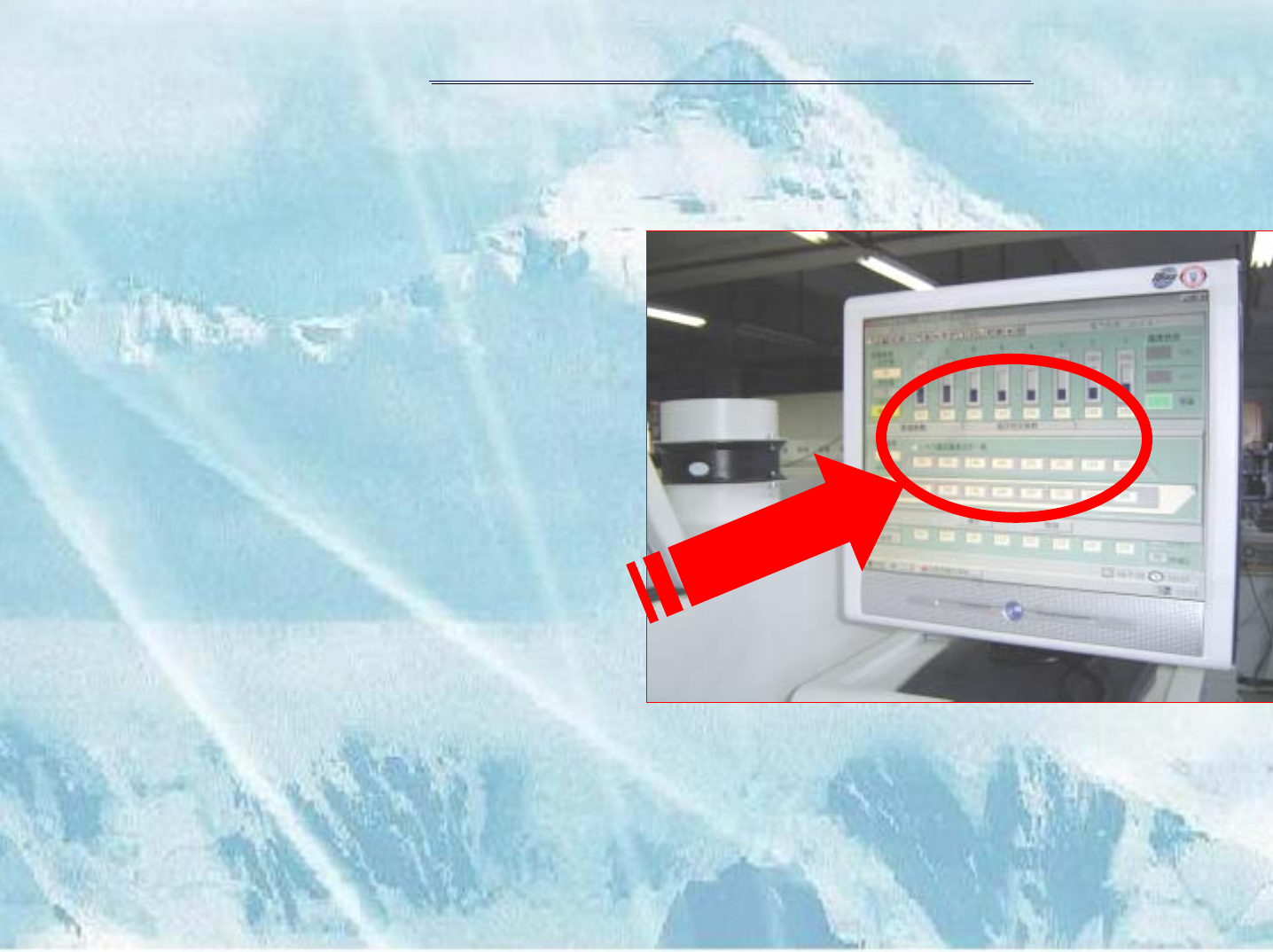

相关因素：温区间温度设置不当。
具体表现：A、相邻两区间的温度差设
置过大；
B、上下两区间的温度差设置过
大。
解决方案：在温差允许范围内设置温
度。
维修流程：
A、确认炉膛内无PCB板；
B、修改温区参数设置；
C、重新测过温度曲线。
相
邻
温
区
串
温
2004-10-7 GS SERIES 84
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
备注：
A、GS的超温报警参数请尽量
保证在默认值，勿修改；
B、相邻区间参数设置指标如下：
第一到第二区为Max40℃；
第三到第六区为Max30℃；
第六到第八区为Max100℃；
上下区间温差为Max60℃。
入
口
,
出
口
靠
近
排
风
口
2004-10-7 GS SERIES 85
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
温区温度显示为0或无显示值
相关因素：测温板坏。
具体表现：工作中设备报警，提示低
温警报或温度升不到设定值。
解决方案：更换测温板。
维修流程：A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的测温板或排
线。
备注： A、注意板卡跳线须正确；
B、240、244、248之间的对接不可
混淆；
数
据
采
集
