SP18P-L
程序手册
3.2
编制轮廓识别数据
Page 3-6
3.2.3
机器可使用的参考编号一览
<
轮廓识别
> (V 1.00)
以下为各机器可使用的参考项。
OK:
可使用的参考编号
NG:
不可使用的参考编号
上述之外
:
预约参考编号
机器名称
机器名称
机器名称
机器名称
Ref
No.
SP BD
Ref
No.
SP BD
Ref
No.
SP BD
Ref
No.
SP BD
51 101 151 201
52 102 152 202
53 103 153 203
54 104 154 204
55 105 155 205 OK NG
56 106 156 206 OK NG
57 107 157 207
58 108 158 208
59 109 NG OK 159 209 NG OK
60 110 OK OK 160 210
61 111 OK OK 161 211
62 112 OK OK 162 212
63 113 OK OK 163 213
64 114 164 214
65 115 165 215
66 116 166 216
67 117 167 217
68 118 168 218
69 119 169 219
70 120 170 220 NG OK
71 121 171 221
72 122 172 222
73 123 173 223 OK NG
74 124 174 224 OK NG
75 125 OK OK 175 225 OK NG
76 126 OK OK 176 226 NG OK
77 127 177 227
78 128 178 228
79 129 179 229
80 130 180 230
81 131 181 231
82 132 182 232
83 133 183 233
84 134 184 234
85 135 185 235
86 136 186 236
87 137 187 237
88 138 188 238
89 139 189 239
90 140 190 240
91 141 191 241
92 142 192 242
93 143 193 243
94 144 194 244
95 145 195 245
96 146 196 246
97 147 197 247
98 148 198 248
99 149 199 249
100 150 200 250
EJP1A-C-PMA03-A01-00
SP18P-L
程序手册
3.3
各种形状输入数据项目
Page 3-7
3.3
各种形状输入数据项目
轮廓识别的参考编号根据形状而定。
(
参照
“3.2.1
轮廓识别形状一览
”)
请参阅各形状对应的个别项目。个别项目的构成如图
3-1
所示。
说明
形状编号
记载形状编号。
对象形状
记载对象的外形形状项目。
参考编号
记载相应的参考编号。
对象元件
记载主要的对象元件。
对应
Ver.
记载可识别的版本。
形状以及输入数据
识别方法和结果
判断标准
记录轮廓识别所需的数据和识别的简单说明
内容。
(
虽然数据输入项目中加阴影的部分为不需要
的数据，但请务必输入
“0”
。
)
可识别的形状
记载可识别的形状。
备注
请注意，可识别的形状根据机种而定。
备注
记载轮廓识别的注意事项等。
请务必阅读。

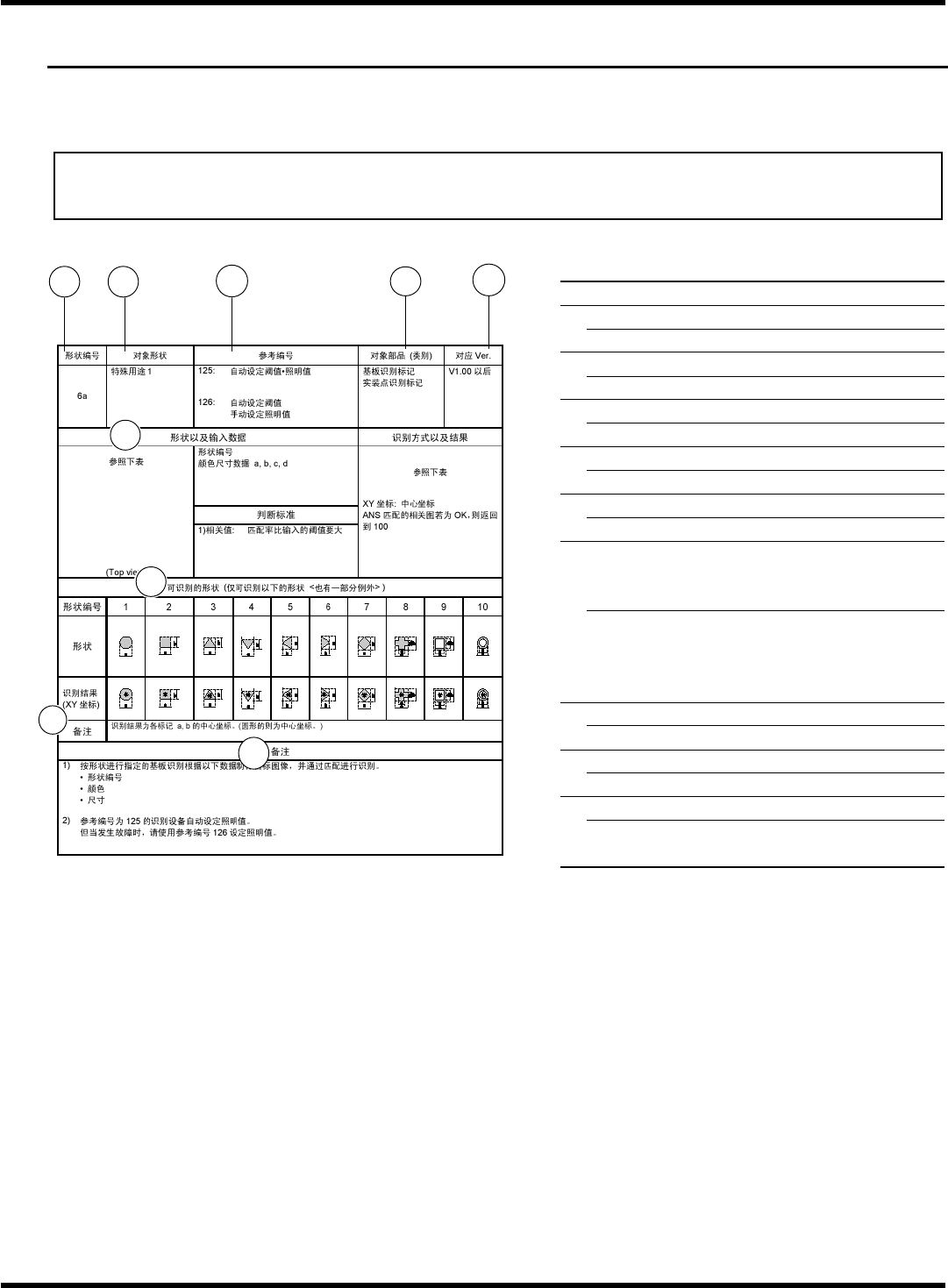

图
3-1
轮廓识别个别项目示例
通知
由于参考编号或输入数据的设定错误会导致识别率降低、实装错误，故请正确设定。
EJP1A-C-PMA03-A01-00
1D3C-602P
1
3
4
5
8
2
9
7
6
SP18P-L
程序手册
3.3
各种形状输入数据项目
Page 3-8

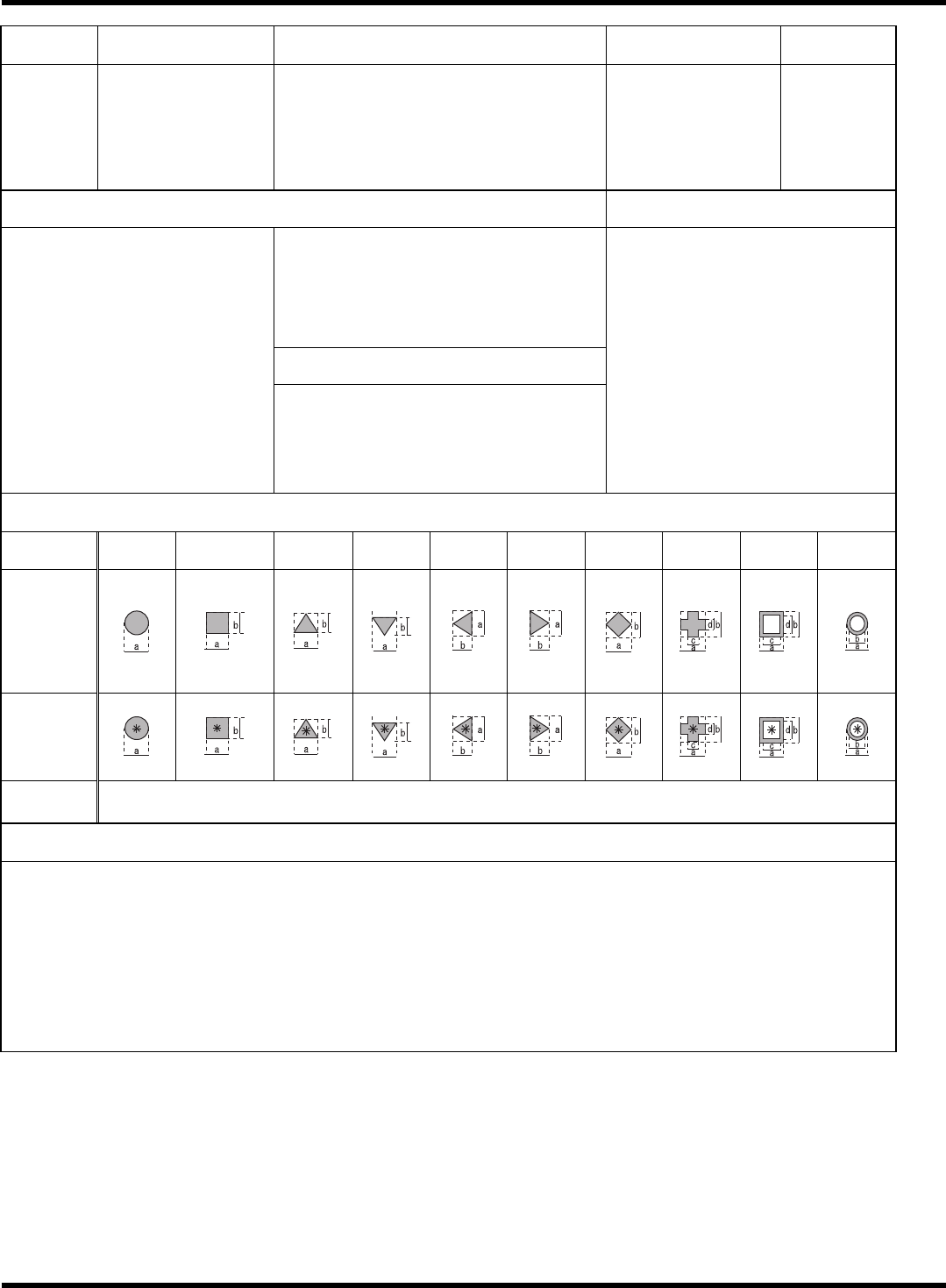

形状编号
对象形状
参考编号
对象部品
(
类别
)
对应
Ver.
125:
自动设定阈值·照明值
6a
特殊用途
1
126:
自动设定阈值
手动设定照明值
基板识别标记
实装点识别标记
V1.00
以后
形状以及输入数据
识别方式以及结果
参照下表
形状编号
颜色尺寸数据
a, b, c, d
判断标准
(Top view)
1)
相关值
:
匹配率必须大于输入的阈
值。
参照下表
XY
坐标
:
中心坐标
ANS
匹配的相关图若为
OK
，则返回
100
可识别的形状
(
仅可识别以下的形状
<
也有一部分例外
> )
形状编号
1 2 3 4 5 6 7 8 9 10
形状
识别结果
(XY
坐标
)
备注
识别结果为各标记
a, b
的中心坐标。
(
圆形的则为中心坐标。
)
备注
1)
按形状进行指定的基板识别根据以下数据制作目标图像，并通过匹配进行识别。
•
形状编号
•
颜色
•
尺寸
2)
参考编号为
125
的识别装置自动设定照明值。
但当发生故障时，请使用参考编号
126
设定照明值。
