SP18P-L 程序手册 1.5 生产数据的编制 Page 1-34 4. 印刷条件数据的编辑 1. 点击主菜单的 [PrintCondition] ( 印刷条件 数据 ) 。 • 将显示 <PrintCondition> ( 印刷条件数据 ) 窗口 中的 <PrintCondition> ( 印刷条件数据 ) 表。 2. 设定与刮板的相关数据。 3. 设定印刷范围。 4. 设定与升降机的相关数据。 5. 点击 …
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-33
4.
速度切换模式
在通过孔印刷、微细间距印刷等过程中、需在印刷过程中控制焊料的填充量时使用。
按
[
速度切换模式
]
将变为蓝色反转显示，右侧面的
[
设定
]
则成为有效
(
用黑色显示
)
。如果按
[
设定
]
将转换为
<
印刷速度切换模式
>
画面。
印刷速度切换模式的设定
No.
项目
内容说明
a
‘
区域
’
设定是否使用各区域
(
区域
1~
区域
3)
。
按各区域的开关，选择是否使用。使用区域时，开关显示为蓝色反转。
∗
区域
:
被分割的印刷范围
设定各区域的范围。基板前侧端面作为
0 mm
并进行输入。各区域的设定范围是
0 mm ~
基板宽度，但当区域间相互干扰时，将变为数据检查错误。
如果进行如下所示区域的位置设定，将发生数据检查错误。
当某区域包含其他区域时
当某区域与其他区域重合时
区域
2
区域
2
区域
1
互相重合的区域
区域
1
b
‘
位置
’
另外，设定印刷条件数据的印刷范围偏移量时，设定范围会因印刷范围偏移值的设
定而相应变窄。
c
‘
速度
’
在各区域的范围内设定印刷速度。
速度的设定范围是
5.0 mm/s ~ 400.0 mm/s
。另外，区域外则以印刷条件数据设定
的印刷速度来进行印刷。
d
‘
生产数据基板宽
’
显示以数据修正的基板数据设定的基板宽度。不能进行数据的变更。
e
‘
上述区域以外的速度
’
显示以印刷条件数据设定的印刷速度
(F
→
R, R
→
F)
。不能进行数据的变更。
EJP1A-C-PMA01-A02-02
EJP1A-Dm-0025
a
b
c
d
e
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-34

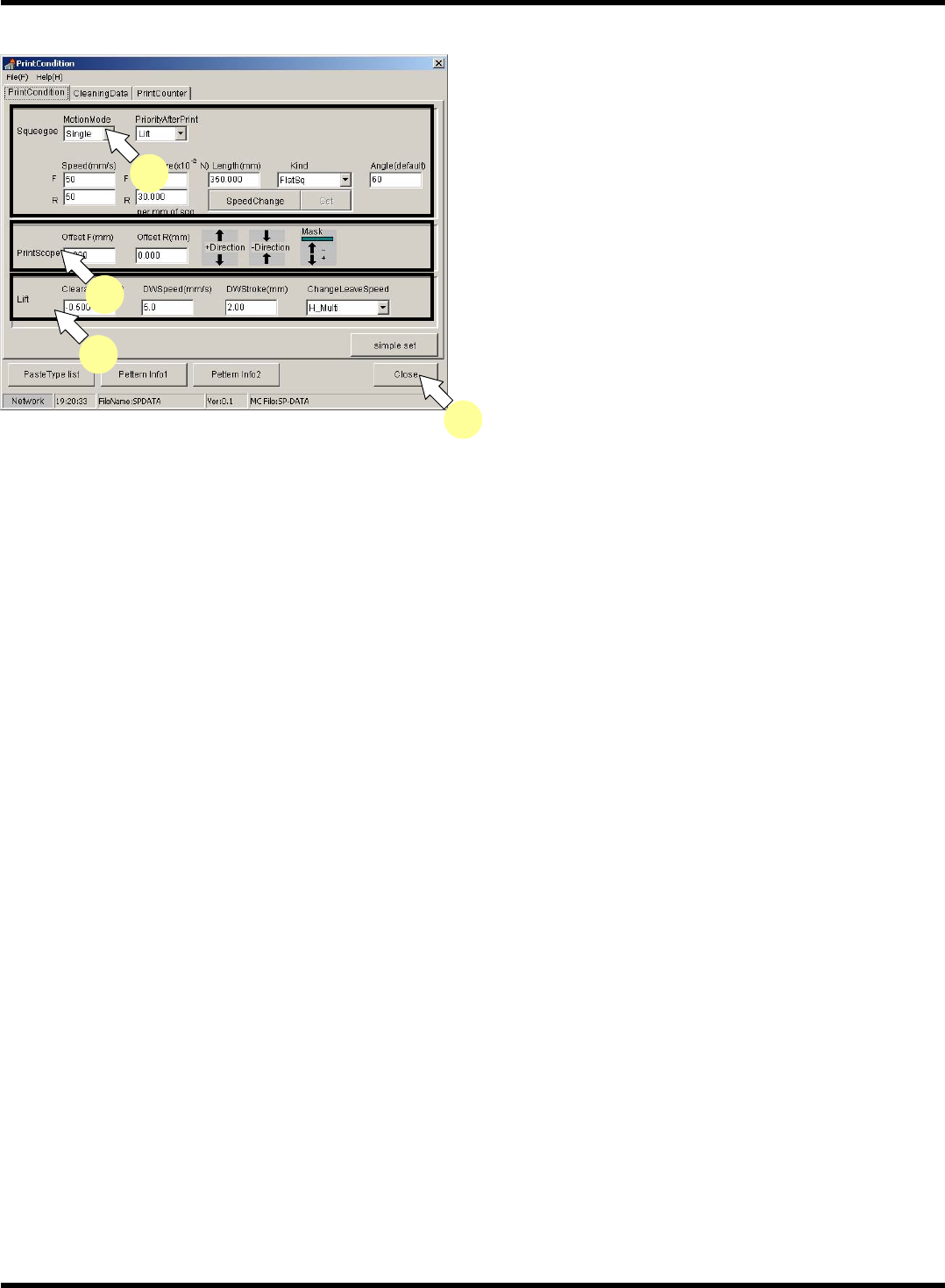

4.
印刷条件数据的编辑
1.
点击主菜单的
[PrintCondition] (
印刷条件
数据
)
。
•
将显示
<PrintCondition> (
印刷条件数据
)
窗口
中的
<PrintCondition> (
印刷条件数据
)
表。
2.
设定与刮板的相关数据。
3.
设定印刷范围。
4.
设定与升降机的相关数据。
5.
点击
[Close] (
关闭
)
。
•
将返回到主菜单。
EJP1A-C-PMA01-A02-02
EJP1A-Pt-0003
2
3
4
5
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-35
1.5.9
清扫数据
1.
关于清扫数据
1.
往返模式
从
1
往返、
2
往返中选择定期清扫的清扫方法。
2.
清扫动作
选择网板和基板的接地面
(
网板侧
)
是否进行清扫动作。
3.
间隔
设定清扫动作之前的基板印刷枚数。
4.
速度
设定清扫动作的速度。
5.
方式
选择清扫方式是湿式还是干式。
∗
湿式请仅用于清除附着在网板上的焊料的焊剂。
6.
吸引
为防止在网板开口部上出现焊料所造成的网眼堵塞，选择是否进行清扫动作中的吸引。
∗
清扫的方式选择湿式后，则不能进行吸引。
7.
动作
在往·返上选择是否进行各清扫动作。
EJP1A-C-PMA01-A02-02
EJP1A-Pt-0008
EJP1A-Dm-0012
