SP18P-L 程序手册 1.4 数据修正的基本操作 Page 1-9 1.4 数据修正的基本操作 对在本机上进行数据编辑和修正时的导入部进行了说明。 1. 按主菜单的 。 • 将显示数据修正的画面。 • 如果按上面的子菜单的按钮，将显示出各数据 设定画面。 • 如果按功能键 ，将返回 < 主画面 > 画面。 EJP1A-C-PMA01- A01-00 EJP1A-H o-0002 1 EJP1A-D m-0001
SP18P-L
程序手册
1.3
编辑器的基本功能
Page 1-8
1.3.3
菜单栏的构成和功能
∗
各数据编辑画面
说明
显示帮助画面。
子菜单
显示选择的数据编辑画面。
进行各数据的印刷。
关闭各数据编辑画面。或结束数据编辑。
∗
用
SP18P-L
的画面进行说明。
1.3.4
编辑器的结束
如果点击主菜单的
[Close] (
关闭
)
将显示如下画面。选择保存方法，点击
[Yes] (
是
)
，则编辑器结束。
EJP1A-C-PMA01-A01-00
EJP1A-Pt-0015
EJP1A-Pt-0012
1
EJP1A-Pt-0014
EJP1A-Pt-0013
3
4
5
2
SP18P-L
程序手册
1.4
数据修正的基本操作
Page 1-9
1.4
数据修正的基本操作

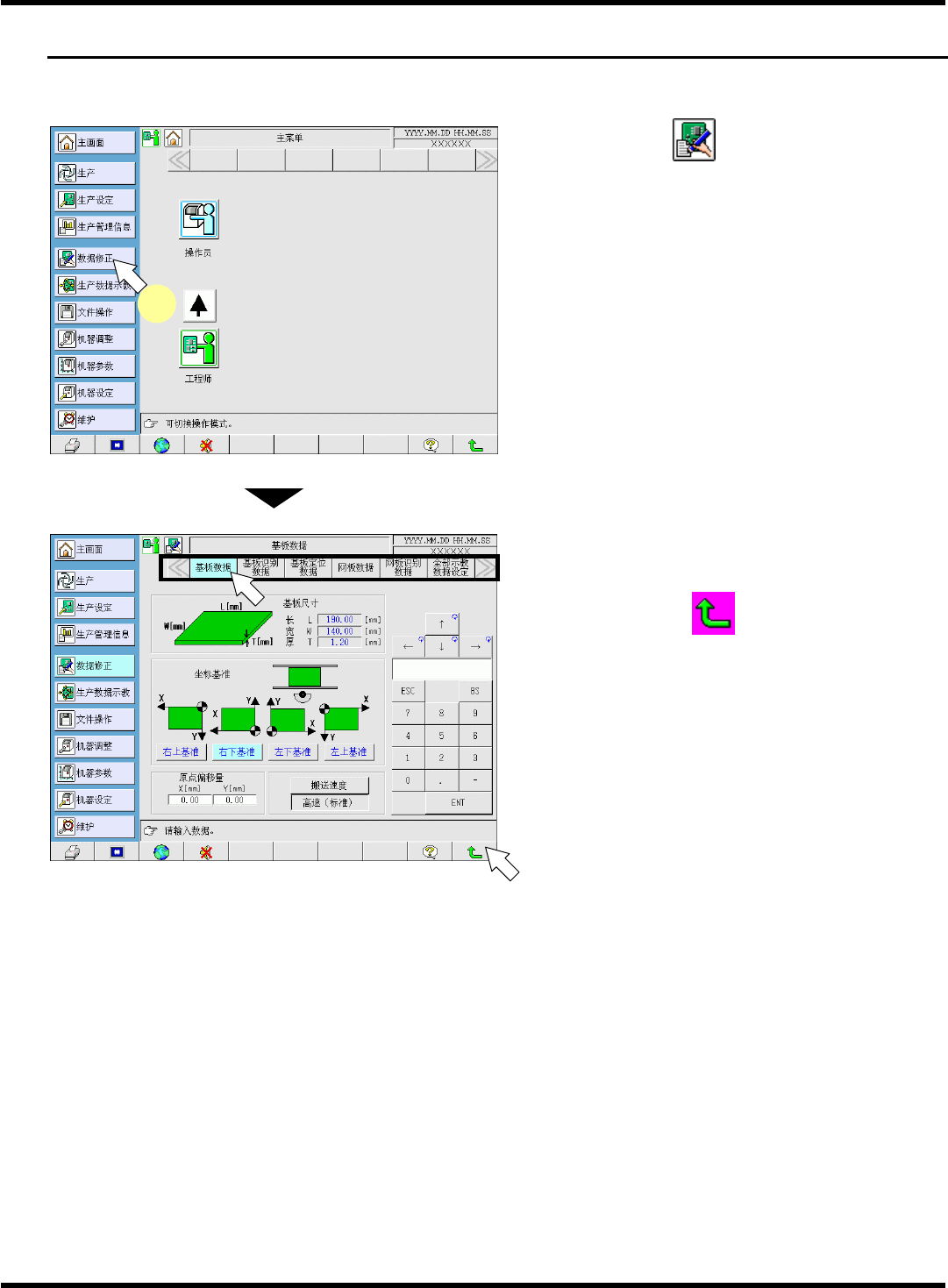

对在本机上进行数据编辑和修正时的导入部进行了说明。
1.
按主菜单的
。
•
将显示数据修正的画面。
•
如果按上面的子菜单的按钮，将显示出各数据
设定画面。
•
如果按功能键
，将返回
<
主画面
>
画面。
EJP1A-C-PMA01-A01-00
EJP1A-Ho-0002
1
EJP1A-Dm-0001
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-10
1.
1.5
生产数据的编制
在本节中对生产数据的编制进行了说明。主要用
PT
画面进行说明，但在
PT
和本机上的操作有所
不同时通过本机的数据修正画面进行说明。
1.5.1
基板数据
1.
关于基板数据
1.
基板尺寸
输入基板尺寸。
与基板的搬送方向平行面的长度用
‘L (
长度
)’
来表示、垂直面的长度用
‘W (
宽度
)’
来表示、厚度用
‘T
(
厚度
)’
来表示。
输入范围
L (
长度
) 50 mm ~ 510 mm (L
尺寸
)
W (
宽度
) 50 mm ~ 460 mm (L
尺寸
)
T (
厚度
)
0.3 mm ~ 4.0 mm
2.
坐标基准
设定作为坐标基准的基板之角。将所选择的角当作成为实装坐标等的基准坐标原点
(0,0)
，并设定。

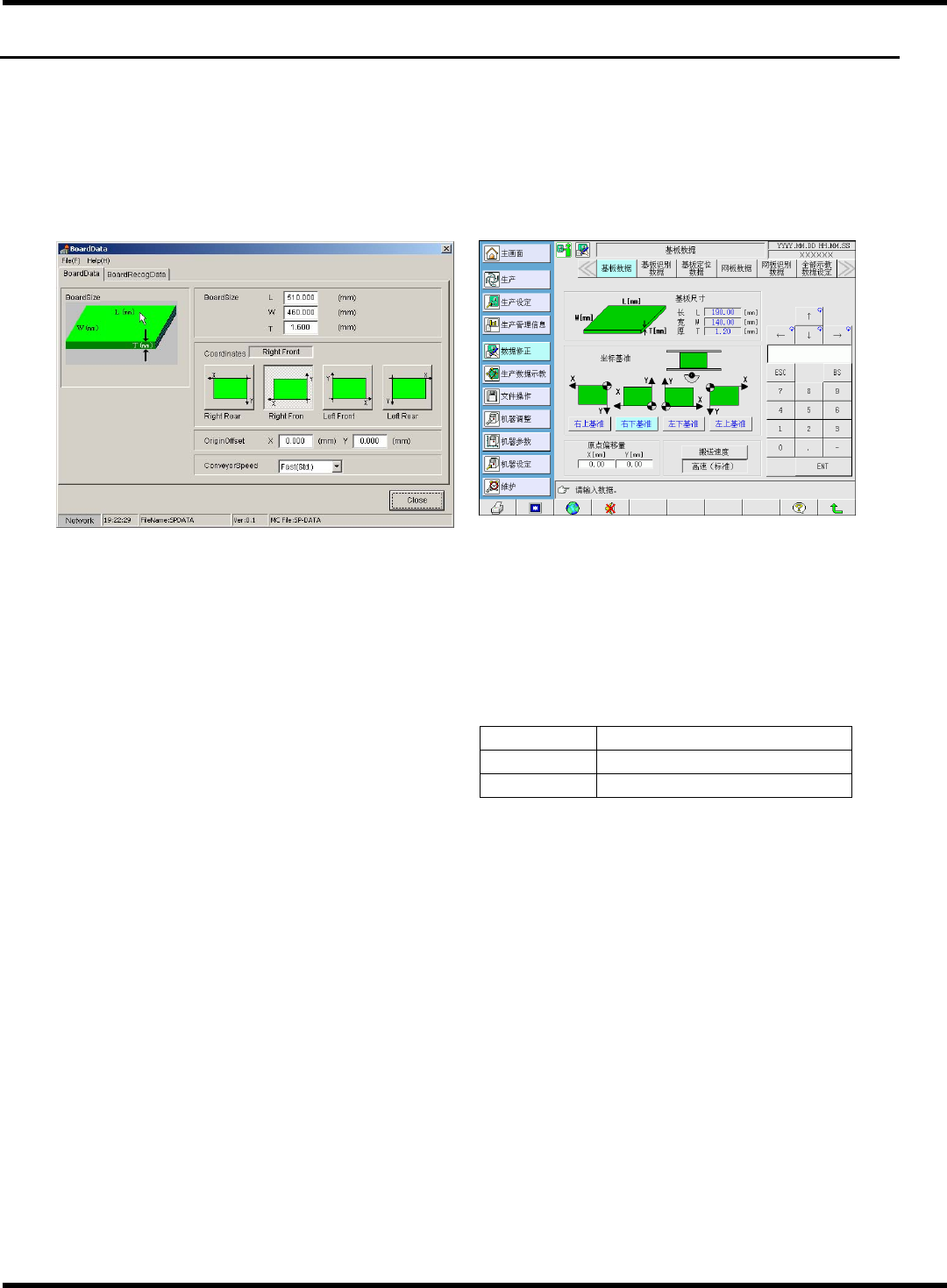

EJP1A-Pt-0007
EJP1A-Dm-0001
EJP1A-C-PMA01-A02-00
