SP18P-L
程序手册
1.5
生产数据的编制
Page 1-23
2.
网板识别数据的编辑
∗
在此以
2
个区块
1
点识别的数据编辑步骤为例进行说明。

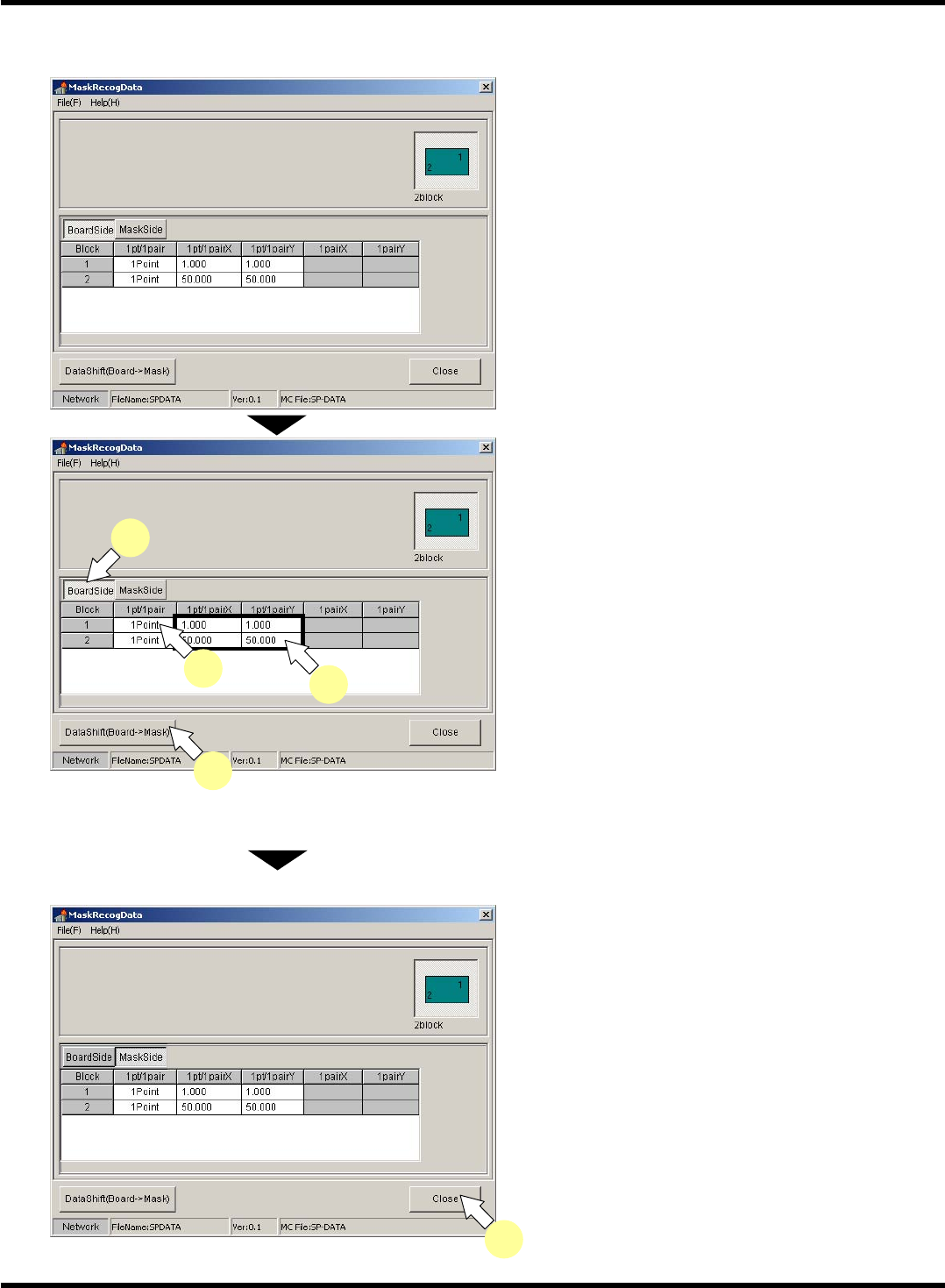

1.
点击主菜单的
[MaskRecogData] (
网板识
别数据
)
。
•
将显示
<MaskRecogData> (
网板识别数据
)
窗
口。
2.
输入基板侧的区块数据。
•
使用本机的接触面板操作时，通过
[
基板侧
]/ [
网
板侧
]
的按钮进行切换。
3.
选择
1
点
/1
对模式。
4.
输入识别点的坐标。
5.
重复步骤
3. ~ 4.
，输入下一个区块数据。
6.
点击
[DataShift(Board->Mask)] (
数据转换
(
基板侧
->
网板侧
))
。
•
将基板侧的坐标数据复制到网板侧。
7.
点击
[Close] (
关闭
)
。
•
将返回主菜单。
EJP1A-C-PMA01-A02-01
EJP1A-Pt-0010
EJP1A-Pt-0022
7
EJP1A-Pt-0010
2
6
4
3
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-24
1.5.6
全部示教数据
1.
关于全部示教数据
进行全部示教功能的使用·未使用的设定和网板识别的坐标数据等的设定。
1.
全部示教功能
进行全部示教的使用·未使用的设定。
如果设定为使用，对基板识别将使用基板识别数据，对网板识别将使用全部示教数据。
如果设定为未使用，对基板识别将使用基板识别数据，对网板识别将使用网板识别数据。
2.
基板侧检索·网板侧检索
可移动到上下·左右·斜向各处并选择识别检索功能。
3.
识别位置
设定全部示教的网板识别坐标和网板识别记号的形状。
A) [
基板识别数据拷贝
]
点击后，基板识别点的坐标被原样复制为网板识别点的坐标。
4.
数据变更
用右侧的按钮设定是否将全部示教的结果反映到基板识别数据上。
YES (
有
)
:
根据全部示教的结果变更基板识别数据。
NO (
无
)
:
例如使用
CAD
数据的情况等，可信赖数据时设定。
示教后，即使不同坐标上发现标记，也不会修正坐标数据。
EJP1A-Pt-0001
EJP1A-Dm-0009
EJP1A-C-PMA01-A02-01
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-25
2.
全部示教数据的数据编辑
1.
BatchTeachfunction (
全部示教功能
)
设
为
‘Use’ (
使用
)
。
2.
输入识别位置数据。
•
按
[CopyBoardRecogData] (
基板识别数据拷
贝
)
，复制以基板识别数据输入的坐标。
3.
Data Modify (
数据变更
)
设为
‘Yes’ (
有
)
。
EJP1A-C-PMA01-A02-01
EJP1A-Pt-0001
1
2
3
