SP18P-L 程序手册 1.5 生产数据的编制 Page 1-21 1.5.5 网板识别数据 1. 关于网板识别数据 ∗ 当使用由基板识别标记进行的网板识别补正 ( 全部示教 ) 时，不需要此模式的数据设定。但使用 全部示教时，在相当于基板识别标记位置需要同样的标记 ( 网板开口部 ) 。 1. 识别模式 通过 2 个区块识别标记，并进行网板和基板的补正。 对于 1 个区块能够进行 1 点或 1 对的 2 点的设定。 EJP1A-C-…

100%1 / 124
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-20
2.
网板数据的编辑
1.
按主菜单的
[MaskData] (
网板数据
)
。
•
将显示
<MaskData> (
网板数据
)
窗口。
2.
输入网板登录
No.
和名称。
3.
选择框种类。
4.
选择制版基准方法。
•
框种类为
“Custom” (
特制
)
时不能选择。
5.
输入制版位置。
•
仅限于框种类为
“Custom” (
特制
)
时可输入。
(“Custom” (
特制
)
以外时，根据制版基准将自
动计算。
)
6.
设定制版基准原点。
7.
点击
[Close] (
关闭
)
。
•
将返回主菜单。
EJP1A-C-PMA01-A02-00
EJP1A-Pt-0011
2
3
4
5
7
6
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-21
1.5.5
网板识别数据
1.
关于网板识别数据
∗
当使用由基板识别标记进行的网板识别补正
(
全部示教
)
时，不需要此模式的数据设定。但使用
全部示教时，在相当于基板识别标记位置需要同样的标记
(
网板开口部
)
。
1.
识别模式
通过
2
个区块识别标记，并进行网板和基板的补正。
对于
1
个区块能够进行
1
点或
1
对的
2
点的设定。
EJP1A-C-PMA01-A02-00
EJP1A-Pt-0010
EJP1A-Dm-0008
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-22
2.
基板侧·网板侧区块数据
点击
[
基板侧
] [
网板侧
]
，进行基板用、网板用的各区块数据的切换。

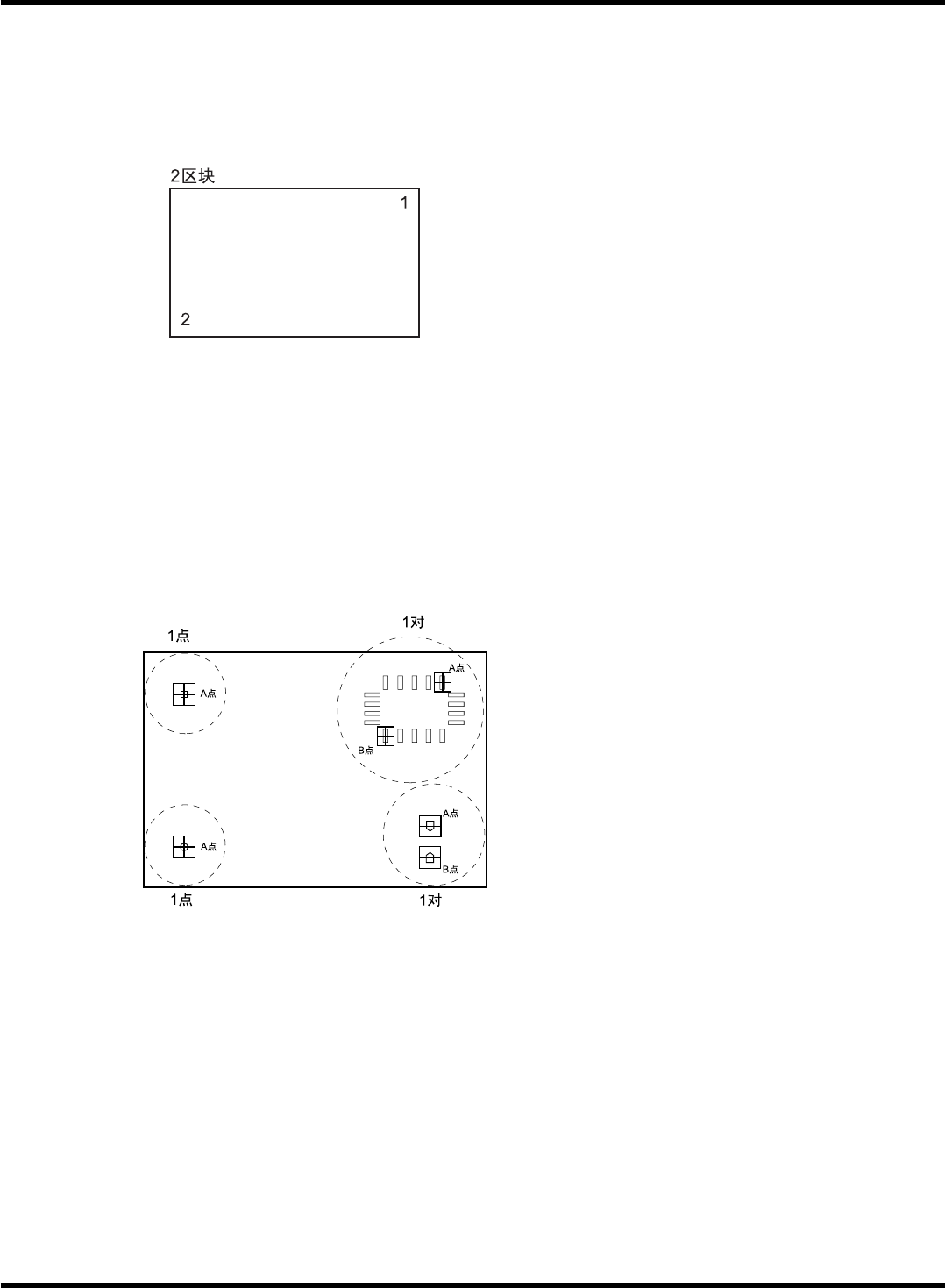

A)
区块
显示各区块
No.
。使区块
1
和区块
2
对角配置，并且区块之间的距离越长，识别补正的精度越高。
B) 1
点
/1
对
选择相对于一个区块的
1
点识别或
1
对识别。
对
1
个元件有复数图案时，推荐设定为
1
对。
(
参照下图
)
C) 1
点或
1
对
X
坐标，
1
点或
1
对
Y
坐标
将从基板原点开始的坐标作为第
1
点
(1
对
)
的识别点输入。
D) 1
对
X
坐标，
1
对
Y
坐标
当选择
1
对识别时，输入成对的另外
1
个识别点。
1D3C-677C
1D3C-657C
EJP1A-C-PMA01-A02-00
