SP18P-L
程序手册
1.5
生产数据的编制
Page 1-24

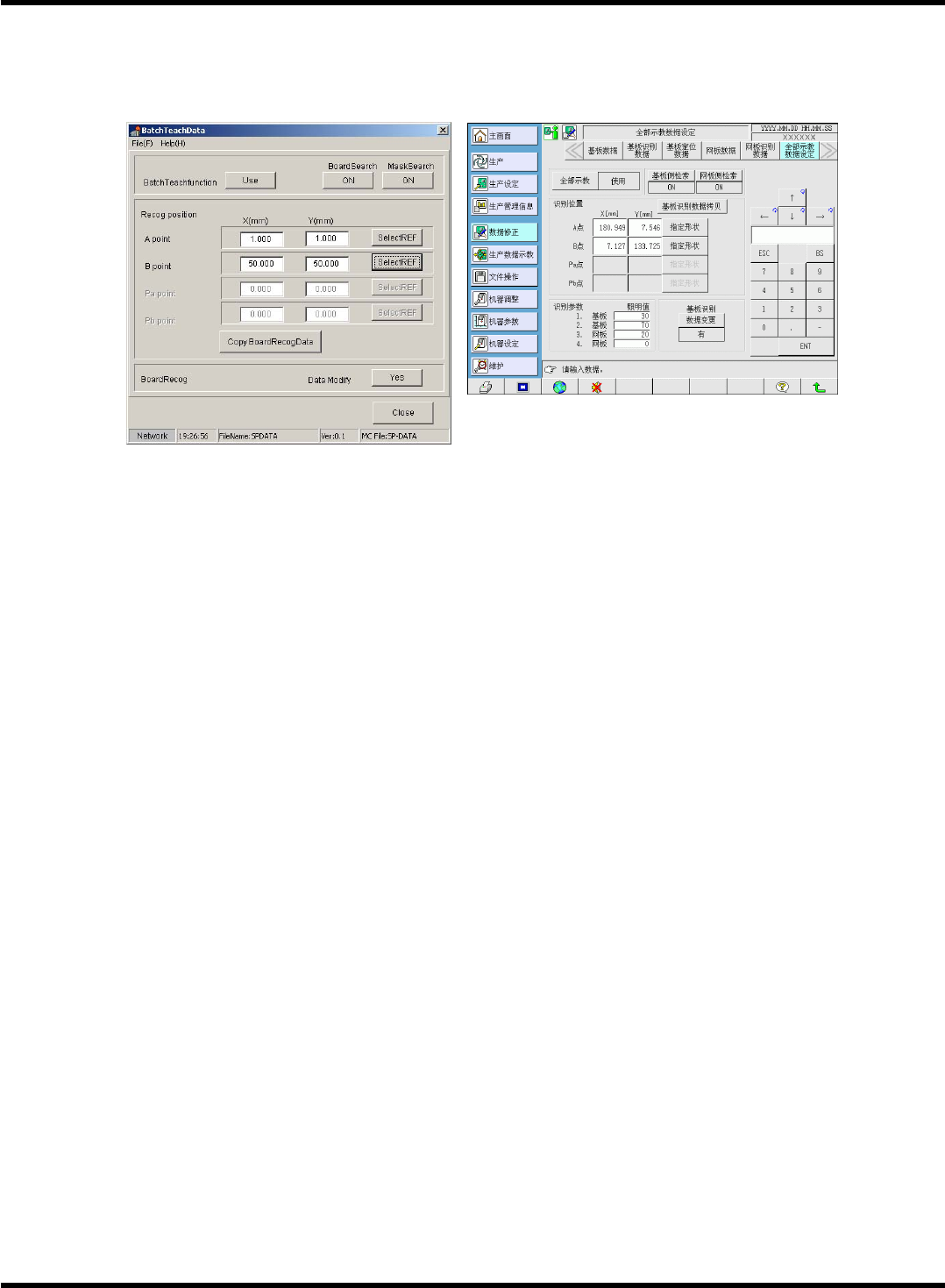

1.5.6
全部示教数据
1.
关于全部示教数据
进行全部示教功能的使用·未使用的设定和网板识别的坐标数据等的设定。
1.
全部示教功能
进行全部示教的使用·未使用的设定。
如果设定为使用，对基板识别将使用基板识别数据，对网板识别将使用全部示教数据。
如果设定为未使用，对基板识别将使用基板识别数据，对网板识别将使用网板识别数据。
2.
基板侧检索·网板侧检索
可移动到上下·左右·斜向各处并选择识别检索功能。
3.
识别位置
设定全部示教的网板识别坐标和网板识别记号的形状。
A) [
基板识别数据拷贝
]
点击后，基板识别点的坐标被原样复制为网板识别点的坐标。
4.
数据变更
用右侧的按钮设定是否将全部示教的结果反映到基板识别数据上。
YES (
有
)
:
根据全部示教的结果变更基板识别数据。
NO (
无
)
:
例如使用
CAD
数据的情况等，可信赖数据时设定。
示教后，即使不同坐标上发现标记，也不会修正坐标数据。
EJP1A-Pt-0001
EJP1A-Dm-0009
EJP1A-C-PMA01-A02-01
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-25
2.
全部示教数据的数据编辑
1.
BatchTeachfunction (
全部示教功能
)
设
为
‘Use’ (
使用
)
。
2.
输入识别位置数据。
•
按
[CopyBoardRecogData] (
基板识别数据拷
贝
)
，复制以基板识别数据输入的坐标。
3.
Data Modify (
数据变更
)
设为
‘Yes’ (
有
)
。
EJP1A-C-PMA01-A02-01
EJP1A-Pt-0001
1
2
3
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-26
1.5.7
印刷位置数据
1.
关于印刷位置数据
1.
印刷位置数据
∗
为了使网板和基板的位置相吻合，显示
XY
工作台移动的量。
通常不进行输入。保存网板识别或网板识别示教结果时将被自动更新。
2.
印刷位置偏移量
因刮板印刷方向的不同而出现位置偏移或因网板的延展等情况，虽然进行了网板识别但仍出现微小
偏移时使用。通常设为
“0”
。
2.
印刷位置数据的编辑
因印刷位置数据是由生产数据示教求出的数据设定而成，故通常不在此进行编辑。
