SP18P-L 程序手册 1.5 生产数据的编制 Page 1-20 2. 网板数据的编辑 1. 按主菜单的 [MaskData] ( 网板数据 ) 。 • 将显示 <Mask Data> ( 网板数据 ) 窗口。 2. 输入网板登录 No. 和名称。 3. 选择框种类。 4. 选择制版基准方法。 • 框种类为 “Custom ” ( 特制 ) 时不能选择。 5. 输入制版位置。 • 仅限于框种类为 “Custom ” ( …
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-19
3.
制版基准原点
输入由制版基准的选择所确定的网板的制版基准到原点的偏移量。
•
偏移的方向以左图的箭头方向为正。
•
如左所示的网板以
(736
×
736)
标准
L
尺寸网
板的前侧中心为基准被进行制版。制版基准要
指定为
“
外侧中心
”
。
说明
原点偏移的正负
样板基板图案位置
4. [
框种类
]
用此开关来进行框的选择与切换。
相应的框的种类有以下
6
种。
•
736
框
D
尺寸
(736
×
736)
•
M
框竖放
(550
×
650) (
选购件
)
•
M
框横放
(650
×
550) , (600
×
550) (
选购件
)
•
736
框
DEK
公司
(736
×
736)
•
736
框
MPM
公司
(736
×
736)
•
736
框
L
尺寸
(736
×
736)
•
特制
∗
736
框
D
尺寸
→
D
尺寸基板用
(460
×
360)
的网板
∗
736
框
L
尺寸
→
L
尺寸基板用的
(510
×
460)
的网板
∗
特制
→
如上所述的选择项目不符合时选择。
5.
制版位置
[
框种类
]
选择
“Custom” (
特制
)
时可输入。
请直接输入网板的制版位置。
说明
从框的端部至制版位置的尺寸
样品基板图案位置
通知
当使用上述以外的网板框时，请向本公司咨询。
EJP1A-C-PMA01-A02-00
EJP1A-609E
2
1
EJP1A-610E
作业者侧
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-20

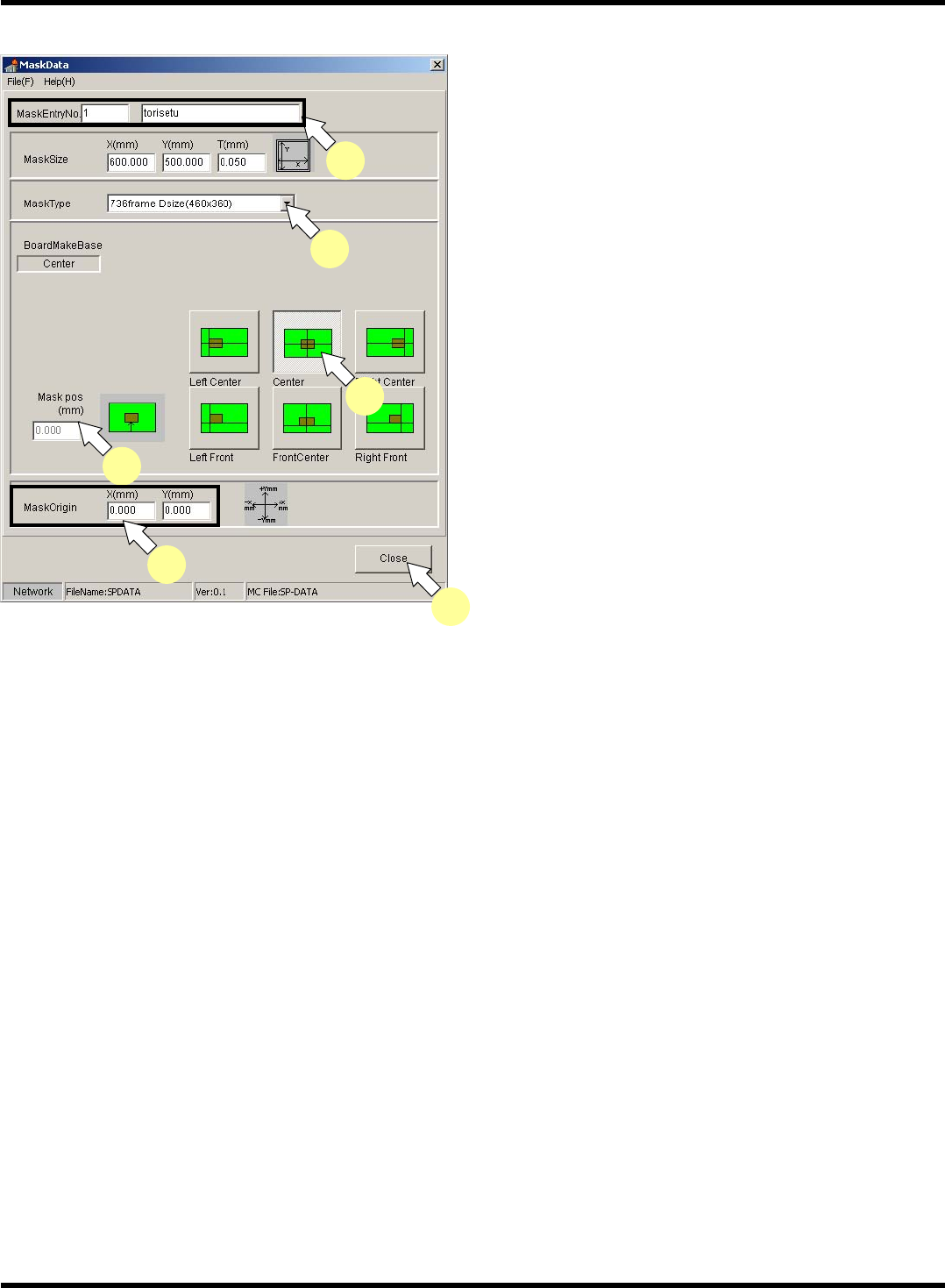

2.
网板数据的编辑
1.
按主菜单的
[MaskData] (
网板数据
)
。
•
将显示
<MaskData> (
网板数据
)
窗口。
2.
输入网板登录
No.
和名称。
3.
选择框种类。
4.
选择制版基准方法。
•
框种类为
“Custom” (
特制
)
时不能选择。
5.
输入制版位置。
•
仅限于框种类为
“Custom” (
特制
)
时可输入。
(“Custom” (
特制
)
以外时，根据制版基准将自
动计算。
)
6.
设定制版基准原点。
7.
点击
[Close] (
关闭
)
。
•
将返回主菜单。
EJP1A-C-PMA01-A02-00
EJP1A-Pt-0011
2
3
4
5
7
6
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-21
1.5.5
网板识别数据
1.
关于网板识别数据
∗
当使用由基板识别标记进行的网板识别补正
(
全部示教
)
时，不需要此模式的数据设定。但使用
全部示教时，在相当于基板识别标记位置需要同样的标记
(
网板开口部
)
。

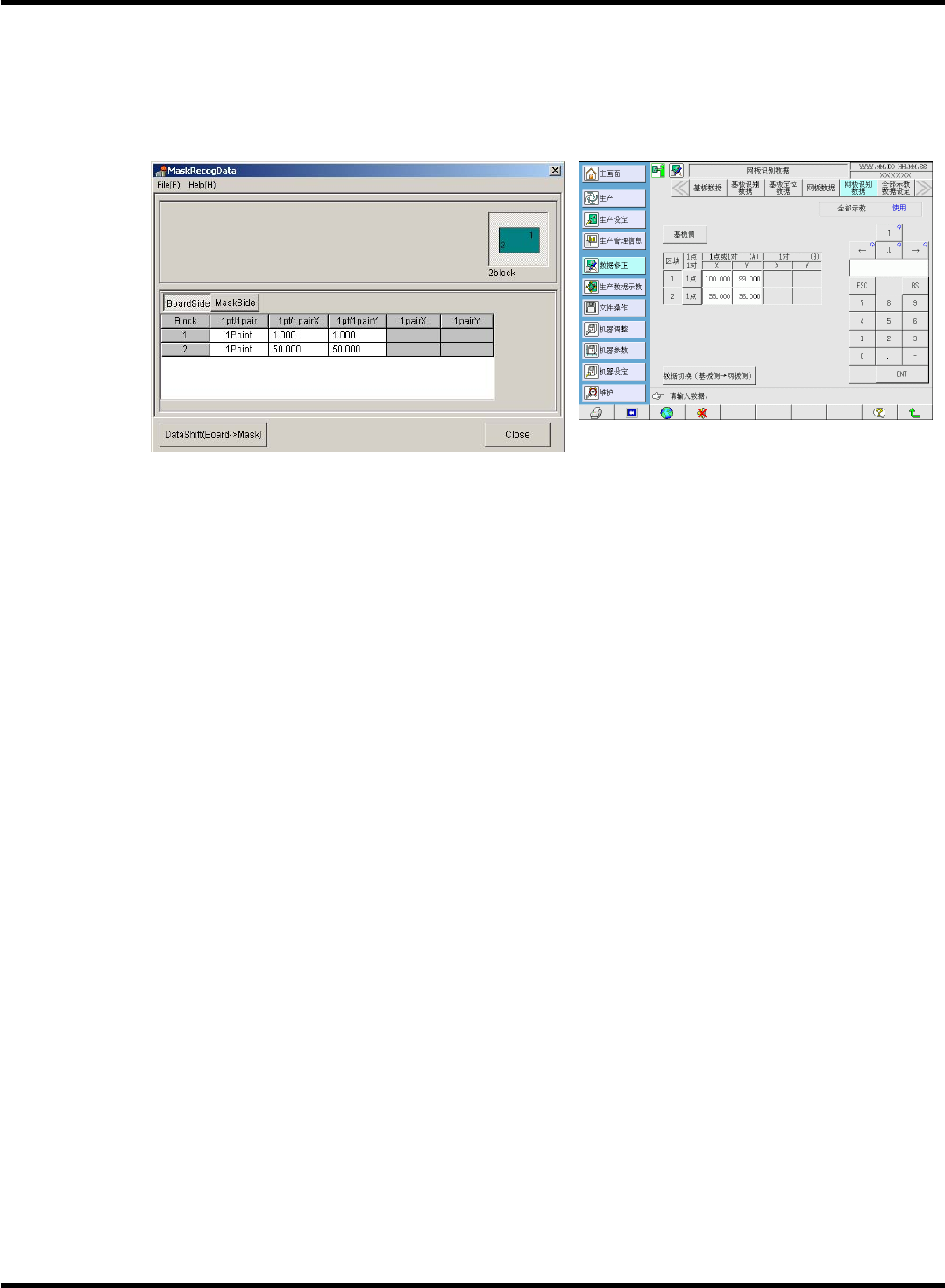

1.
识别模式
通过
2
个区块识别标记，并进行网板和基板的补正。
对于
1
个区块能够进行
1
点或
1
对的
2
点的设定。
EJP1A-C-PMA01-A02-00
EJP1A-Pt-0010
