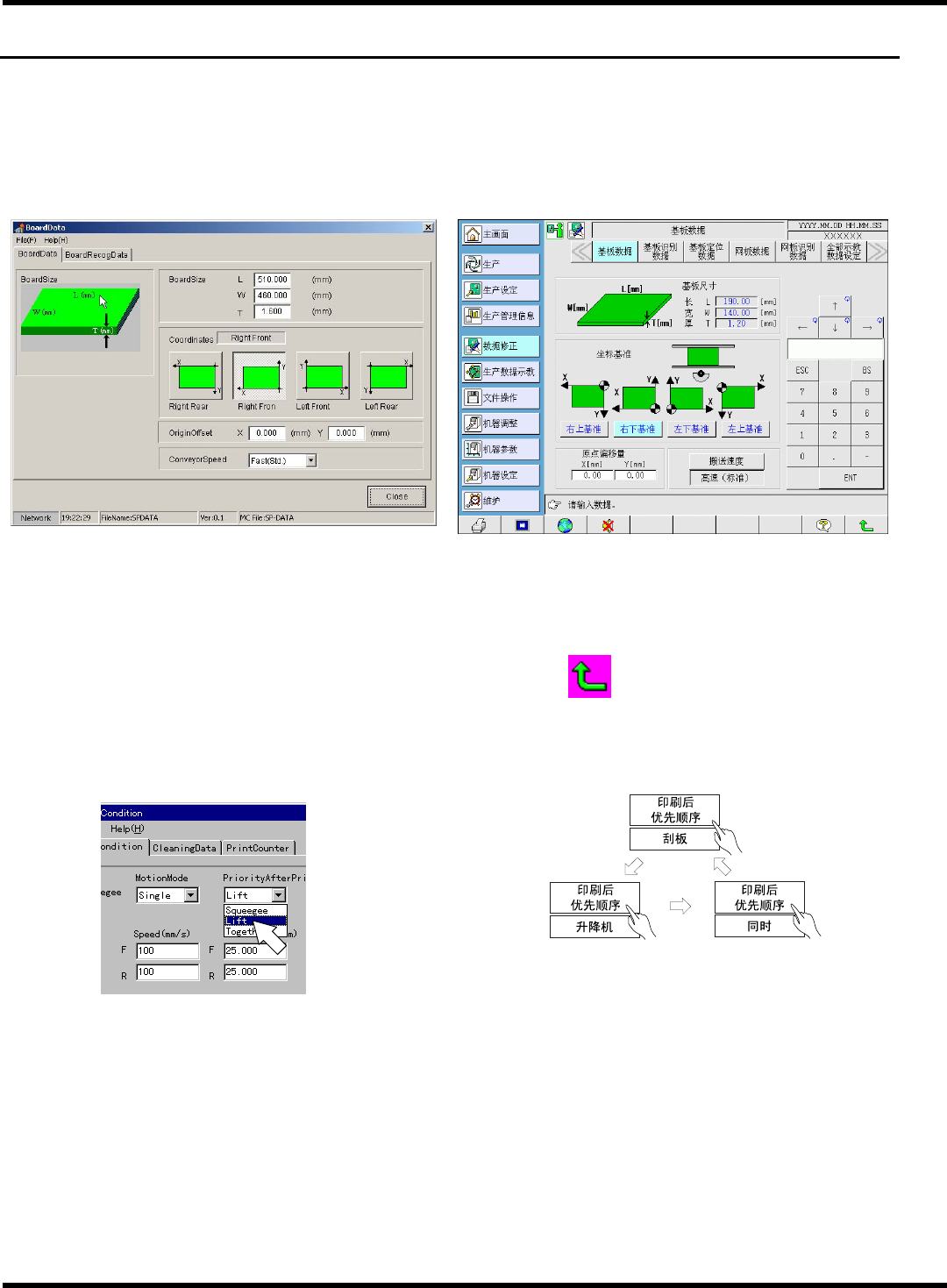

来进行本机的生产数据编制和编辑。在此一并记载本机操作画面与
PT
画面，
对数据编辑加以说明。
(
但当出现本机所独有的，与
PT
的数据编辑、操作性、画面的内容有较大
差异的画面时，以本机画面进行说明。
)
PT
画面
(
基板数据
)
SP18
画面
(
基板数据
)
PT
的操作
SP18
的操作
1.
点击
~
。
→ 按
~
。
2.
点击
[Close] (
关闭
)
。
点击关闭按钮。
→
按功能键
。
3.
下拉菜单
→ 每按一次显示变化。
EJP1A-C-PMA01-A01-00
EJP1A-Pt-0023
EJP1A-601C
EJP1A-Pt-0007
EJP1A-Dm-0001
SP18P-L
程序手册
1.2
数据编辑的概要
Page 1-3
1.2
数据编辑的概要
1.2.1
关于数据编辑
① 生产数据的编制
新编制本机的生产数据
(
印刷数据
)
时，在标准
(
无
PT)
的情况时在本机上编制，有
PT (
选购件
)
时，在
PT
文件管理器上编制。将用
PT
文件管理器编制的生产数据在本机上进行可生产的编辑的
程序叫编辑器。
把用编辑器编制、编辑的生产数据下载到本机上，并用此数据进行印刷。用编辑器输入基板识别等
识别数据。本机能够对所输入的数据值和实际值的误差进行识别示教
(
生产数据示教
)
，并修正。
印刷数据
生产数据编制
生产数据管理
文件操作
读取现有的数据
通过数据修正模式变更数据
(
包含各种识别数据
)
PT
文件管理器
编制生产数据
启动编辑器
管理、下载生产数据
(
包含各种识别数据
)
编辑
数据修正模式
编辑生产数据
(
包含各种识别数据的详细数据
)
设定功能软开关
(
包含识别执行的设定
)
编辑器
编辑生产数据
(
包含各种识别数据的详细数据
)
设定功能软开关
(
包含识别执行的设定
)
示教
生产数据修正
修正一部分生产数据
(
包含识别示教
)
保存或上载生产数据
(
包含识别示教
)
生产
EJP1A-C-PMA01-A01-00
SP18P-L
无
PT (
标准
)
的情况 有
PT
(
选购件
)
的情况
SP18P-L
程序手册
1.2
数据编辑的概要
Page 1-4
1.2.2
数据的编辑流程
焊料印刷数据的编制
1.
基板数据的概要
(
基板数据、识别数据、定位数据
)
设定印刷到什么样的基板上。
1D3C-673E
2.
网板数据
设定网板尺寸、制版基准。
1D3C-658E
不进行全部示教时
进行全部示教时
3.
网板识别数据
设定网板和基板定位时所需要的数据。
1D3C-660E
3.
全部示教数据
使用基板识别标记进行网板和基板的定位时的必要数
据。
L
W
T
1D3C-649E
EJP1A-602E
