SP18P-L
程序手册
1.5
生产数据的编制
Page 1-25
2.
全部示教数据的数据编辑
1.
BatchTeachfunction (
全部示教功能
)
设
为
‘Use’ (
使用
)
。
2.
输入识别位置数据。
•
按
[CopyBoardRecogData] (
基板识别数据拷
贝
)
，复制以基板识别数据输入的坐标。
3.
Data Modify (
数据变更
)
设为
‘Yes’ (
有
)
。
EJP1A-C-PMA01-A02-01
EJP1A-Pt-0001
1
2
3
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-26

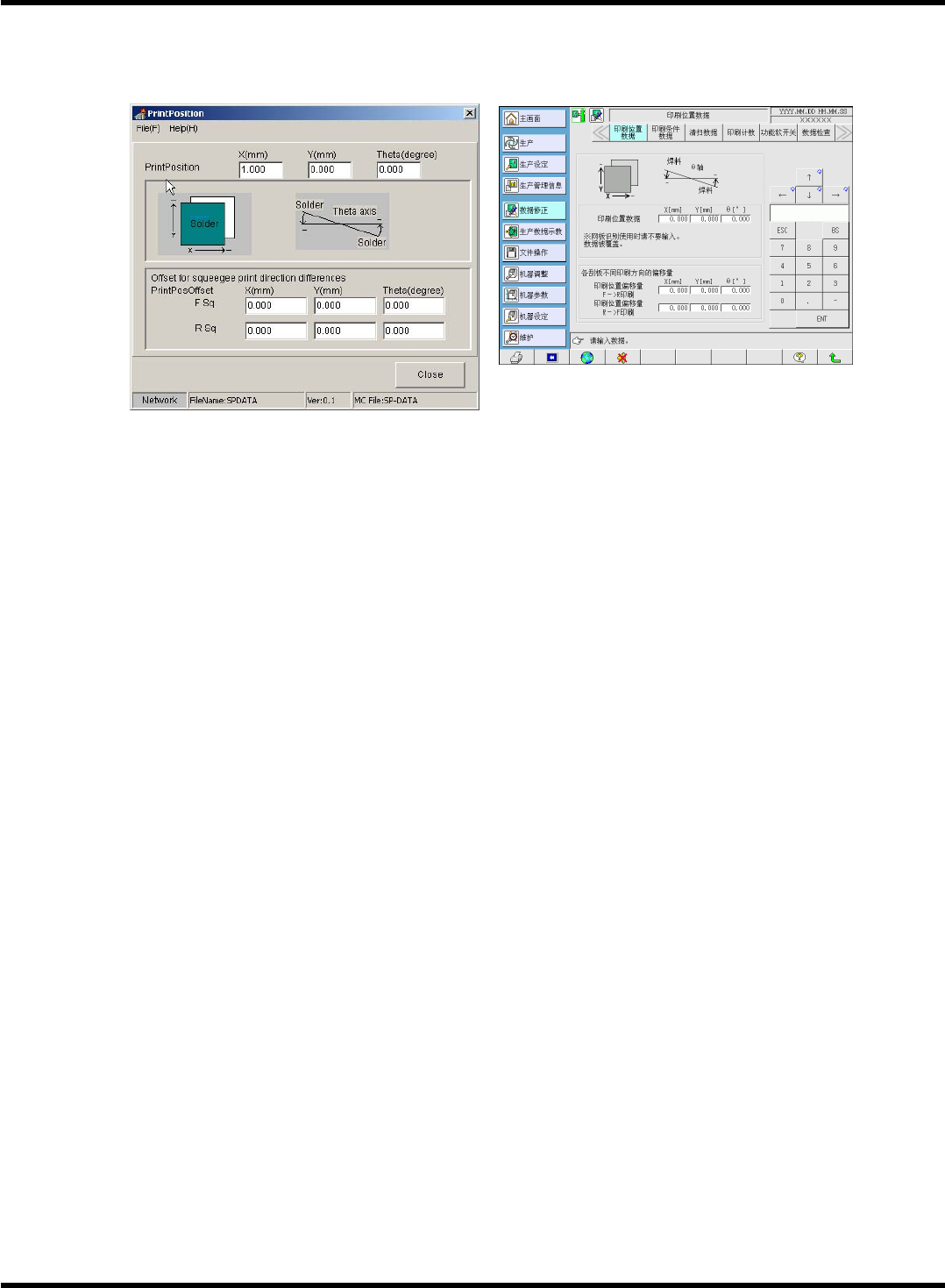

1.5.7
印刷位置数据
1.
关于印刷位置数据
1.
印刷位置数据
∗
为了使网板和基板的位置相吻合，显示
XY
工作台移动的量。
通常不进行输入。保存网板识别或网板识别示教结果时将被自动更新。
2.
印刷位置偏移量
因刮板印刷方向的不同而出现位置偏移或因网板的延展等情况，虽然进行了网板识别但仍出现微小
偏移时使用。通常设为
“0”
。
2.
印刷位置数据的编辑
因印刷位置数据是由生产数据示教求出的数据设定而成，故通常不在此进行编辑。
EJP1A-Pt-0002
EJP1A-Dm-0011
EJP1A-C-PMA01-A02-01
SP18P-L
程序手册
1.5
生产数据的编制
Page 1-27
1.5.8
印刷条件数据
1.
印刷条件设定
按
[
印刷条件数据
]
，将显示条件数据输入画面。
在此画面上可以进行印刷条件的基本设定和请扫数据的设定。
还有，按
‘
印刷条件
’/
清扫数据
’
上的
[
详细设定
]
，将显示
‘
应刷条件数据详细设定画面
’/‘
清扫数据画面
’
，
可以进行详细的条件设定。
c
印刷条件
A)
动作模式
:
进行单方向印刷动作
(
单
)
，往返印刷动作
(
双
)
的选择。
B)
印刷速度
:
印刷动作时的刮板移动速度。
C)
印压
:
印刷动作时向刮板增加的力量。可以每
Kg
单位或
×
10
-2
N
/mm
单位来设定。要进行设定
单位的变更，在机器参数选项设定
No.24
的印刷条件显示切换上进行。
D)
下降速度
:
对脱版稳定所需的版分离速度进行调整。
d
清扫数据
a)
动作
:
:
选择网板和基板的接地面
(
网板侧
)
是否进行清扫动作。
b)
间隔
:
设定清扫动作之前的基板印刷枚数。
2.
基板种类选择
在条件数据输入画面上按
[
基板种类选择
]
，将显示基板种类选择画面。
在此要变更印刷速度、印压、板分离数据、清扫数据，可以进行焊料量和生产速度的微调整。
∗
在印刷条件数据画面和清扫数据画面上，将印刷速度和印压数据、板分离数据和清扫数据变更，
基板种类选择画面的选择状态也将配合改变。
(
参照表
A)
EJP1A-Dm-0031
1
2
A
B
C
D
a b
EJP1A-C-PMA01-A02-03
