将西门子贴片机 D4 前半 头拆下来后，可以看到如下图所示 ①Star Fitte d ②Z-axis dow n sensor ③DP 马达读头 ④Star 旋转运动的环形轨道 ⑤Star 轴的中心轴 西门子贴片机 D4 培训报告 第 10 页 共 48 页 10
图二：
①吹气电磁阀
②消音气
③DP 步进马达
④头板
⑤用于提供压缩空气接口，主要是通过电磁阀产生吹气的
⑥用于提供压缩空气接口，通过真空发生器产生真空用于保持回路、取料及贴片
⑦真空测试板
西门子贴片机 D4 培训报告 第 9 页 共 48 页
9
将西门子贴片机 D4 前半头拆下来后，可以看到如下图所示
①Star Fitted
②Z-axis down sensor
③DP 马达读头
④Star 旋转运动的环形轨道
⑤Star 轴的中心轴
西门子贴片机 D4 培训报告 第 10 页 共 48 页
10
第二节：西门子贴片机头板

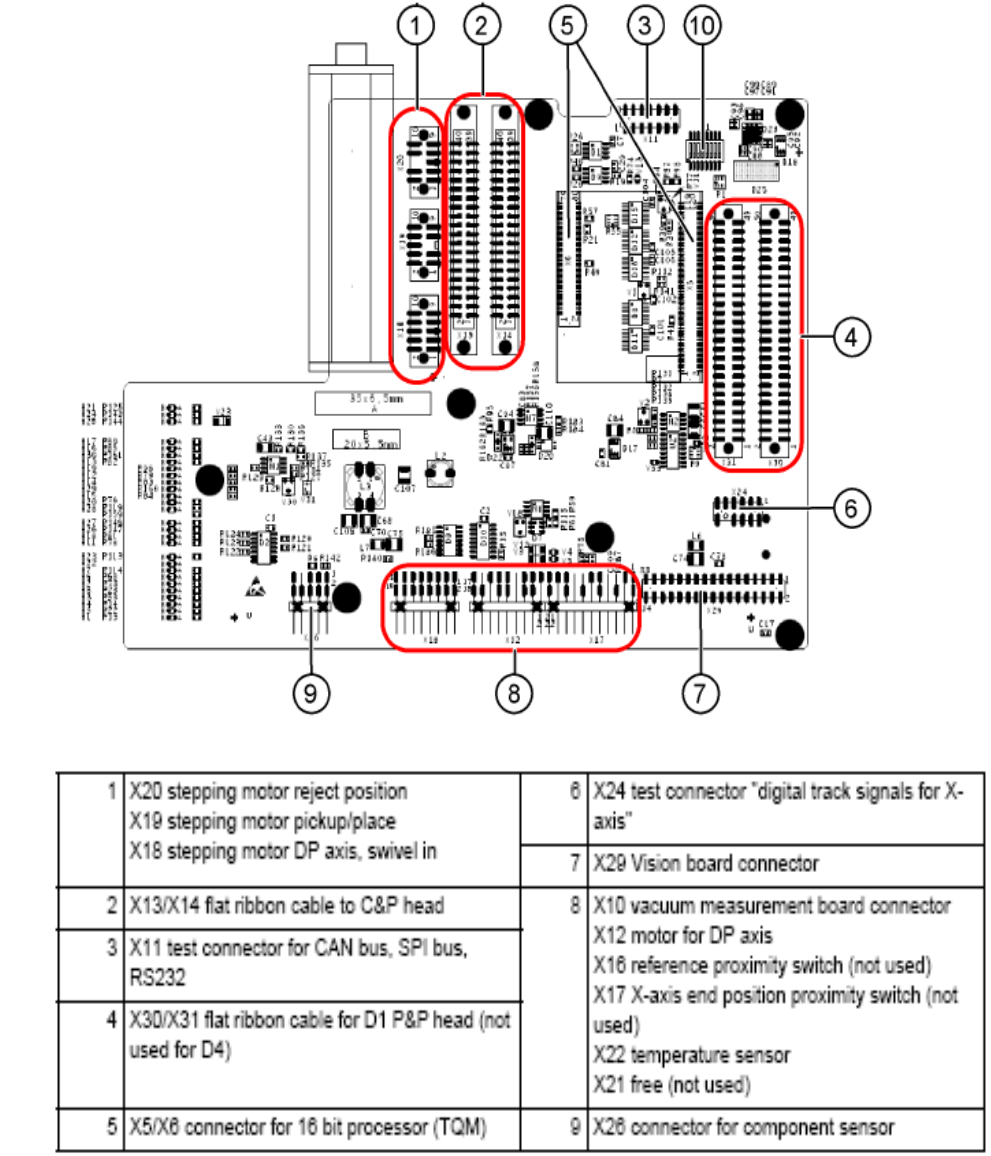

一、打开头板盖子，从上面就能看到如下图所示的头板
西门子贴片机 D4 培训报告 第 11 页 共 48 页
