第二章： RV-Head（DLM3）
第一节：贴片头的介绍
图一
⑦
⑧
⑥
①中间分配板 ⑥Z 轴皮带
②Star 旋转马达 ⑦照明电路板
③Z 轴马达 ⑧Z 轴 TOP Sensor
④抛料步进马达
⑤元件照相机（D4 用的相机类型有 28 号、29 号）
西门子贴片机 D4 培训报告 第 8 页 共 48 页
8
图二：
①吹气电磁阀
②消音气
③DP 步进马达
④头板
⑤用于提供压缩空气接口，主要是通过电磁阀产生吹气的
⑥用于提供压缩空气接口，通过真空发生器产生真空用于保持回路、取料及贴片
⑦真空测试板
西门子贴片机 D4 培训报告 第 9 页 共 48 页
9

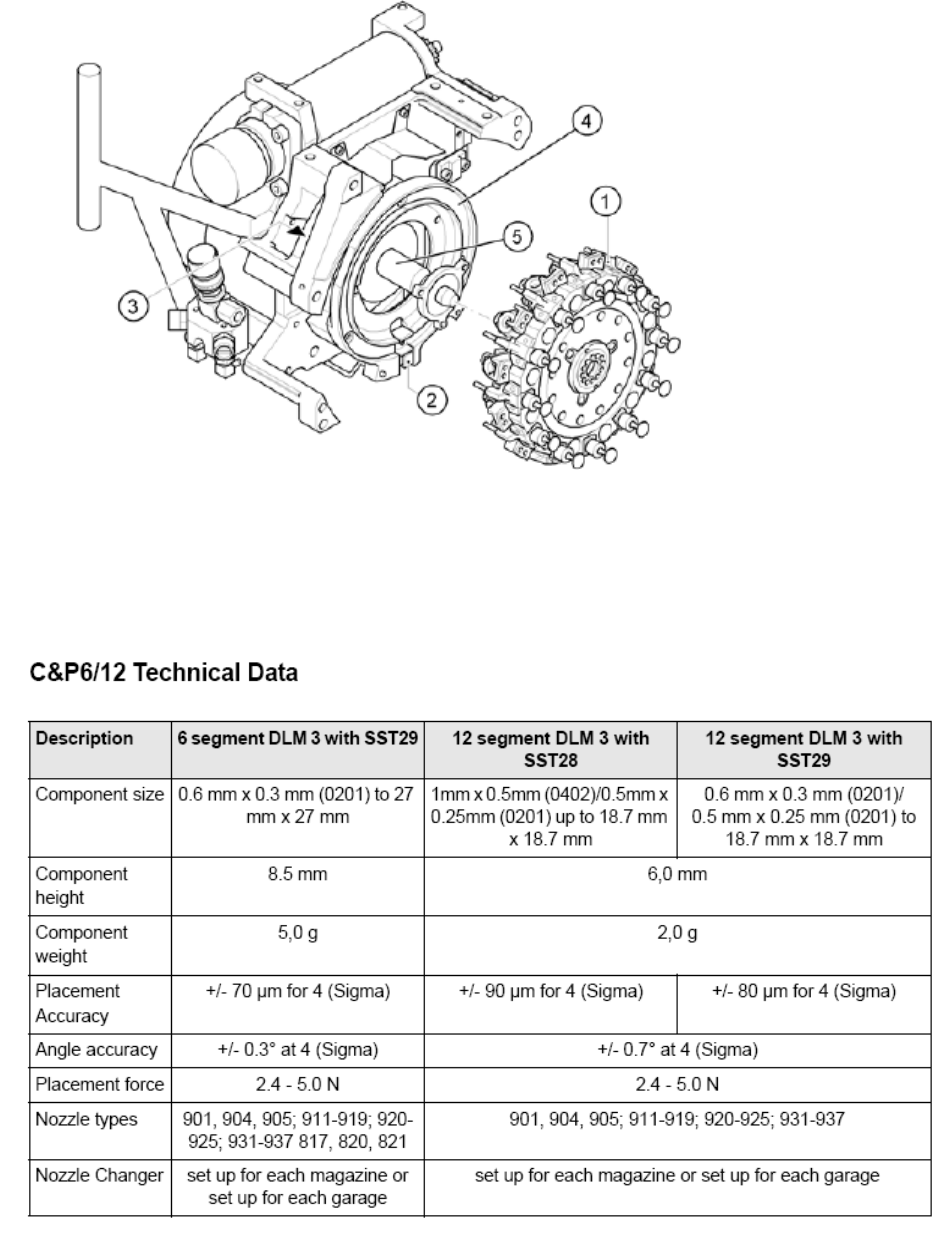

将西门子贴片机 D4 前半头拆下来后，可以看到如下图所示
①Star Fitted
②Z-axis down sensor
③DP 马达读头
④Star 旋转运动的环形轨道
⑤Star 轴的中心轴
