RC 整流回路， 当供给的 40.7V 电压有问 题时， 说明 380V 不正常， 电源失效板通 过 RC 回路将反馈给 MC 信号， 把机台 临时处理的数据会存放起来，不会执行 后面的命令。 电源失 效板 380V 直接到电源 箱中的 A2 转化 5VDC 电源 380V 直接到 A1 转化为 24VDC 电源 整流模块 西门子贴片机 D4 培训报告 第 24 页 共 48 页 24

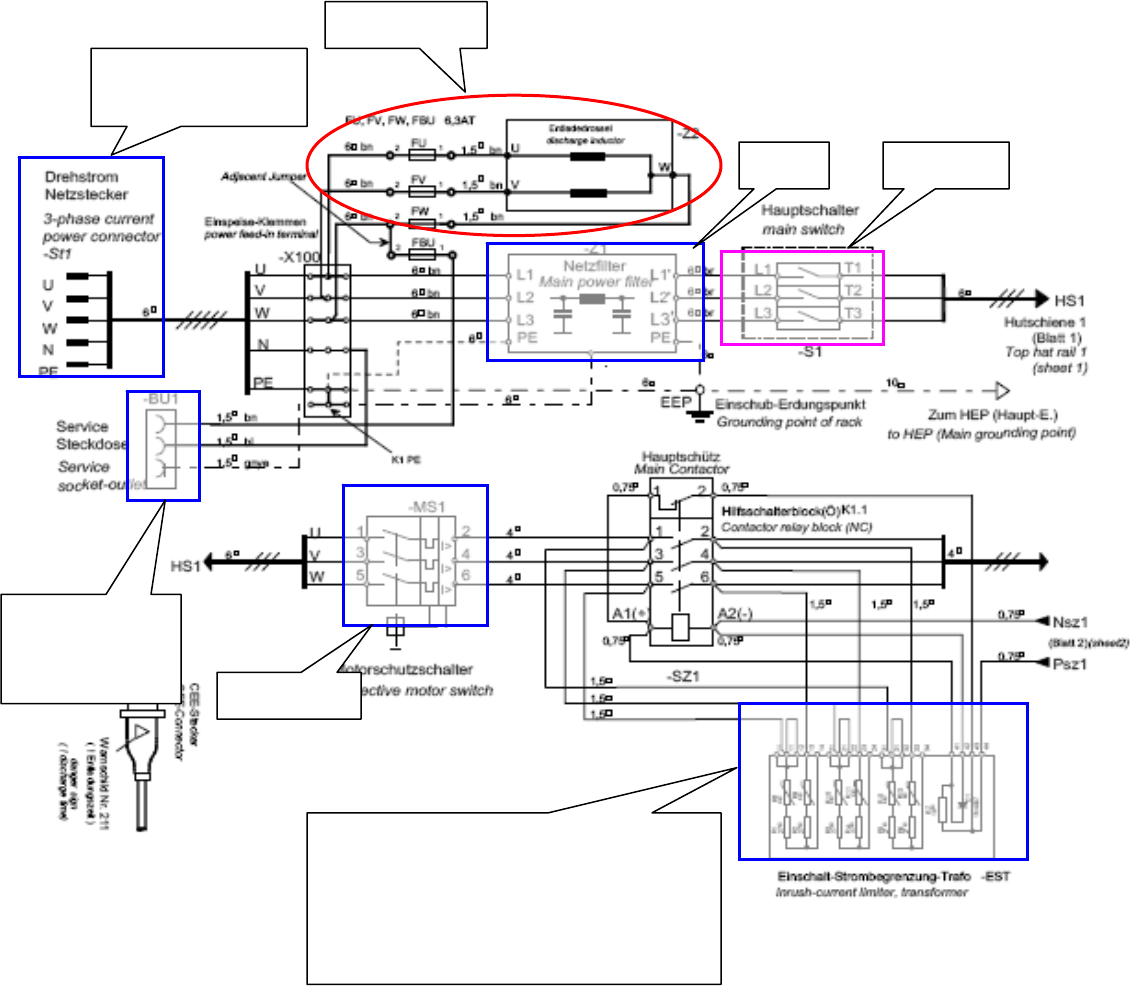

五、电路图
客户三相交流电输入，
一般是 3 相 380VAV
三相保护放电器
过滤器 开机主开关
外接插座，可做为
电源使用，关机、
开机都有 220VAC
马达保护开关
限流板主要有 7 个水泥电阻控制，开机
瞬间，电流通过限流板的 7 个水泥电阻到
机器上，通过机台各部分的电流就小，避
免一些部件的损坏，正常开机电流直接由
SZ1 的 1、3、5 到 2、4、6
外部接的三相交流电压接到三根 L1、L2、L3 上，经过滤器滤去杂质，输出稳定的 3 相
380VAC ,经过主开关 S1，再经过马达保护开关 MS1，到 SZ1 的 1、3、5，由于 SZ1 的触点
是常开的，所以首先由 SZ1 的 1、3、5 触电经过限流板的电阻后再到 SZ1 的 2、4、6，到
变压请看下一页，变压器输出 24.4V AC,再经过 V7 整流出 32.5V DC，经过 PSZ1、NSZ1 到
SZ1 的 A1（+）、A2（-）后 SZ1 闭合，此时电流直接由 SZ1 的 1、3、5 到 2、4、6。
西门子贴片机 D4 培训报告 第 23 页 共 48 页
23

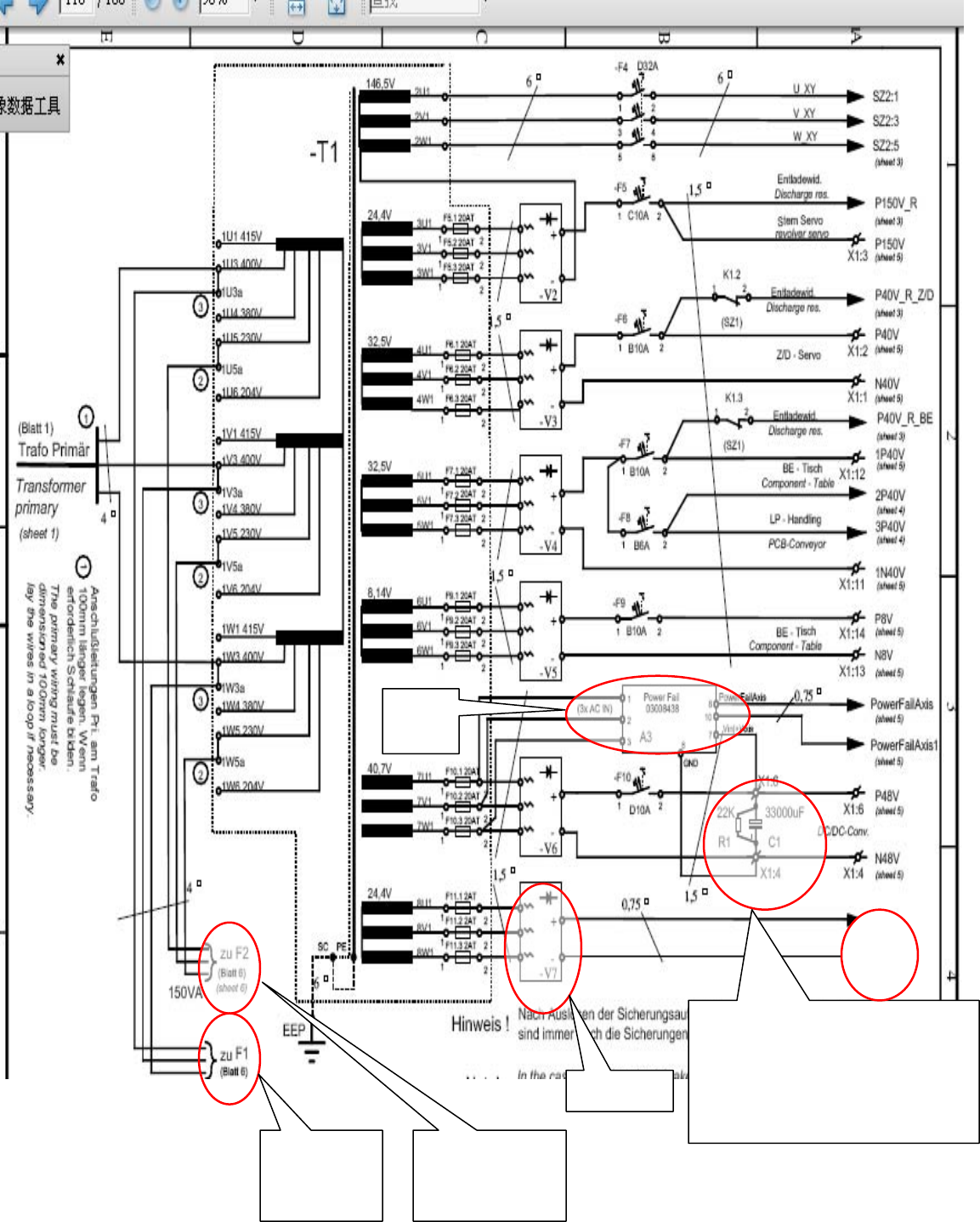

RC 整流回路，当供给的 40.7V 电压有问
题时，说明 380V 不正常，电源失效板通
过 RC 回路将反馈给 MC 信号，把机台
临时处理的数据会存放起来，不会执行
后面的命令。
电源失
效板
380V 直接到电源
箱中的 A2 转化
5VDC 电源
380V 直接到
A1 转化为
24VDC 电源
整流模块
西门子贴片机 D4 培训报告 第 24 页 共 48 页
24
三、变压器输出的原理图（避免上图不清晰）
T1
Hauptverteiler Stromversorgung
X/Y Servo
V7
200 VDC
F10V6
48 VDC
SZ2 SZ3
SZ23
F4
SZ2 SZ3
SZ23
V1
F5
V2
150 VDC
Star Servo
Power Fail Axis
A3
3-phase
3-phase
3-phase
Discharge
resistor
V3
40 VDC
Z/Dp Servo
3-phase
F6
V4
40 VDC
Com. table
3-phase
F7
F8
Transport
V5
8 VDC
3-phase
F9
DC/DC
converter
Axis units
Com. table
3-phase
Main contactor/ Inrush
currentlimiter
24 VDC
Discharge
resistor
Discharge
resistor
T1
Hauptverteiler Stromversorgung
X/Y Servo
V7V7
200 VDC
F10F10V6V6
48 VDC
SZ2 SZ3SZ3
SZ23
F4F4
SZ2 SZ3
SZ23
V1
F5F5
V2
150 VDC
Star Servo
Power Fail Axis
A3
3-phase
3-phase
3-phase
Discharge
resistor
V3
40 VDC
Z/Dp Servo
3-phase
F6
F6
V4
40 VDC
Com. table
3-phase
F7F7
F8F8
Transport
V5
8 VDC
3-phase
F9
F9
DC/DC
converter
Axis units
Com. table
3-phase
Main contactor/ Inrush
currentlimiter
24 VDC
Discharge
resistor
Discharge
resistor
3 个主继电器，
用于保护主轴
X、Ｙ轴
由 48V 转化成
+/-15V，5V 供轴
箱使用
备注:
1）40V DC 电压同时用于 Com Table 和 conveyor，见上图红色圈标示，所以当 Table
有问题时会影响到 conveyor。
2)只有 D4 Com Table 用到 8VDC 电源，除 D4 外其它 D 系列用不到 8VDC 电源
3)D4 Table 用的 can bus 为 500 bit，而其它用 1M.
