三、变压器输出的原理图（避免上图不清晰） T1 Hauptv ertei ler Strom versor gung X/ Y Se r v o V7 200 V DC F10 V6 48 V DC SZ2 SZ3 SZ2 3 F4 SZ2 SZ 3 SZ2 3 V1 F5 V2 150 V DC St a r Se r v o Pow er Fai l Ax i s A3 3- p hase 3- p has e 3- ph ase …
RC 整流回路，当供给的 40.7V 电压有问
题时，说明 380V 不正常，电源失效板通
过 RC 回路将反馈给 MC 信号，把机台
临时处理的数据会存放起来，不会执行
后面的命令。
电源失
效板
380V 直接到电源
箱中的 A2 转化
5VDC 电源
380V 直接到
A1 转化为
24VDC 电源
整流模块
西门子贴片机 D4 培训报告 第 24 页 共 48 页
24

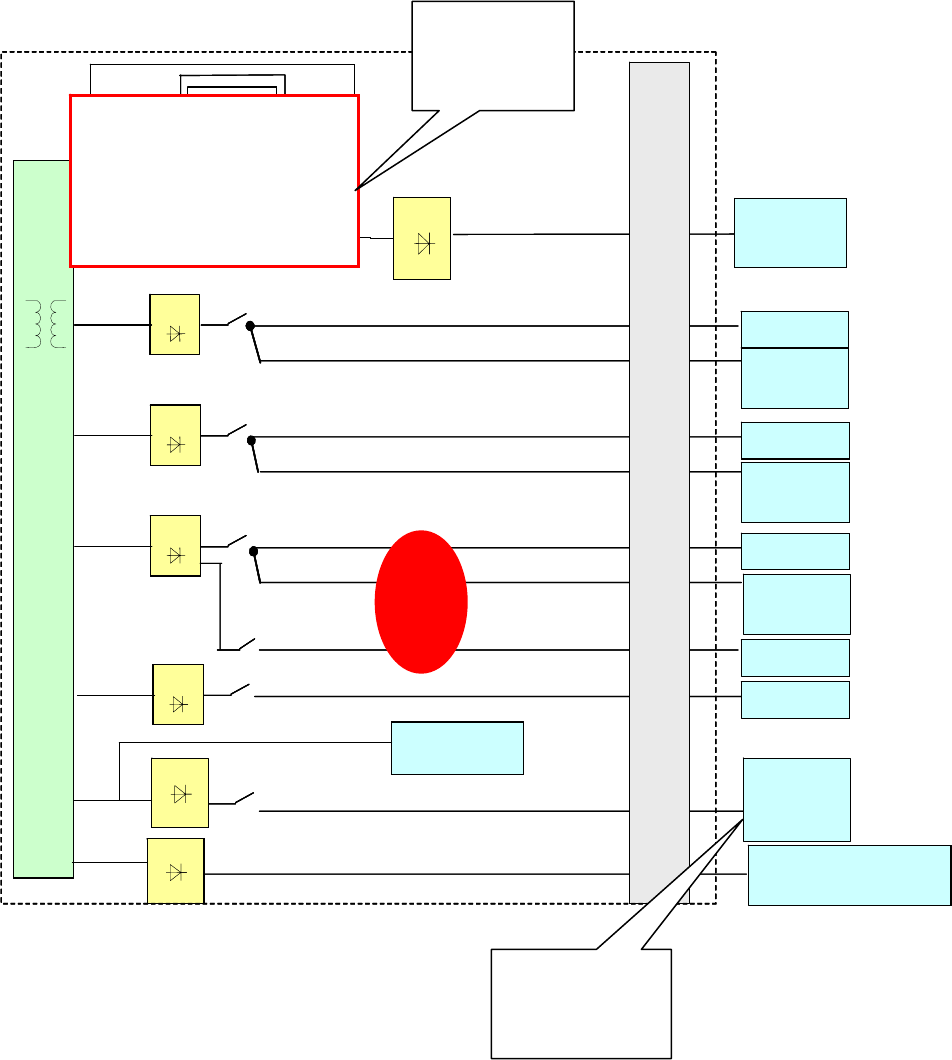

三、变压器输出的原理图（避免上图不清晰）
T1
Hauptverteiler Stromversorgung
X/Y Servo
V7
200 VDC
F10V6
48 VDC
SZ2 SZ3
SZ23
F4
SZ2 SZ3
SZ23
V1
F5
V2
150 VDC
Star Servo
Power Fail Axis
A3
3-phase
3-phase
3-phase
Discharge
resistor
V3
40 VDC
Z/Dp Servo
3-phase
F6
V4
40 VDC
Com. table
3-phase
F7
F8
Transport
V5
8 VDC
3-phase
F9
DC/DC
converter
Axis units
Com. table
3-phase
Main contactor/ Inrush
currentlimiter
24 VDC
Discharge
resistor
Discharge
resistor
T1
Hauptverteiler Stromversorgung
X/Y Servo
V7V7
200 VDC
F10F10V6V6
48 VDC
SZ2 SZ3SZ3
SZ23
F4F4
SZ2 SZ3
SZ23
V1
F5F5
V2
150 VDC
Star Servo
Power Fail Axis
A3
3-phase
3-phase
3-phase
Discharge
resistor
V3
40 VDC
Z/Dp Servo
3-phase
F6
F6
V4
40 VDC
Com. table
3-phase
F7F7
F8F8
Transport
V5
8 VDC
3-phase
F9
F9
DC/DC
converter
Axis units
Com. table
3-phase
Main contactor/ Inrush
currentlimiter
24 VDC
Discharge
resistor
Discharge
resistor
3 个主继电器，
用于保护主轴
X、Ｙ轴
由 48V 转化成
+/-15V，5V 供轴
箱使用
备注:
1）40V DC 电压同时用于 Com Table 和 conveyor，见上图红色圈标示，所以当 Table
有问题时会影响到 conveyor。
2)只有 D4 Com Table 用到 8VDC 电源，除 D4 外其它 D 系列用不到 8VDC 电源
3)D4 Table 用的 can bus 为 500 bit，而其它用 1M.
西门子贴片机 D4 培训报告 第 25 页 共 48 页
25
第二节: Safe circle（安全回路）

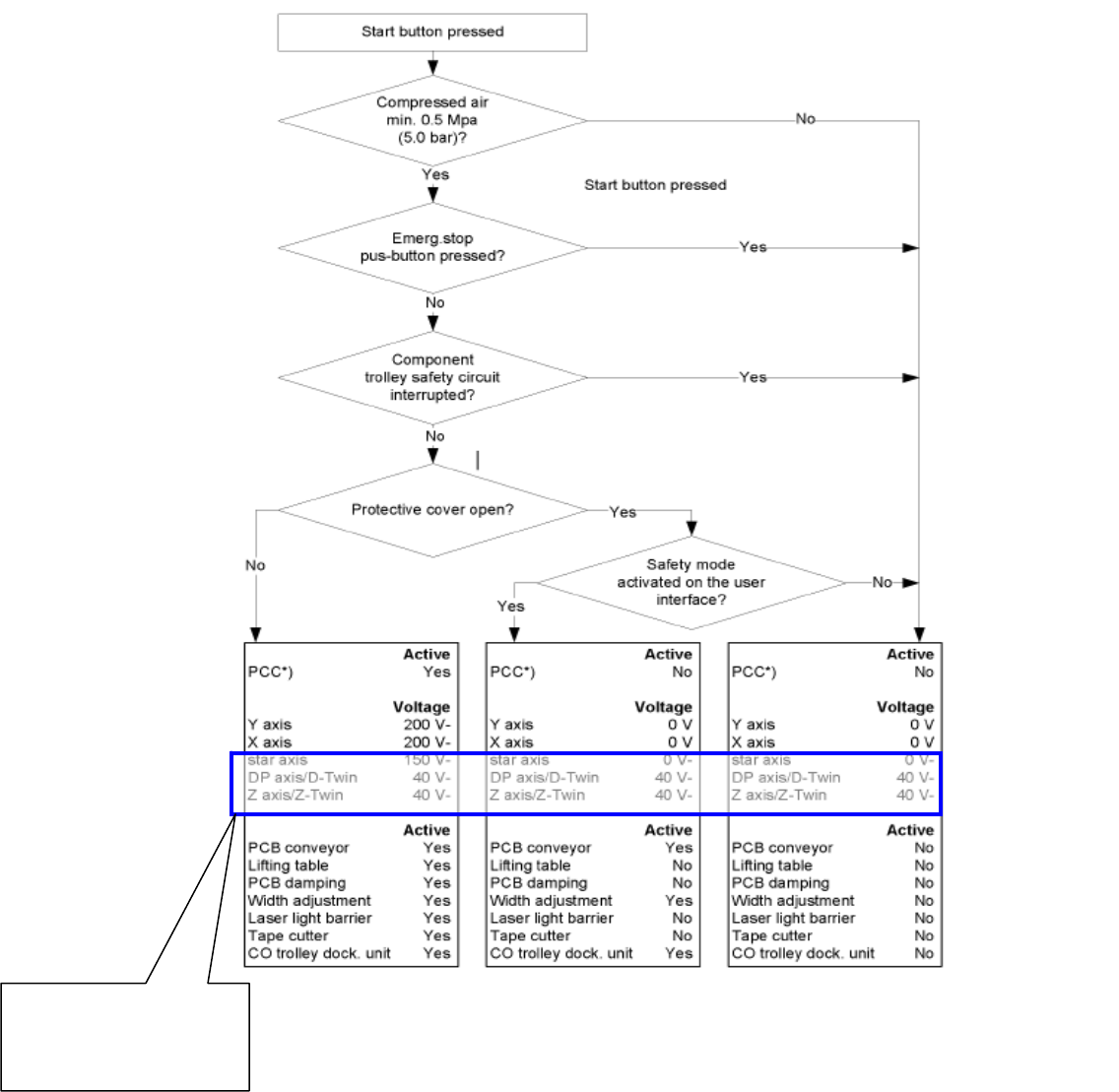

一、西门子贴片机 D4 安全回路示意图
上图是西门子贴片机 D4 安全回路的流程图，我们可以清楚的看出要使机器安
全启动，各个安全部分所需要达到的要求。例如：当按下‘开始’按钮，先会检查气压是否
达到标准，若未达到，机器将不会有任何动作；若达到，检查紧急开关是否已经打开；若未
打开，机器仍将不会有任何动作；若已经打开，检查元件送料台的翻盖是否合上，若未合上，
依旧无动作；若合上，检查机器安全盖是否关上，若关上，机器才会正常启动。
备注：型号为 S27、HS50、
F5 的 DP、Z 轴马达工作
电压为 30V，Star 为 100v
