第二章： RV - H e a d （ DLM3 ）第一节：贴片头的介绍图一 ⑦ ⑧ ⑥ ①中间分配板 ⑥Z 轴皮带 ②Star 旋转马达 ⑦照明电路板 ③Z 轴马达 ⑧Z 轴 TOP Sensor ④抛料步进马达 ⑤元件照相机（D4 用的相机类型有 28 号、29 号）西门子贴片机 D4 培训报告第 8 页共 48 页 8

Single conveyor

Long board

（Length X Width）

50 X 50 mm– 610X460mm D2: 50 X 50 mm –

610X460mm

D1: 50 X 50mm –

610X460mm

Long board and

Wide board

（Length X Width）

50 X 50 mm– 610X508mm D2: 50 X 50 mm –

610X 508mm

D1: 50 X 50 mm –

610X 508 mm

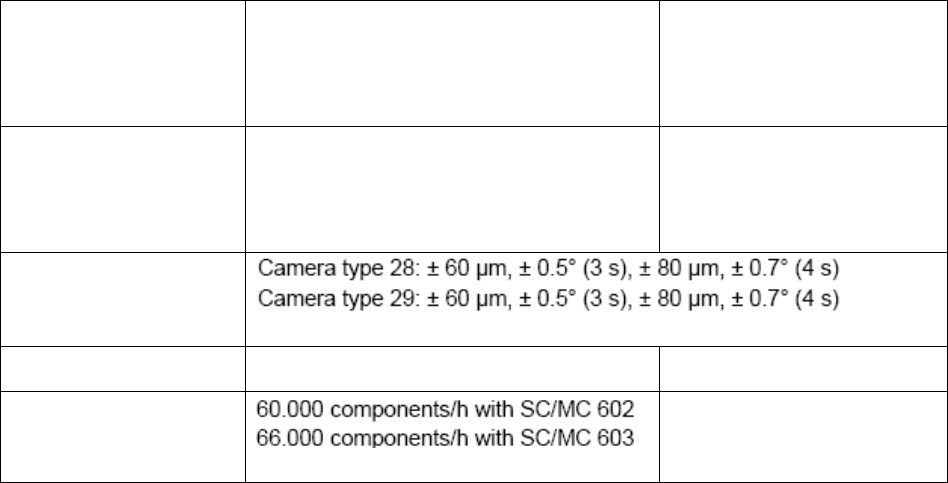

Placement accuracy

/angle accuracy

PCB thickness 0.3 to 4.5mm

Placement

performance

西门子贴片机 D4 培训报告第 7 页共 48 页

第二章： RV-Head（DLM3）

第一节：贴片头的介绍

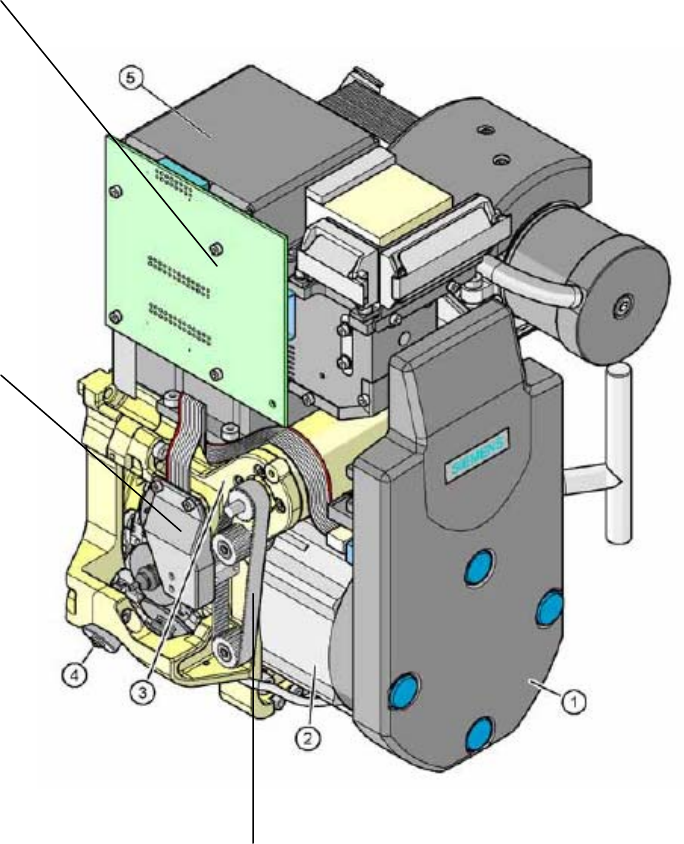

图一

⑦

⑧

⑥

①中间分配板 ⑥Z 轴皮带

②Star 旋转马达 ⑦照明电路板

③Z 轴马达 ⑧Z 轴 TOP Sensor

④抛料步进马达

⑤元件照相机（D4 用的相机类型有 28 号、29 号）

西门子贴片机 D4 培训报告第 8 页共 48 页

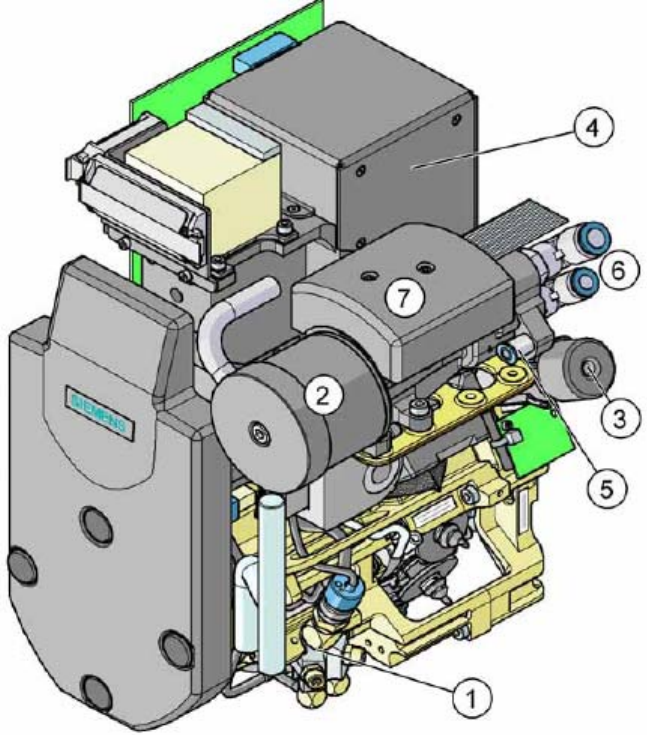

图二：

①吹气电磁阀

②消音气

③DP 步进马达

④头板

⑤用于提供压缩空气接口，主要是通过电磁阀产生吹气的

⑥用于提供压缩空气接口，通过真空发生器产生真空用于保持回路、取料及贴片

⑦真空测试板

西门子贴片机 D4 培训报告第 9 页共 48 页
