3 ． 西门子贴片机 D4 培训报告 第 5 页 共 48 页 5

100%1 / 48
2．

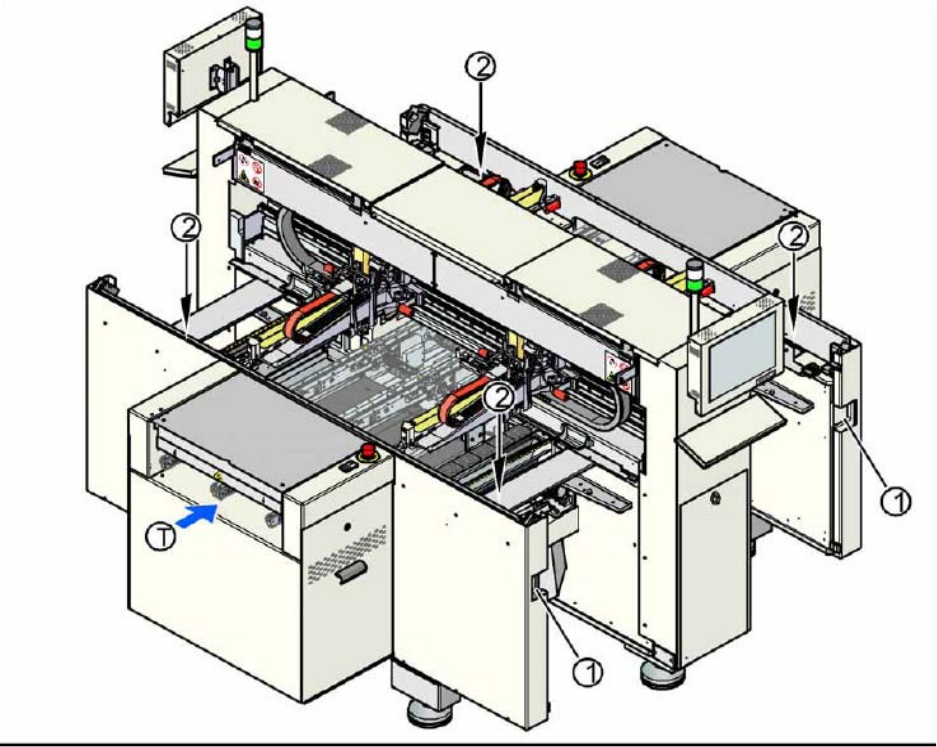

如上图所示其中：
T 表示进板方向由左到右。
①表示 1、4 区 Table 信号接口，与之对应的还有 2、3 区的 Table 信号接口
②表示各区 Table 上升的启动按键
西门子贴片机 D4 培训报告 第 4 页 共 48 页
4

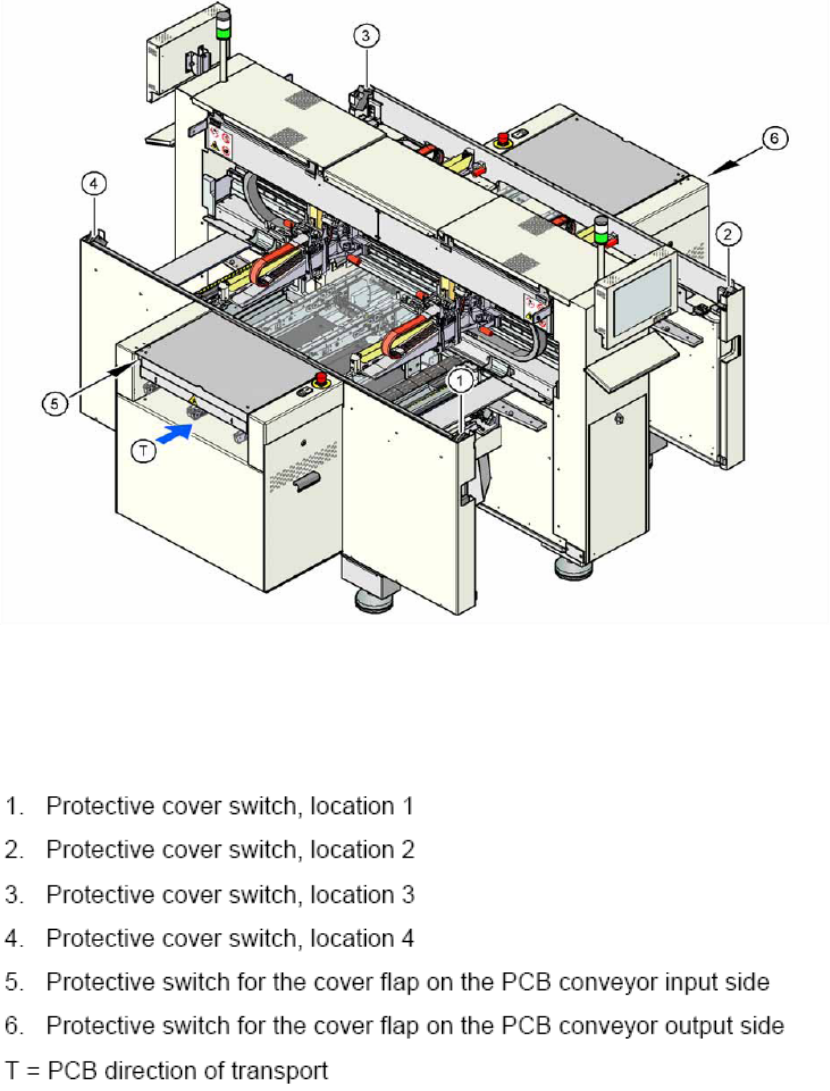

3．
西门子贴片机 D4 培训报告 第 5 页 共 48 页
5
第二节：D4 功能及其它说明
贴片机型号
贴片机各
部件及其他
西门子贴片机 D4 备注
Processing area HS50/60
表示 D4 是 HS50/60 的升
级版本
Y drive Lnear motor
X drive Motor with belt drive
伺服马达用皮带驱动
Y-motor cooling Through compressed air supply
X -motor cooling Through fan during component
pickup
PlacementHead Type
c&p12 表示 D4 只能使用 c&p12
的
c&p vision
DLM3
D 系列的都是 DLM3，如
HS50/60、S27 的是 DLM2
Max
component Height
6mm
c&p12 6mm/ c&p6 8.5mm/
p&p（D1 IC 头）19mm
conveyor 5part
D1、D2 3 part
Conveyor control
轨道控制卡 Tsp301 D1、D2 是 TSP201，两者
可以对换，但与 D4 不能
对换
SC
BOX PC（工业电脑） D1、D2 与 D4 一样
MC Micro BOX PC+USB DVD-LW
D1、D2 与 D4 一样
Basic software
最低版本 SC/MC602 D2 、 D1 最低版本
SC/MC603
MC operating
system
603WinXP
D1、D2 与 D4 一样
Single conveyor
Standard
（LengthX Width）
50 X 50 mm– 368X460 mm
D2: 50 X 50 mm –
460X460 mm
D1: 50 X 50 mm –
460X460 mm
Single conveyor
Wide board
（Length X Width）
50 X 50 mm– 368X508 mm
D2: 50 X 50 mm –
460X508mm
D1: 50 X 50 mm –
460X508 mm
