三、下表是气路各部件 工作时所需要的气压值 由上图可以看出： 1） 散料 Feeder 的气压值为手动设置 2.5+ /-0.1 bar。 2） D1、D2 Nozzle c hanger 所需要的气压值为 2.5+/-0.1 bar，而且手动可以设置的。 四、西门子旋转头气路 简介 因西门子旋转头气路与以前的一样，这里就不在介绍。 第四章： Cir cuit Loop( 电路 ) 主要介绍贴片机 380V 电压进来后是怎么转化机器各部…
二、下图是西门子贴片机 D4 气路系统分配图：
由以上可以看出，进入的压缩空气要求气压值是 5-10 bar，经过过滤器后要求值在
5.0+/-0.1 bar，然后气压在进行分配给散料 Feeder、切刀、上升 Table 及调宽轨道、Nozzle
changer 等，其中切刀、上升 Table 及调宽轨道是由电磁阀控制的。
西门子贴片机 D4 培训报告 第 17 页 共 48 页
17
三、下表是气路各部件工作时所需要的气压值
由上图可以看出：
1） 散料 Feeder 的气压值为手动设置 2.5+/-0.1 bar。
2） D1、D2 Nozzle changer 所需要的气压值为 2.5+/-0.1 bar，而且手动可以设置的。
四、西门子旋转头气路简介
因西门子旋转头气路与以前的一样，这里就不在介绍。
第四章：Circuit Loop(电路)
主要介绍贴片机 380V 电压进来后是怎么转化机器各部分所需要的电压的，安全回路是
怎么控制的以及轴控制部分等。
西门子贴片机 D4 培训报告 第 18 页 共 48 页
18
第一节：Main power suppley

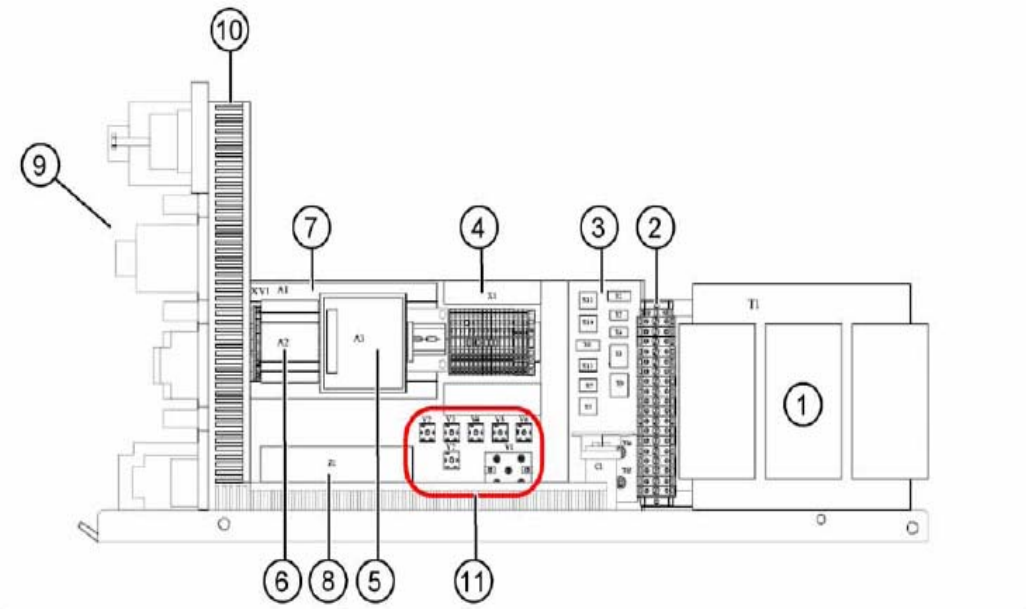

一、电源箱位于机台后侧 3 区与 4 区之间，将后盖打开，松开后侧螺丝，拉出电源箱即
可看到如下图所示：
其中①T1 代表变压器
②代表变压器输出端的连接排线
③连接器
④X1 是接线排，分配各路用的电源
⑤电源失效板，检测电源质量的一个控制板，主要检测 380V 电压是否有问题，当外部
提供的 380V 电压有问题时，把机台临时处理的数据会存放起来，不会执行后面的命令。例
如：当 380V 电压过低时，Z 轴正在贴片或取料，此时电源失效板就回给 MC 反馈信号，使 Z
轴升起来处于安全高度。
⑥A2 提供 5V 的电源（5V/3.6A），用于 1)图像切换控制卡 2)位于 MC 下面的 USB HUB
3)4 个切刀。
⑦A1 提供 24V 的电源，是由 3 相 380V AC 转化为 24V DC
⑧滤波器，主要作用是防干扰信号，滤波以后再进入变压器
⑨打开 3 区与 4 区中间的盖子看到的前视图,属于一些保护开关。
⑩限流板，主要有 7 个水泥电阻控制，开机瞬间，电流通过限流板的 7 个水泥电阻到机
器上，通过机台各部分的电流就小，避免一些部件的损坏，正常开机经过 7 个水泥电阻的电
压就很低了，电流也就很小。
（11）整流器，作用转化为合适需要的直流或交流。
