二、下图是西门子贴片机 D4 气路系统分配图：由以上可以看出，进入的压缩空气要求气压值是 5-10 bar ，经过过滤器后要求值在 5.0+/-0.1 bar ，然后气压在进行分配给散料 Feeder、切刀、上升 T able 及调宽轨道、Nozzle changer 等，其中切刀、上升 Table 及调宽轨道是由电磁阀控制的。西门子贴片机 D4 培训报告第 17 页共 48 页 17

第三章：气路部分

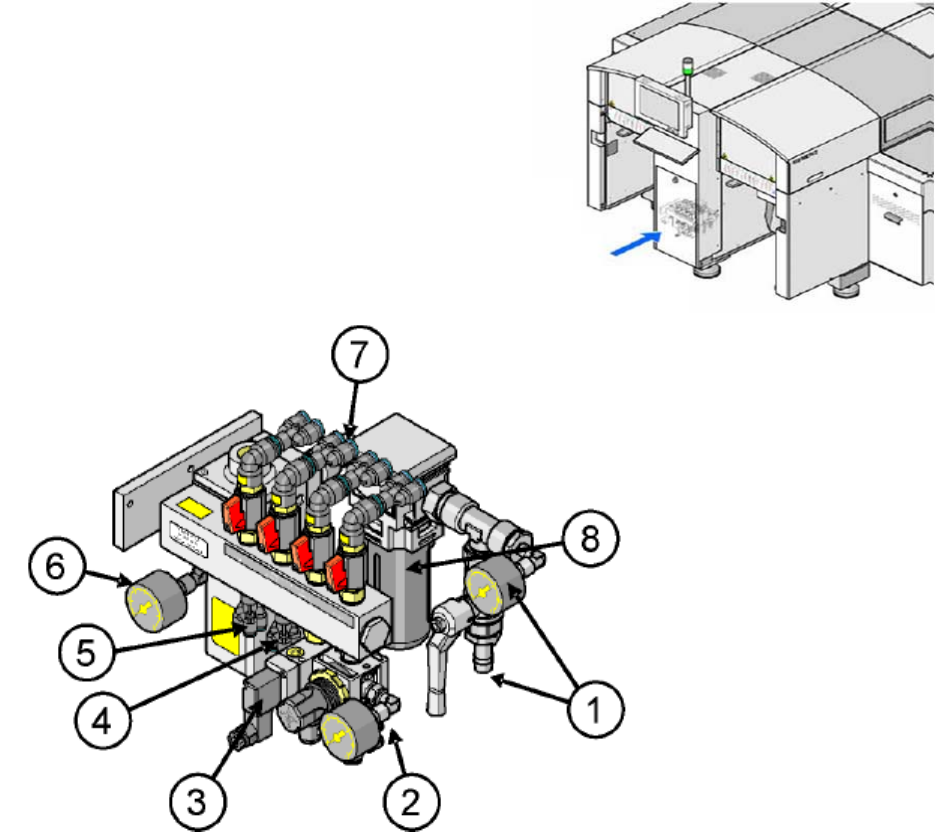

一、下图是西门子贴片机 D4 气动装置图，位于 1 区和 4 区中间下侧，打

开盖子可以看到如下图所示：

①外接来自压缩空气的气管，气压表显示的值要求在 5-10Bar

②供给 4 个区的散料 Feeder，此表的值是手动可调的，工作气压 2.5 bar。

③供给 4 个区的切刀及上升 Table，此工作时由电磁阀来控制，用电磁阀来控制的原因：

为了安全着想，当门打开后，切刀及上升 Table 不会动作。

④供给 4 个区的 Nozzle changer

⑤供给 4 个区更换 table 上升使用

⑥气压表要求是 5.0 bar，此值经过过滤器后显示的值

⑦用于 4 个区的贴片头取料和贴片时所需要的真空及吹气

⑧过滤器，主要用于滤去一些水份及气体中的杂质。

西门子贴片机 D4 培训报告第 16 页共 48 页

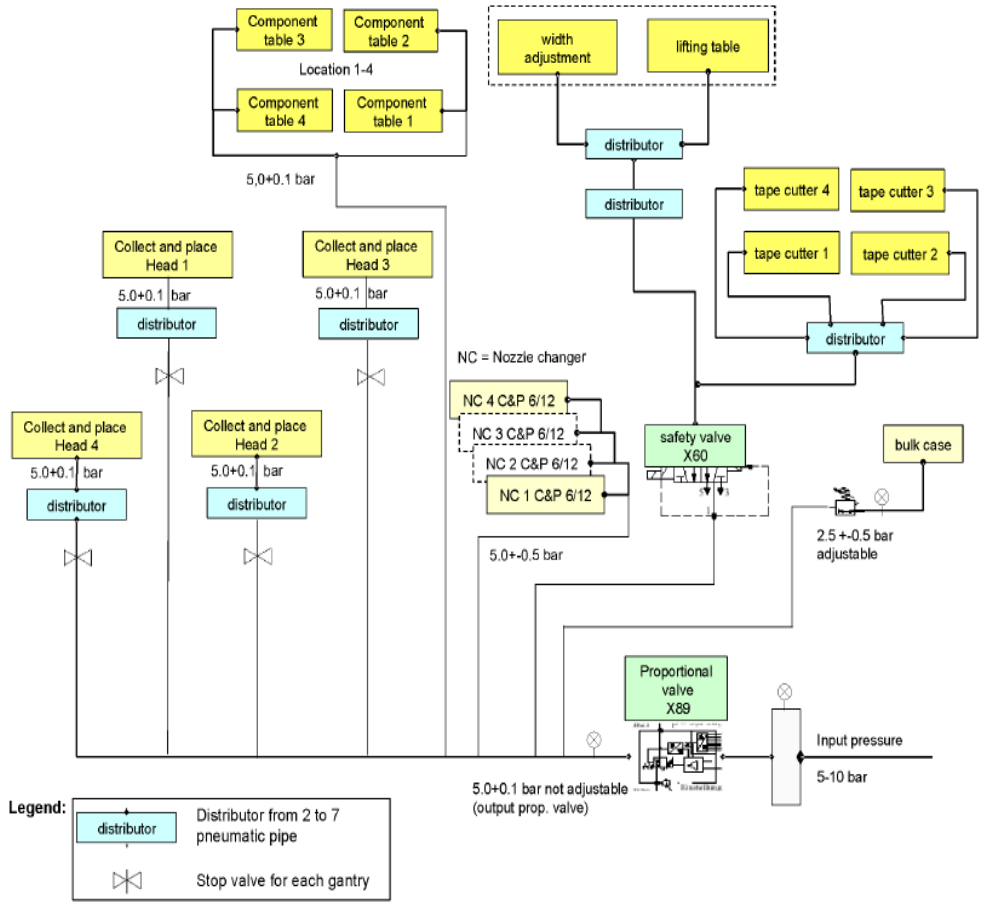

二、下图是西门子贴片机 D4 气路系统分配图：

由以上可以看出，进入的压缩空气要求气压值是 5-10 bar，经过过滤器后要求值在

5.0+/-0.1 bar，然后气压在进行分配给散料 Feeder、切刀、上升 Table 及调宽轨道、Nozzle

changer 等，其中切刀、上升 Table 及调宽轨道是由电磁阀控制的。

西门子贴片机 D4 培训报告第 17 页共 48 页

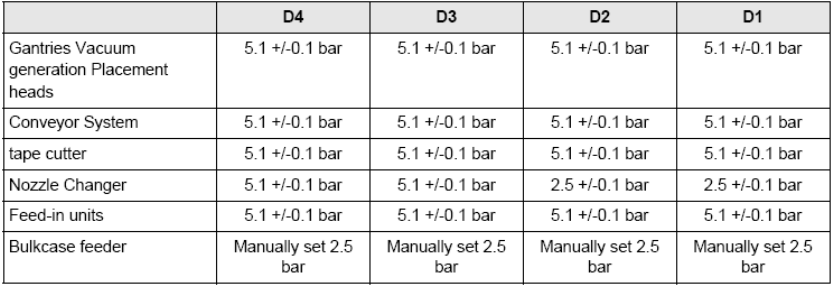

三、下表是气路各部件工作时所需要的气压值

由上图可以看出：

1）散料 Feeder 的气压值为手动设置 2.5+/-0.1 bar。

2） D1、D2 Nozzle changer 所需要的气压值为 2.5+/-0.1 bar，而且手动可以设置的。

四、西门子旋转头气路简介

因西门子旋转头气路与以前的一样，这里就不在介绍。

第四章：Circuit Loop(电路)

主要介绍贴片机 380V 电压进来后是怎么转化机器各部分所需要的电压的，安全回路是

怎么控制的以及轴控制部分等。
