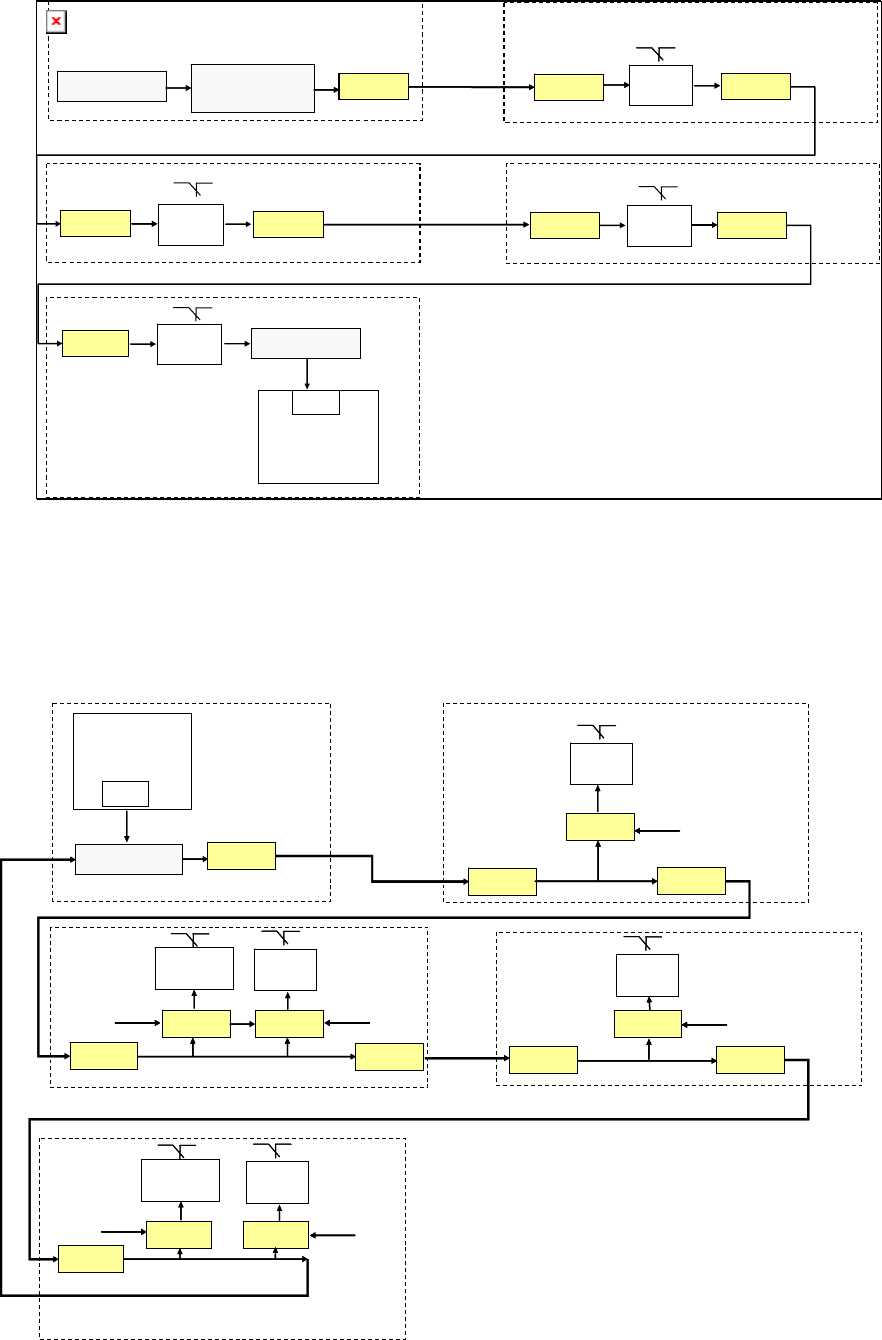

例如 1、Component table 电源回路原理图
由图上可知：
1）4 个 table 是并联的，当 4 个 table 都连接好以后，12V 电源输入到 CAN I/O module
sector4 形成电源安全回路。
2）当一个或多个 table 没有连接好，CAN I/O module sector4 得到的电压就是 0V，机 器
软件显示器上显示 table 没有连接好。
例如 2、Covers 的电源安全回路
co-table
1
03032396
co-table
4
co-table
3
co-table
2
X3bf_2
X400_34(24V)
Resistor R1
3,3 kOhm
Sector 4
X3af_2
X6df_2
CAN I/O
module sector 4
X5qb_3
X6af_2
Sector 1
03032403
X6bf_2
X3cf_2
X6cf_2
X3df_2
03032394
X400_23
Sector 2
Sector 3
Sector 4
03032404
co-table
1
03032396
co-table
4
co-table
3
co-table
2
X3bf_2
X400_34(24V)
Resistor R1
3,3 kOhm
Sector 4
X3af_2
X6df_2
CAN I/O
module sector 4
X5qb_3
24V 12V
12V
Cover
1
03032396
X3bf_3
Sector 4
X3af_3
X6df_3
CAN I/O
module sector 4
X5qb_2
X6af_3
Sector 1
03032403
X6bf_3
X3cf_3
X6cf_3
X3df_3
03032394
X400_22
Sector 2
Sector 3
Sector 4
03032404
X5af_4
X4bf_4
Cover
PCB Output
X5bf_4
Cover
2
Cover
3
Cover
PCB Input
Cover
4
X5cf_4
X4df_4 X5df_4
24V
24V
24V
24V
24V
24V
Cover
1
03032396
X3bf_3
Sector 4
X3af_3
X6df_3
CAN I/O
module sector 4
X5qb_2
X6af_3
Sector 1
03032403
X6bf_3
X3cf_3
X6cf_3
X3df_3
03032394
X400_22
Sector 2
Sector 3
Sector 4
03032404
X5af_4
X4bf_4
Cover
PCB Output
X5bf_4
Cover
2
Cover
3
Cover
PCB Input
Cover
4
X5cf_4
X4df_4 X5df_4
24V24V
24V24V
24V24V
24V24V
24V24V
24V24V
西门子贴片机 D4 培训报告 第 28 页 共 48 页
28
由上图得知：
1） 入口、出口 2 个侧门盖、4 个门盖共 6 个是并联的，当所有的门盖都关闭时，
0V 电压到 CAN I/O module sector 4。
2） 当有一个或多个门盖打开，就有 24V 电压进入 CAN I/O module sector 4，机器
软件显示器上就会显示有门盖没有关好。
（二）反馈信号（Feed back signal）
K1 要有动作信号，必须满足 3 个条件：
（1） 首先有 24VDC 电源加到 K1 的 A1 上 Y10、Y12 的回路闭合
（2） 要有一个触发信号使 24V 从 Y33 到 Y34 形成回路
（3）安全回路从 Y10 发出，经过 2 个紧急停止键、4 个 star 键、4 个 stop 键、4 个 com table
接口、4 个 feeder 护盖、6 个盖子（门盖 4 个、入口处、出口处侧盖共 2 个），到 Y12 形成
安全回路是闭合的。
西门子贴片机 D4 培训报告 第 29 页 共 48 页
29
三、 安全回路有问题如何解决？
1、 当安全回路有问题时，解决方法如下：
通过看 station 的显示器，一般会显示如下信息，按下 star 键就会显示如：门盖没有关
好或急停被按下等的图标，但不会具体显示是那个区的门或哪个急停键被按下，如下
图所示，需要根据显示的门盖逐个确认门盖是否关好了。
2、如果 station 显示器上无显示任何部位安全回路有问题，可以通过测 table 接口电压的方
法进行解决，具体方法如下：拆下西门子贴片机 D4 一个区的 table，用万用表测其机台上 table
接口的电压，具体如下：
1） 先测 1 区的 table，测脚 3 有
24V 电压，脚 4 无 24V 电压，
说明此 table 前的回路是好
的，否侧判定 1 区由急停键
→门盖→feeder 护盖→table
接口某处有问题。
2） 若 1 区测的电压测脚 3 有
24V 电压，脚 4 无 24V 电压
说明 1 区的回路是好的，再
测 2 区判定 2 区的回路是否
好的，方法同上。
3） 进行从 1 区→2 区→3 区→4
区的顺序逐个进行测量电压
确认，逐个进行排除，逐个
进行解决。
