第二节：D 系列贴片机进板过程
一、进板过程图
感应到第 1 片板后
开始做减速运动
第 2 片板感应到板后，延
时约 50s 开始做减速运动
西门子贴片机 D4 培训报告 第 42 页 共 48 页
42

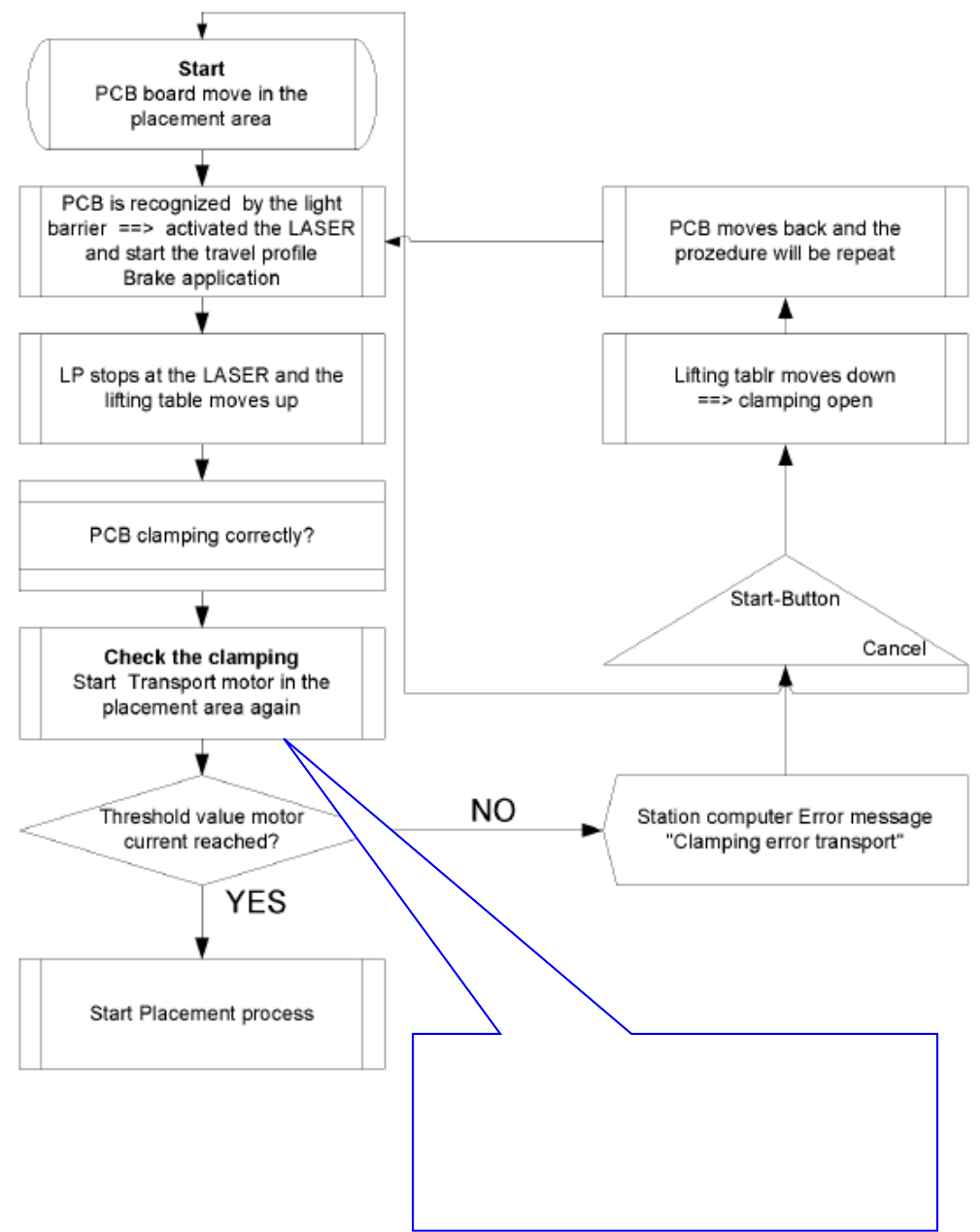

二、Check the PCB board clamping 过程
检查板是否加紧，轨道传皮带再次进行传送，根据夹紧 PCB 板的
程度不同，马达会通过皮带的运动产生一定的电流大小，与夹紧
板所需要的电流大小做比较。当电流达到所需的值时进行贴片，
否则报错。由此可见，PCB 是否被夹紧，是靠皮带再次运转，最
终转化为马达电流大小检测的。所以，更换完轨道的传送皮带后，
皮带张力的大小一定要测试。
西门子贴片机 D4 培训报告 第 43 页 共 48 页
43

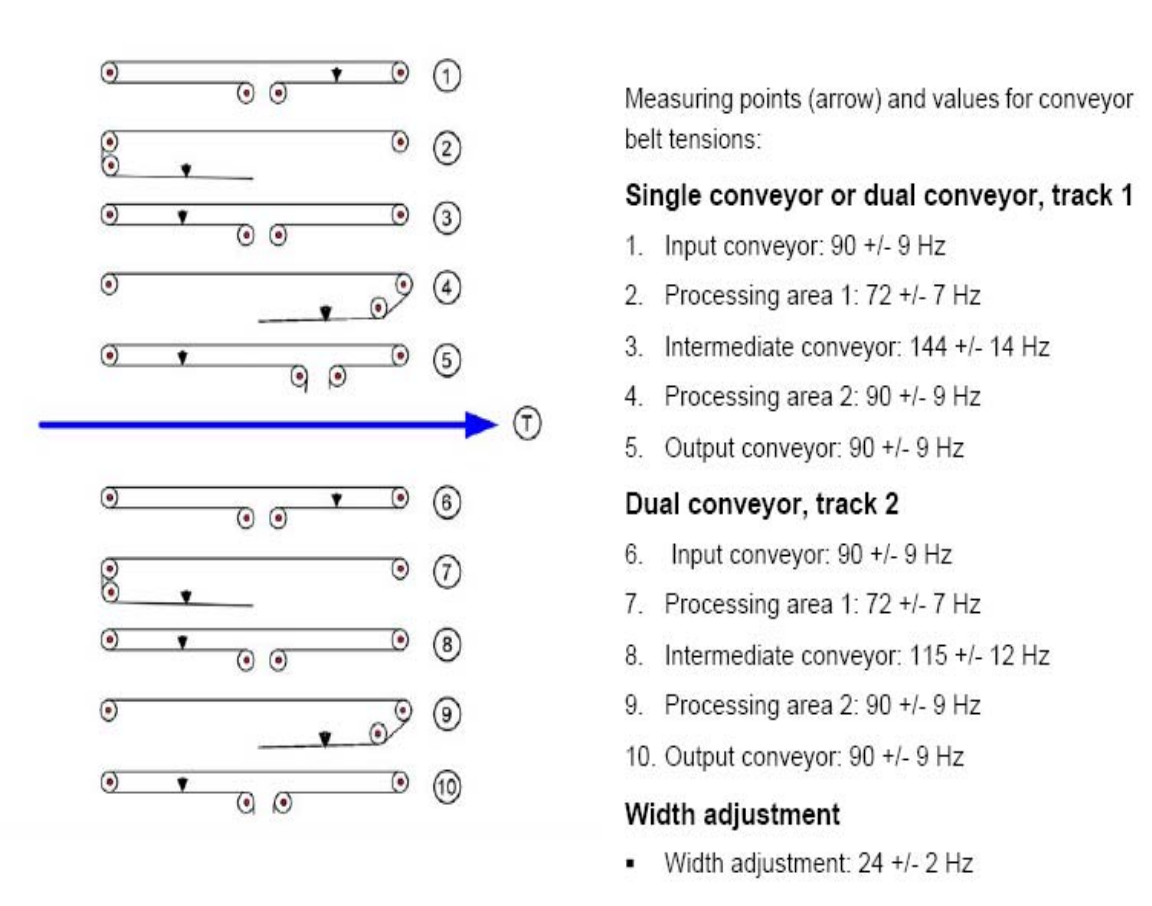

三、D 系列轨道传送皮带张力和测试点介绍
当 D 系列更换新的皮带后，一定要测试皮带的张力，否则轨道夹板时会报错，
以下是 D4 皮带的张力参数及测试点。
