三、 在每个区的侧面具有 sector ， 1 、 2 、 3 、 4 区侧面分别是 sector1 、 sector2 、 sector3 、 sector4 见下图所示： 西门子贴片机 D4 培训报告 第 21 页 共 48 页 21

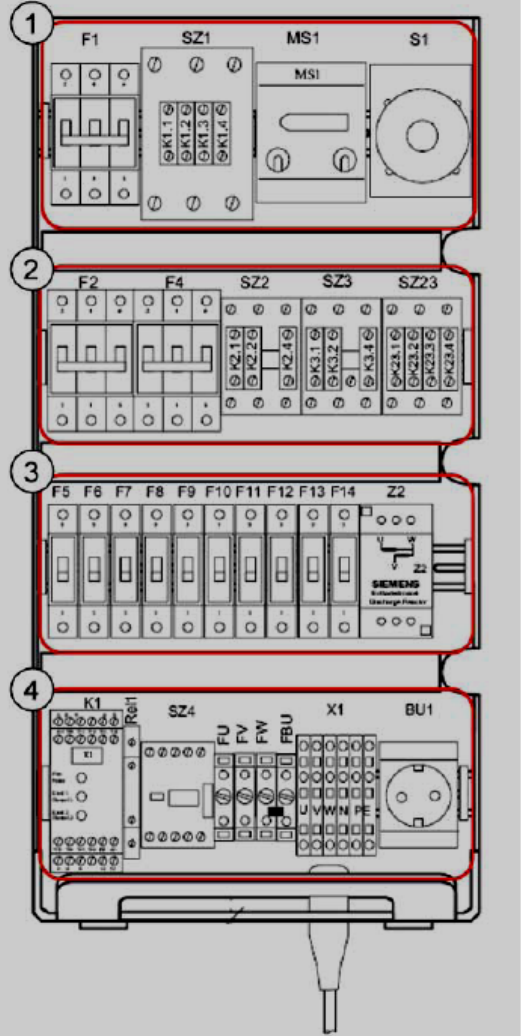

二、位于机台后侧 3 区与 4 区之间，将后盖打开看到如下图所示：
①
F1：3 相 380V 交流
SZ1：主接触器 380V
MS1：马达保护开关
S1：主开关
②
F2：输出 5V 的电压
F4：3x140VAC 用于 X/Y axis
SZ2、SZ3、SZ23 伺服保护主继电器，
保护 保护主轴 X、Ｙ轴用
③ ＦＸ是副继电器
F5 提供 Star 轴 150VDC 工作电压
F6 提供 Z/DP 轴 40VDC 工作电压
F7 提供交换 Table 40VDC 电压
F8 提供轨道处理 40V 电压
F9 提供交换 Table 8VDC 电压
F10 提供 40V 照明电压
提供 F11 用于 24VDC 分配到 2、4 区
F12 Micro BOX PC（MC）24VDC
F14 用于 24V 轨道控制卡 TSP301
Z2 放电电感
④K1 保护副继电器，保护安全回路
Relay1：连接启动键
ＳＺ４：软件启动信号
以下是输入电源保险，接地
FU fuse 6.3AT 220VAC to GND
FV fuse 6.3AT 220VAC to GND
FW fuse 6.3AT 220VAC to GND
FBU fuse 6.3AT 220VAC to GND
X1 接线端子，主要是 380
BU1 外接电源插座，提供２２０Ｖ电源
西门子贴片机 D4 培训报告 第 20 页 共 48 页
20

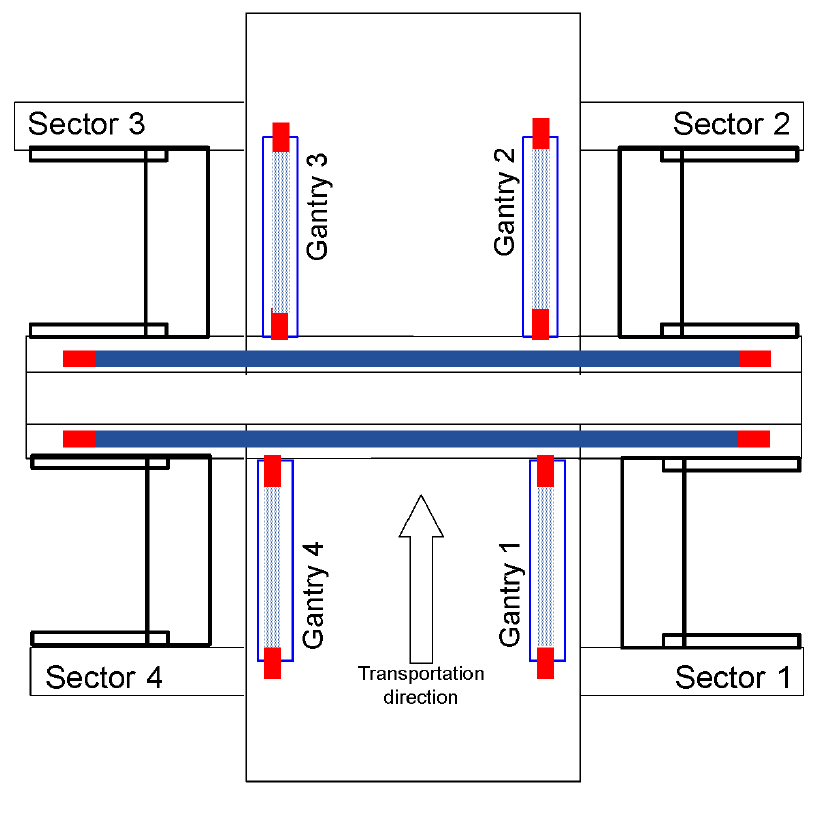

三、在每个区的侧面具有 sector，1、2、3、4 区侧面分别是 sector1、sector2、sector3、sector4
见下图所示：
西门子贴片机 D4 培训报告 第 21 页 共 48 页
21

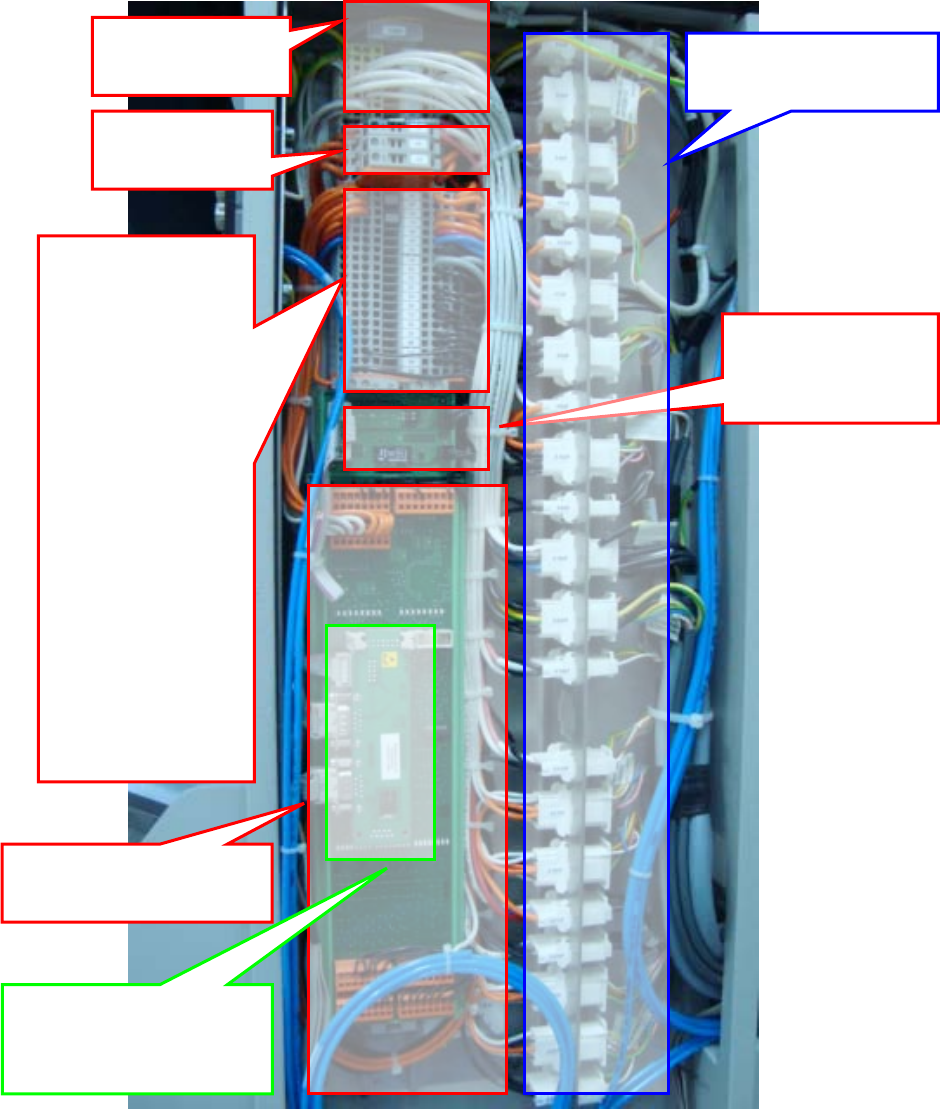

打开 4 区侧面的盖子，就能看到如下图所示 sector4，
X400Terminal strip
(Power supply)
两个 24V的保险
供给 1、4 区的
接线端子其中 22~34 是
黑色的线，只有 sector4
有，作用如下：
22：门信号
23：Table 信号
24：急停键信号
25：feeder 上盖板信号
26：star 信号
27：stop 信号
28：software 由机器发
出，是输出信号
29：s—ready 信号
31：急停输出端
32：钥匙开关
33 急停串联回路
34：table 的一些信号
can bus terminator
for changeoverqf
table(assembly
A3)
CAN I/O module qb
(assembly ) A1
connections
df
(p
lu
g
-in connectors
)
CAN Interface qe
(assembly )
在 CAN I/O module 板的上面
A2
