第二节：西门子贴片机头板一、打开头板盖子，从上面就能看到如下图所示的头板西门子贴片机 D4 培训报告第 11 页共 48 页 11

将西门子贴片机 D4 前半头拆下来后，可以看到如下图所示

①Star Fitted

②Z-axis down sensor

③DP 马达读头

④Star 旋转运动的环形轨道

⑤Star 轴的中心轴

西门子贴片机 D4 培训报告第 10 页共 48 页

10

第二节：西门子贴片机头板

一、打开头板盖子，从上面就能看到如下图所示的头板

西门子贴片机 D4 培训报告第 11 页共 48 页

11

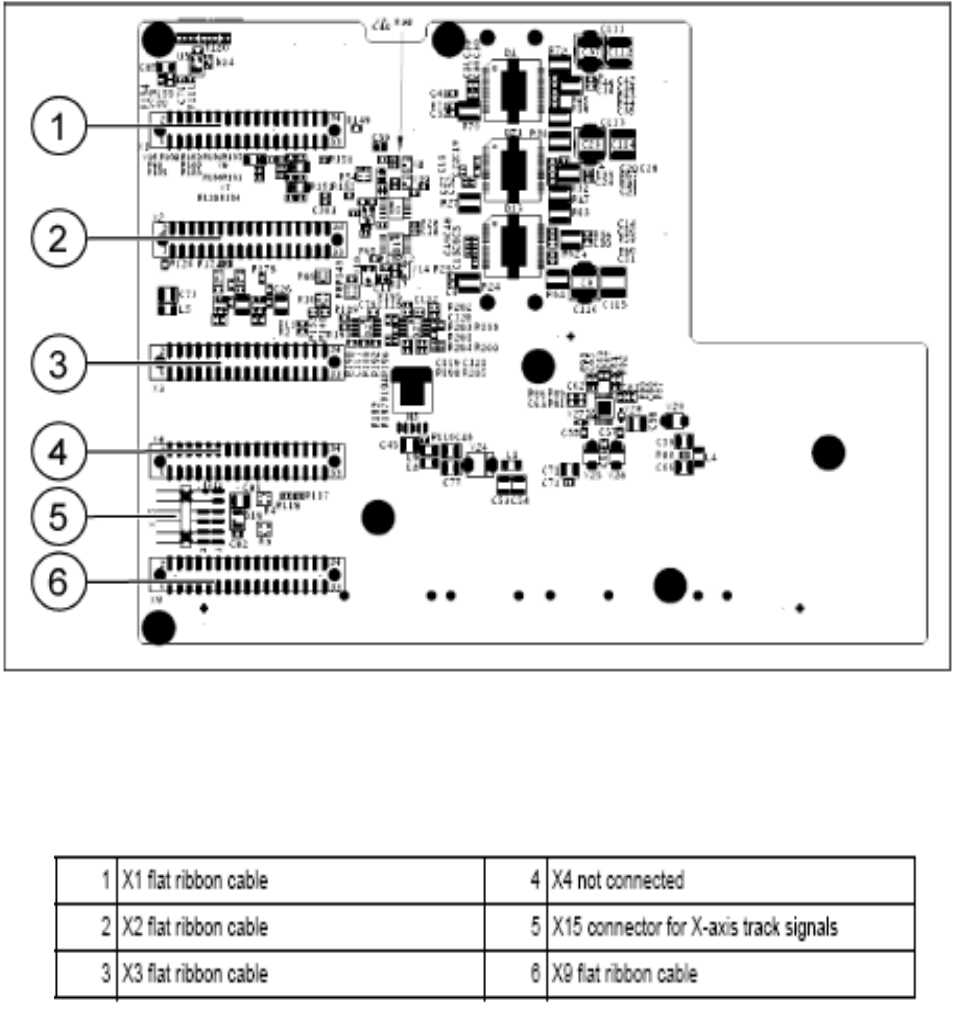

从头板背面看到的图像如下：

其中：

西门子贴片机 D4 培训报告第 12 页共 48 页

12
