在头板上面还有 vision processor board ，如下图所示， 其中： 备注：头板上和 V ision processor board 都有 TQM, 硬件完全一样，只是装的 软件不同。 西门子贴片机 D4 培训报告 第 14 页 共 48 页 14

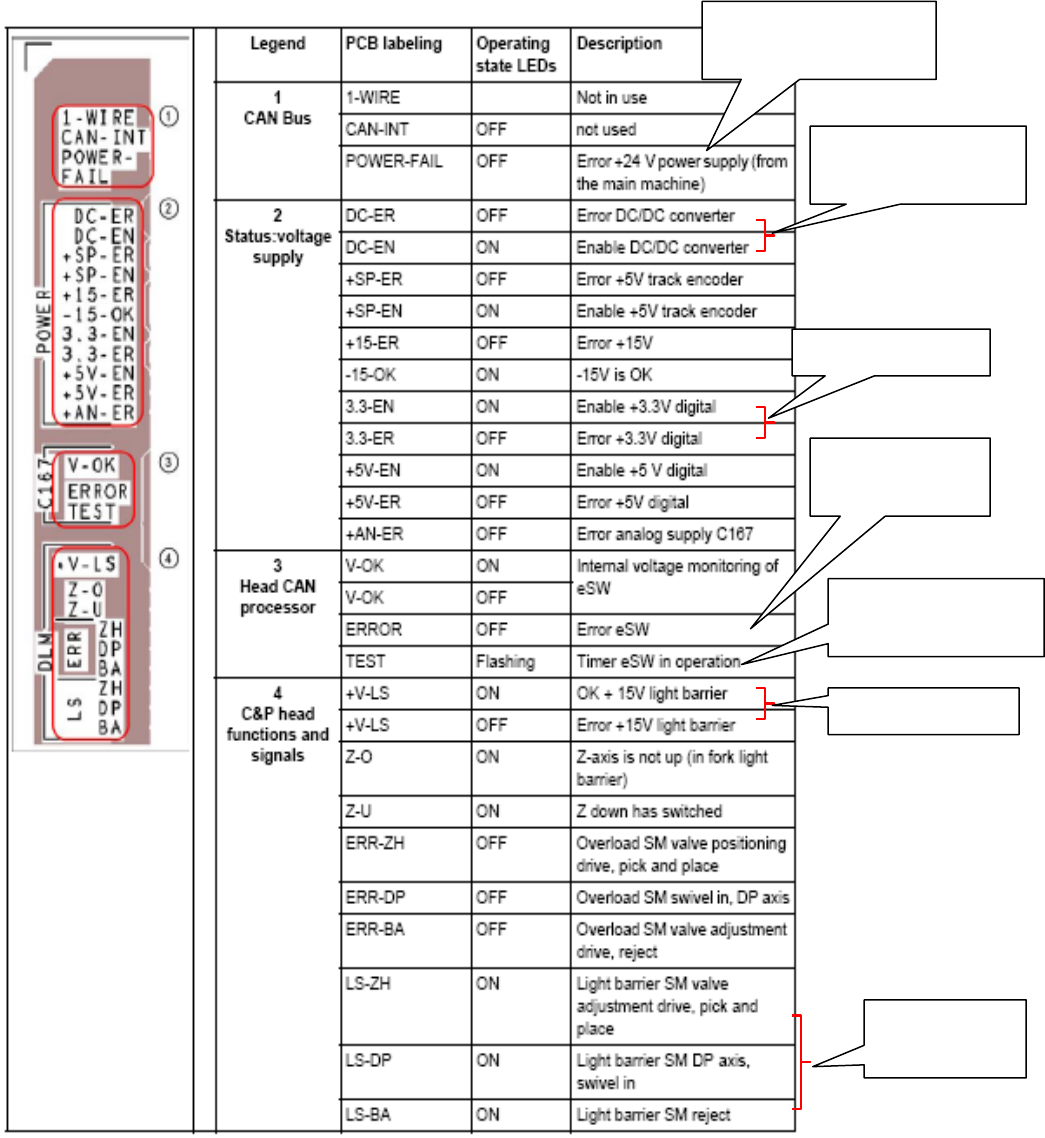

在头板上有一排 LED 指示灯，共有 28 个，主要显示 Can bus、头部工作电压、3
个头部 step motor 等工作是否正常，当机台有故障时，可以通过看 LED 指示灯知道故障的
原因及部位，然后去进一步分析问题、处理问题。现指示灯显示的具体功能如下：
3 个 Step motor
工作的指示灯
15V 供头部盾形板
3.3V 供 TQM 板用
头板控制软件是否
错误，错误时亮红
测试头板是否错误，正
常时绿灯一闪一闪的
头板功能具有 DC/DC转
化，如 15V 转化为 5V
正常不亮灯，当头上 24V
电压不正常时亮红灯
西门子贴片机 D4 培训报告 第 13 页 共 48 页
13
在头板上面还有 vision processor board ，如下图所示，
其中：
备注：头板上和 Vision processor board 都有 TQM,硬件完全一样，只是装的
软件不同。
西门子贴片机 D4 培训报告 第 14 页 共 48 页
14
第三节：如何更换西门子头板及 vision processor board
由于西门子头板及 vision processor board 上都有 DIP Switch,每个区的 DIP
Switch 设置不同，因此与不同的区更换西门子头板及 vision processor board 后，
DIP Switch 都要正确的设置。
一、西门子头板上 D4 每个区的 DIP Switch 设置方法如下：
1、2、3、4 代表的区域，
在设定
DIP Switch 时
首先看是几区，然后在根
据右表格中的对应的区
进行设定
1 区域 8 个 DIP Switch
的设定，全部为 OFF
二、vision processor board 上 DIP Switch 的设定，方法同上，如下图所示：
