第三节：如何更换西门子头板及 vision processor board 由于西门子头板及 vision processor board 上都有 DIP Switch, 每个区的 DIP Switch 设置不同，因此与不同的区更换西门子头板及 vision processor board 后， DIP Switch 都要正确的设置。 一、西门子头板上 D4 每个区的 DIP Switch 设置方法如下： 1 、 2 、 3 、 4 代…

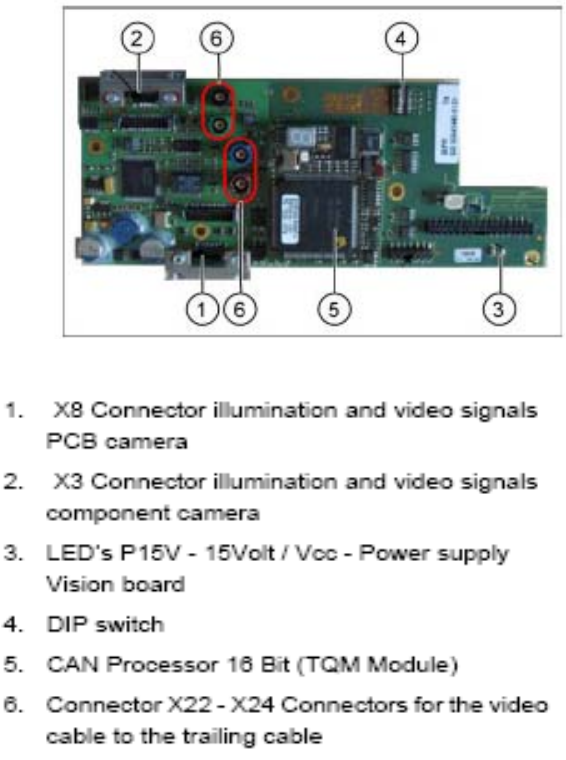

在头板上面还有 vision processor board ，如下图所示，
其中：
备注：头板上和 Vision processor board 都有 TQM,硬件完全一样，只是装的
软件不同。
西门子贴片机 D4 培训报告 第 14 页 共 48 页
14
第三节：如何更换西门子头板及 vision processor board
由于西门子头板及 vision processor board 上都有 DIP Switch,每个区的 DIP
Switch 设置不同，因此与不同的区更换西门子头板及 vision processor board 后，
DIP Switch 都要正确的设置。
一、西门子头板上 D4 每个区的 DIP Switch 设置方法如下：
1、2、3、4 代表的区域，
在设定
DIP Switch 时
首先看是几区，然后在根
据右表格中的对应的区
进行设定
1 区域 8 个 DIP Switch
的设定，全部为 OFF
二、vision processor board 上 DIP Switch 的设定，方法同上，如下图所示：
西门子贴片机 D4 培训报告 第 15 页 共 48 页
15
第三章：气路部分
一、下图是西门子贴片机 D4 气动装置图，位于 1 区和 4 区中间下侧，打
开盖子可以看到如下图所示：
①外接来自压缩空气的气管，气压表显示的值要求在 5-10Bar
②供给 4 个区的散料 Feeder，此表的值是手动可调的，工作气压 2.5 bar。
③供给 4 个区的切刀及上升 Table，此工作时由电磁阀来控制，用电磁阀来控制的原因：
为了安全着想，当门打开后，切刀及上升 Table 不会动作。
④供给 4 个区的 Nozzle changer
⑤供给 4 个区更换 table 上升使用
⑥气压表要求是 5.0 bar，此值经过过滤器后显示的值
⑦用于 4 个区的贴片头取料和贴片时所需要的真空及吹气
⑧过滤器，主要用于滤去一些水份及气体中的杂质。
