Samsung Compo nent Placer SM421 Intr oducti on 7-8 7-2. signal tower 7. 在 Ai r F il t er 的左 侧 F it t in g 连接 空压 管。 此时 ， 请确 认 设 备安 装 工厂 内 A ir M a in 连接部是否安装 Air Filter 。 8. 旋转调整器的把手， 调节气压到 0.45~0.55 Mp a 。（设备最大耗气量 260 N …
7-7

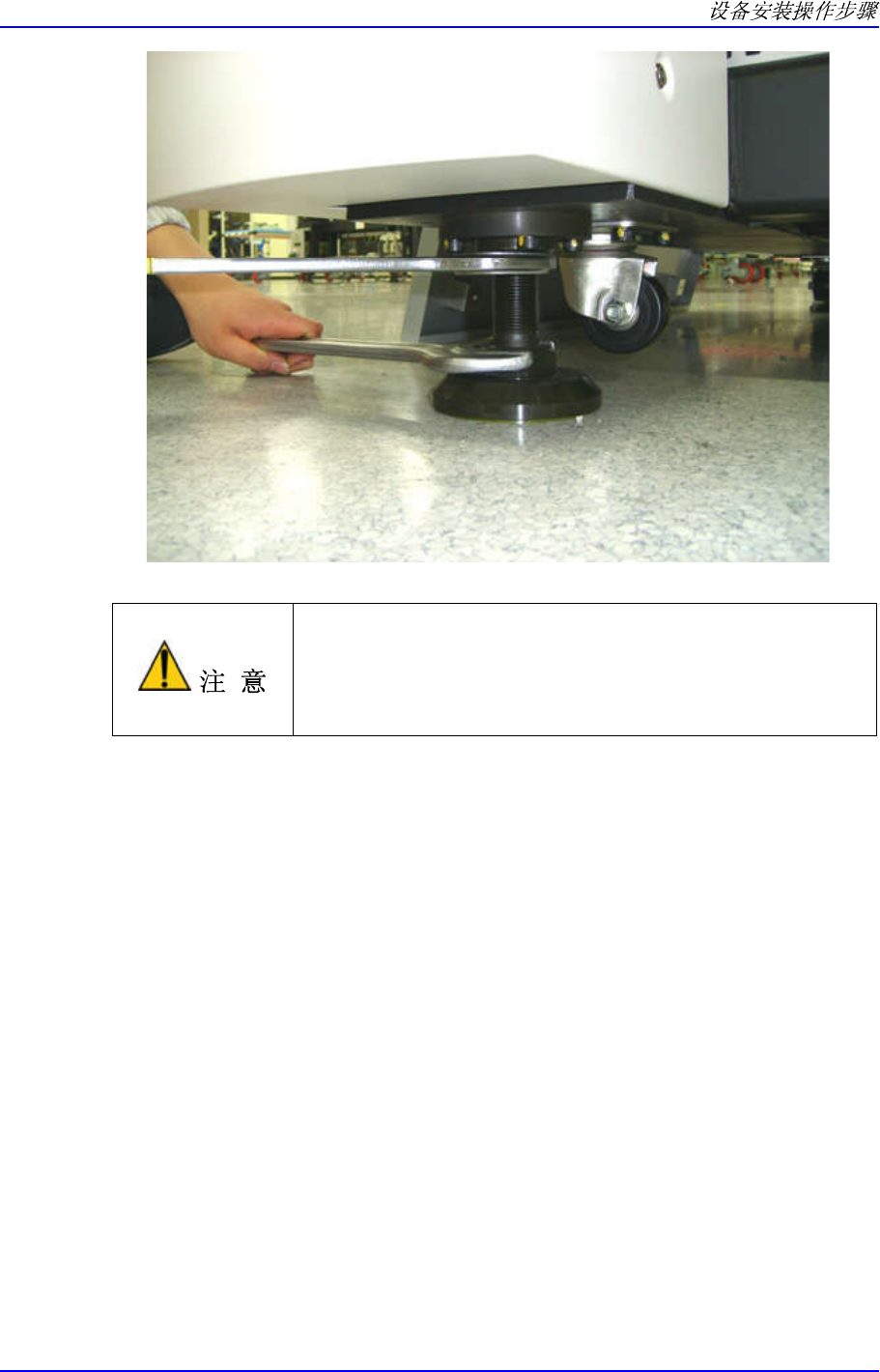

设备在未保持水平时机器精密度会受到影响。一定要保证设
备水平放置 并检查设备 Foot 被锁紧。
锁定螺母和Foot螺丝上不可沾有Grease。如果涂抹了请清洗
Grease, 否则运行设备时,会发生螺母的松动导致设备损伤。

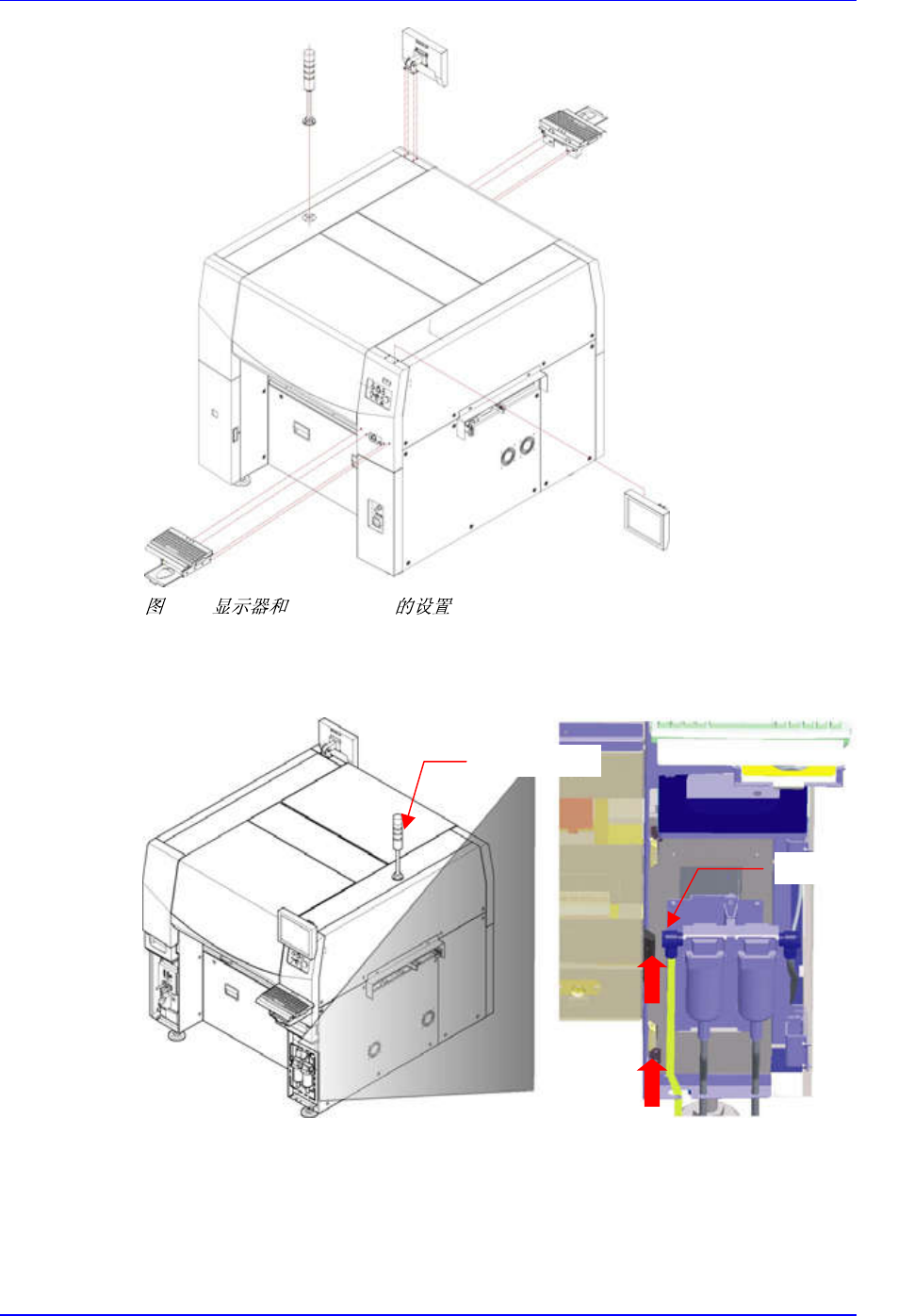

6. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧
紧螺钉) 。
7. 用4个螺钉将 Tower lamp安装在上表面左侧,并将 Tower Lamp 连接在设备内
左侧的连接器上。
8. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教框。
(7.1 connector
参照)
Samsung Component Placer SM421 Introduction
7-8
7-2. signal tower
7. 在Air Filter的左侧Fitting连接空压管。此时，请确认设备安装工厂内Air Main
连接部是否安装Air Filter。

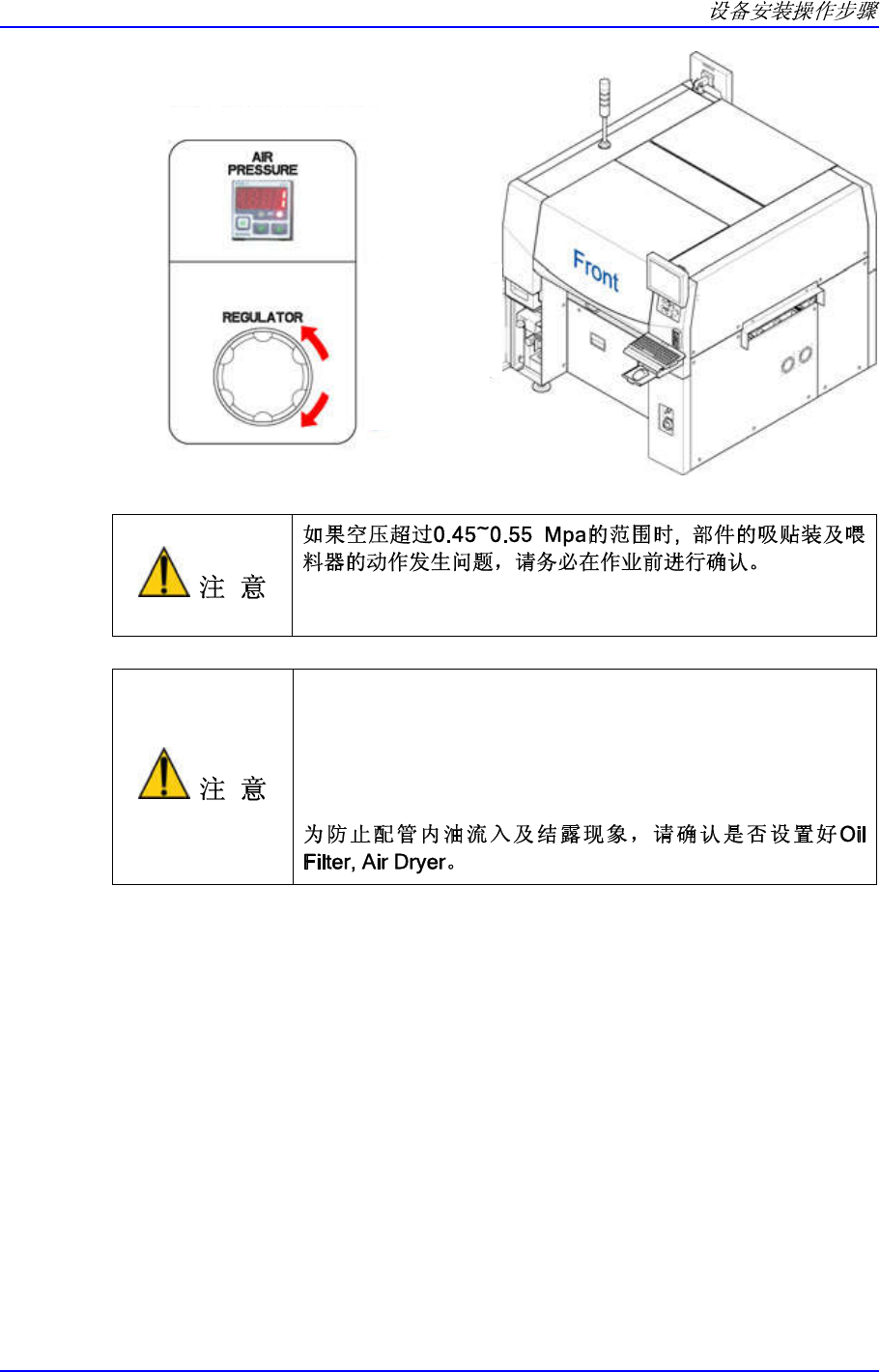

8. 旋转调整器的把手，调节气压到 0.45~0.55 Mpa。（设备最大耗气量
260 Nℓ/min. 此时，输入空压胶皮管的直径建议使用外径 16mm 以上。）
黄色灯 亮灯
Left Fitting
7-9
必须使用符合设备空压消耗量的压缩机。否则，因设备内气
压不足影响贴装质量
由于压缩机过于陈旧引起配管漏油可能导致各台设备的致命
出错。一旦配管作业完毕外界杂质如Chips及burs会留在内部
，因此建议在配管末端包一块洁净的布冲洗配，如果布仍保
持清洁而且没有污染的迹象，几次冲洗后就可以将气管连接
到设备。检查干燥器（防止湿气凝缩在管内）是否已安装。
压力增加
(顺时针方向)
压力减小
(逆时针方向)
允许范围: 0.45~0.55Mpa
