Samsung Component Placer SM421 Intr oduction 5-6 5.4.2. The Sensor Part List （传感器部品清单） 5-1. T h e table of sensor part list No P ART NO P ART NAME TYPE Q’TY REMARK 1 J3212022A PHOTO SENSOR EE-SX674 12 X /Y -AXIS HOM E/LI…
5-5
5.4.
5.4.1. The Sensor Lay-Out（传感器的排列图）
5-4. Layout
Samsung Component Placer SM421 Introduction
5-6
5.4.2. The Sensor Part List（传感器部品清单）
5-1. The table of sensor part list
No PART NO PART NAME TYPE Q’TY REMARK
1 J3212022A PHOTO SENSOR EE-SX674 12 X/Y-AXIS HOME/LIMIT
2 J3212048A MICRO PHOTO SENSOR PM-U24 12 Z-AXIS HOME/LIMIT
3 J9083184A R HOME SENSOR CABLE ASS’Y SM21-HD013 6 THETA
4 J9080778B ANC SENSOR CABLE ASS’Y SM-CV010 2 ANC SENSOR OPEN / CLOSE
5 J32110015B PHOTOELECTRIC SWITCH E3T-ST11 2M 8 FEEDER UNLOCK CHECK
6 J3211048A PHOTO SENSOR E3S-LS3N 4 PCB DETECTING
7 J3212004A PHOTO SENSOR EE-SX672A 1 AUTO PCB WIDTH-HOME/LIMIT
8 J3212027A MICRO PHOTO SENSOR PM-L24 2 MIRROR HOME
9 J34091001A SAFETY DOOR SWITCH D4NS-2BF 2 CHECK DOOR OPEN
10 J9060412A SM321 VACUUM SENSOR BOARD J9060412A 1 CHECK VACUUM PRESSURE
11 J90831139A FRONT AREA SENSOR CABLE ASS’Y SM411-CV016 2 SAFETY SENSOR
J90831141A REAR AREA SENSOR CABLE ASS’Y SM411-CV018 2 SAFETY SENSOR
Module Function
6-1
第6章. Module Function
6.1. Head Head Assembly
6.1.1. Head组件

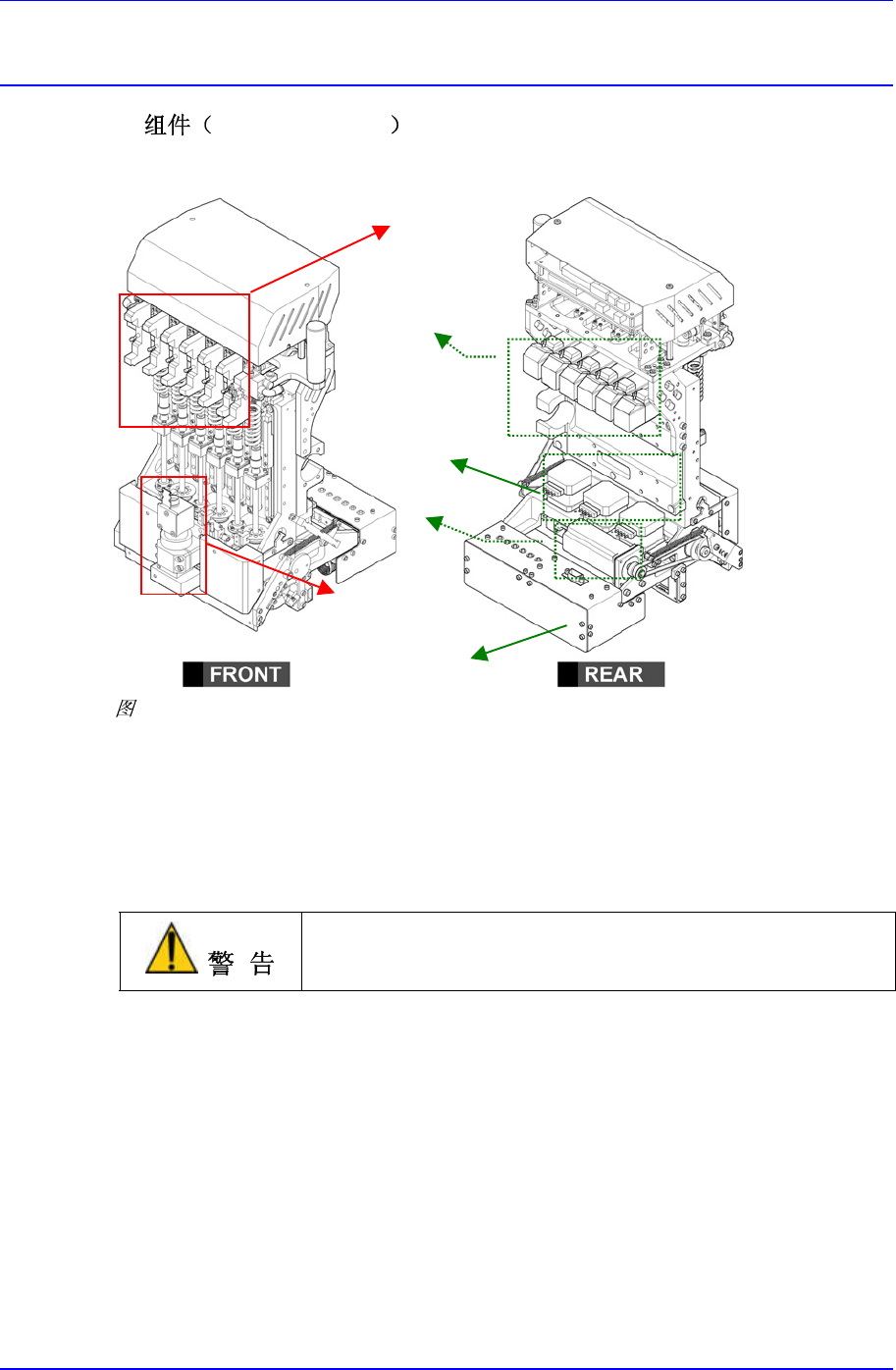

6-1. Head Assembly
吸头组件 （ Head Assembly ） 用一个模块制作 ， 此模块由6个轴单元 （ Spindle
Units）来构成。
每个Spindle有各自的Flying Vision Camera，因为它采用了非接触式部品排列方
式（中心定位方式），使得设备运行操作更加稳定。为了从带式喂料器（Tape
Feeder ） 同 时 Pickup 所 有 Spindle ， 安 装 Spindle 时 每 个 Spindle 之 间 留 有 间 隙
(30.00mm)。
当吸头的Z轴下降时，将手伸到吸头下面可能有受伤的危险。
设备运行时不可以将手伸到吸头下面。
真空阀（Vacuum Valve）
θ轴的马达
基准点摄象机
（Fiducial Camera）
Flying Vision
Z轴的马达
Mirror轴 Motor
