3.3.4.
Conveyor 轴

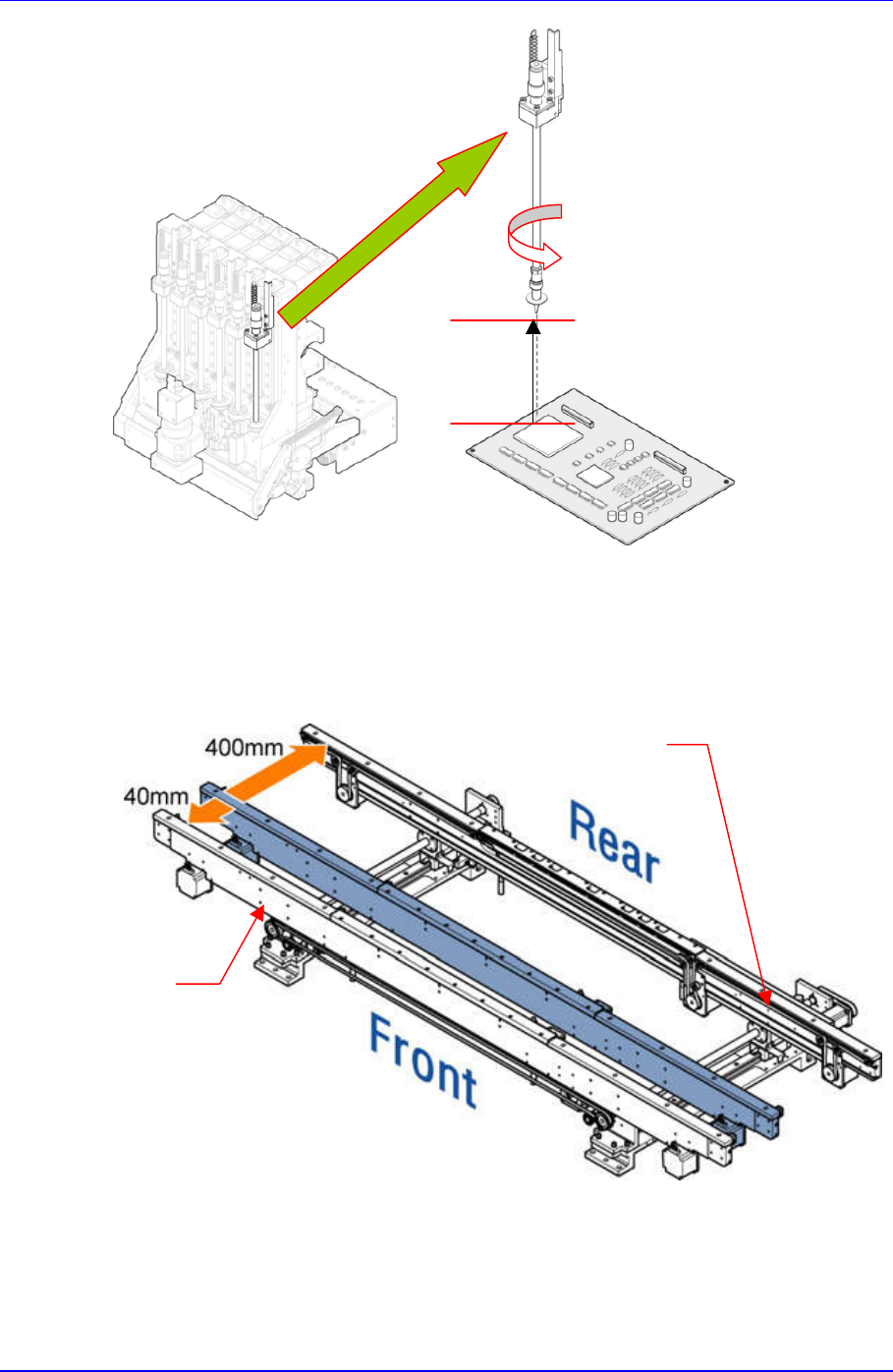

以输送带固定框架(Fixed Frame)为基准，移动输送带的移动框架(Moving Frame)以
便调节输送带宽度。
Z轴高度 (+)
R轴旋转方向 (+)
移动框架
(Moving Frame)
固定框架
(Fixed Frame)
4-1
第4章. 运行操作部分
4.1.
4-1.

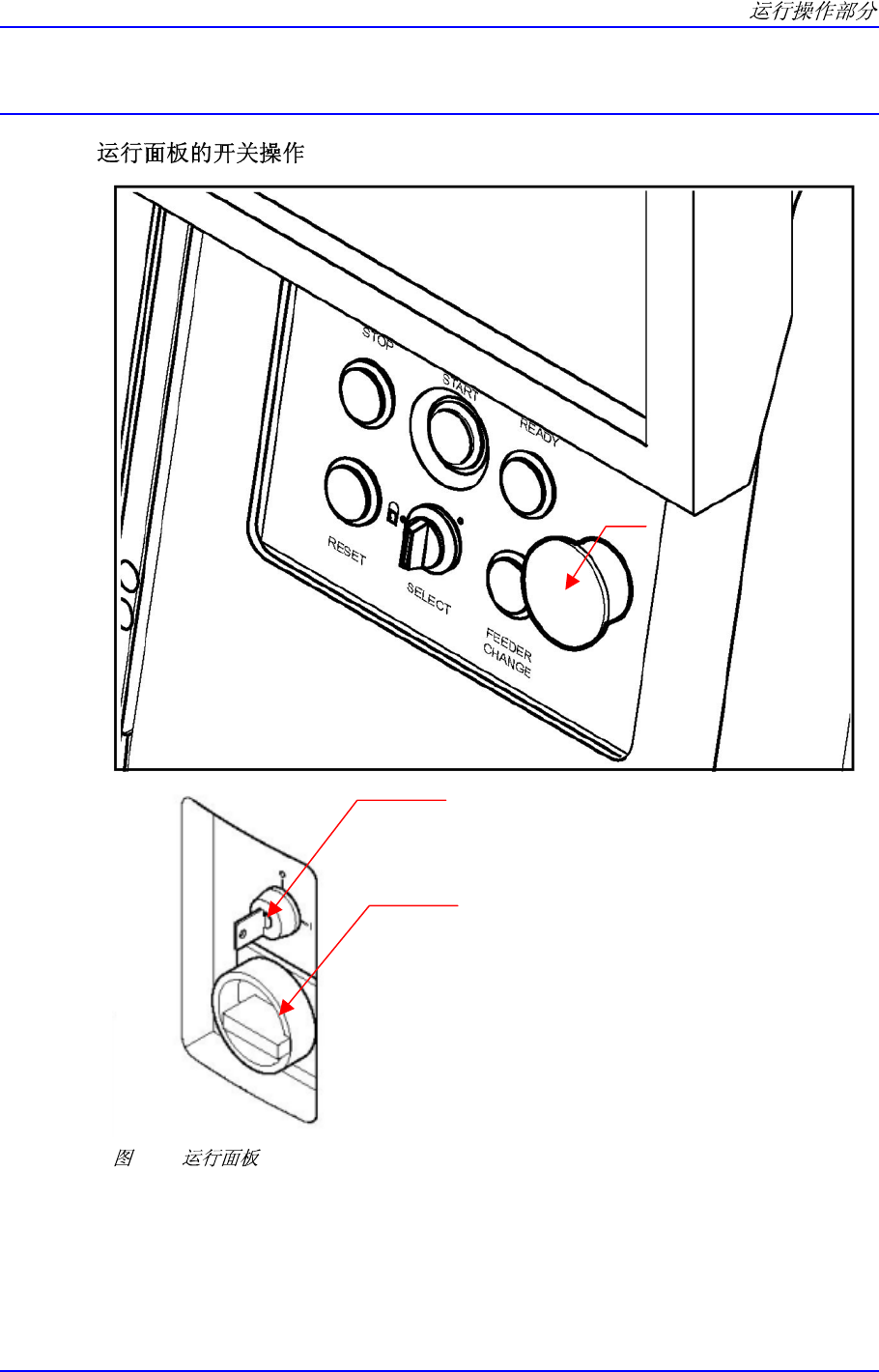

运行面板上各开关的动作如下。
Main （主）开关
它具有本设备的总电源的供给或切断的功能。旋拧开关的旋钮，供应电源时，
接通到控制器。 一会儿，编程显示器中出现工作画面。这种初始状态下，电
源还没有接通到马达等驱动部。关闭电源时必须先结束 MMI。突然关闭电源
Emergency switch
（紧急停止开关）
Safeguard override key switch
Main switch
Samsung Component Placer SM421 Introduction
4-2
，对数据和主机会有影响，而且下次再开电源时，机器可能会不正常工作。
如果供电突然被切断，可能导致数据和设备被破坏。当重新
供电时设备有可能因非正常动作而受损坏。
关闭电源前一定要先结束MMI，关掉隔离开关，5-10秒后再
打开隔离开关。
Safeguard override key switch (Front / Rear)
作为门锁(Inter Lock)旁通(by pass)来使用，只用于设备初始设置或设备维护。
Safeguard override key开关必须由指定的管理负责人使用
，运行设备时需要格外谨慎。
准备开关
作为设备的运行开始准备按钮，接通总电源后使设备处在运行等待状态。按下
此按钮时，马达等驱动部上就接通电源。要解除准备（Ready）状态时，按下
紧急停止（EMG）开关。
开始开关 (绿色)
本设备的运转开始按钮，按此按钮时开始自动运行。
此开关在以下的情况时有效：
自动运行状态下，按下停止<Stop>开关，使设备处在暂停状态时。
可重新起动的错误（Error）停止状态时。
在未检查设备周围是否有人就按启动开关可能会引起人员受
伤。在按启动开关前一定要确认设备周围是否有人。
停止开关 (红色)
它是设备运行暂停按钮。 按下此按钮时本设备的自动运转暂时停止 。 贴装
部品的过程当中按下此按钮时，先把目前的贴装动作结束后同时停止运行。
此按钮在发生错误时关闭报警声音时也使用。
复位开关 (黄色)
使设备的自动操作结束的键。
此按钮可以强制结束设备的自动运行，此按钮在按下停止按钮使设备处在暂停
状态或因错误而暂停的状态下为了解除故障而使用。在本设备的自动运行当中
复位按钮不工作。
Select开关 (白色)
该开关可以选择正面操作面板与背面操作面板，根据该开关的设置而只能在正
面/背面中的一个面上操作设备(Start、Feeder change、键盘及鼠标)。
设备初始时正背面 Select 开关都要处于中立位置，此时控制权基本上设置为正
面。（Default 正面）为了控制权移动到背面把 Select 开关右拧 42 度维持 1 秒
以上，开关的 LED 亮灯，控制权移动到背面。控制权从正面 OP 面板变更为背
面 OP 面板需要 5~10 秒。重新把控制权移动到正面时也同样。
