2-13
2.9. Slot

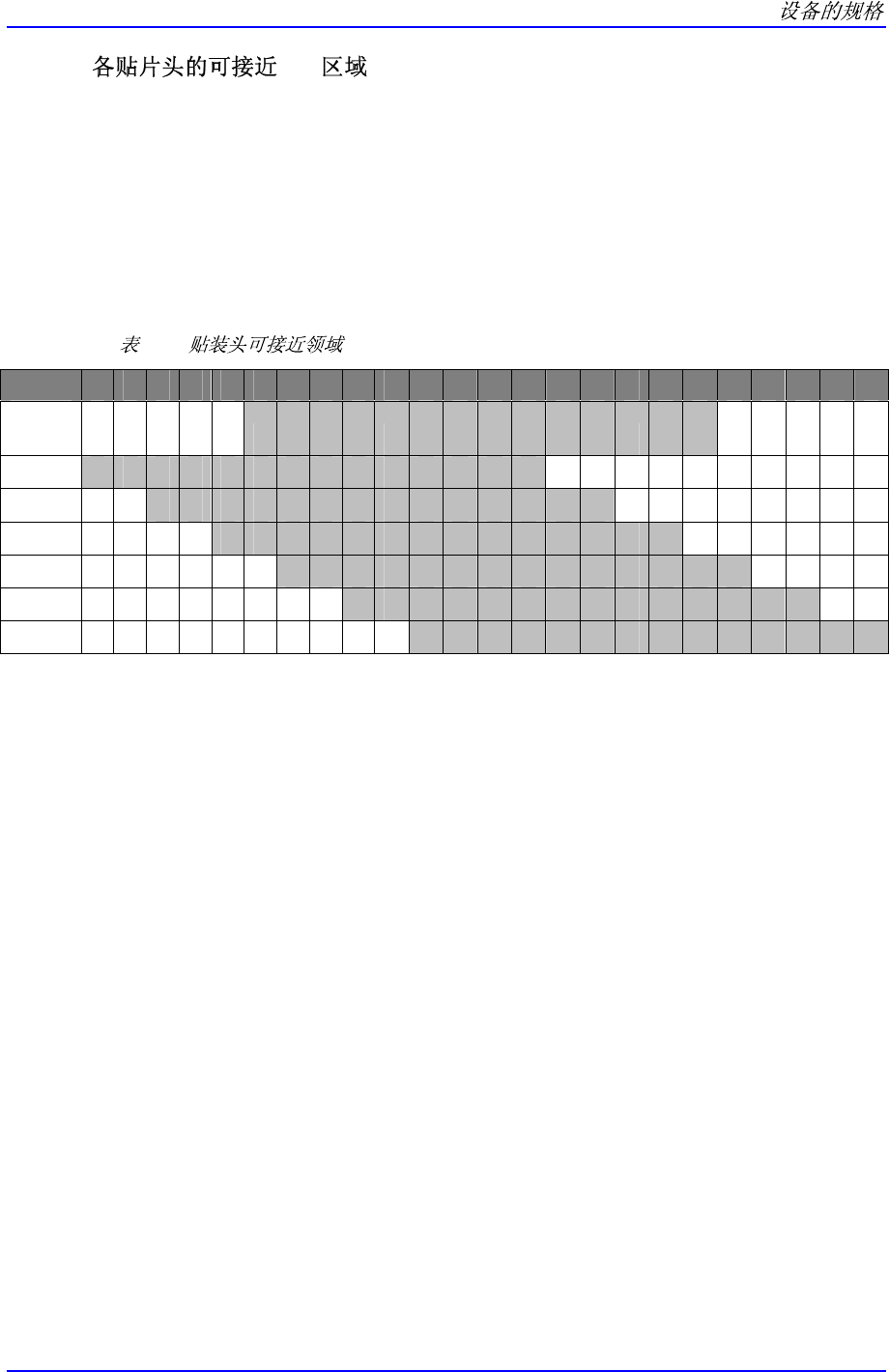

下面是SM421的各贴片头与Fiducial Camera可以接近的正/背面FeederBase Slot列表.
可以接近的 Slot 区域(灰色方格区域)
使安装在 Slot 的供应元件用 Feeder 利用可以接近的贴片头吸附元件。
不可以接近的 Slot 区域(白色方格区域)
使安装在本区域中 Slot 的 Feeder 利用不可以接近的贴片头吸附元件时，将发生
错误。
2-8.
Slot No.
1 2 3 4 5 6 7 8 9 10 11 ~ 49 50 51 52 53 54 55 56 57 58 59 60
Fiducial
Camera
Head 1
Head 2
Head 3
Head 4
Head 5
Head 6
3-1
第3章. 设备的名称及构成

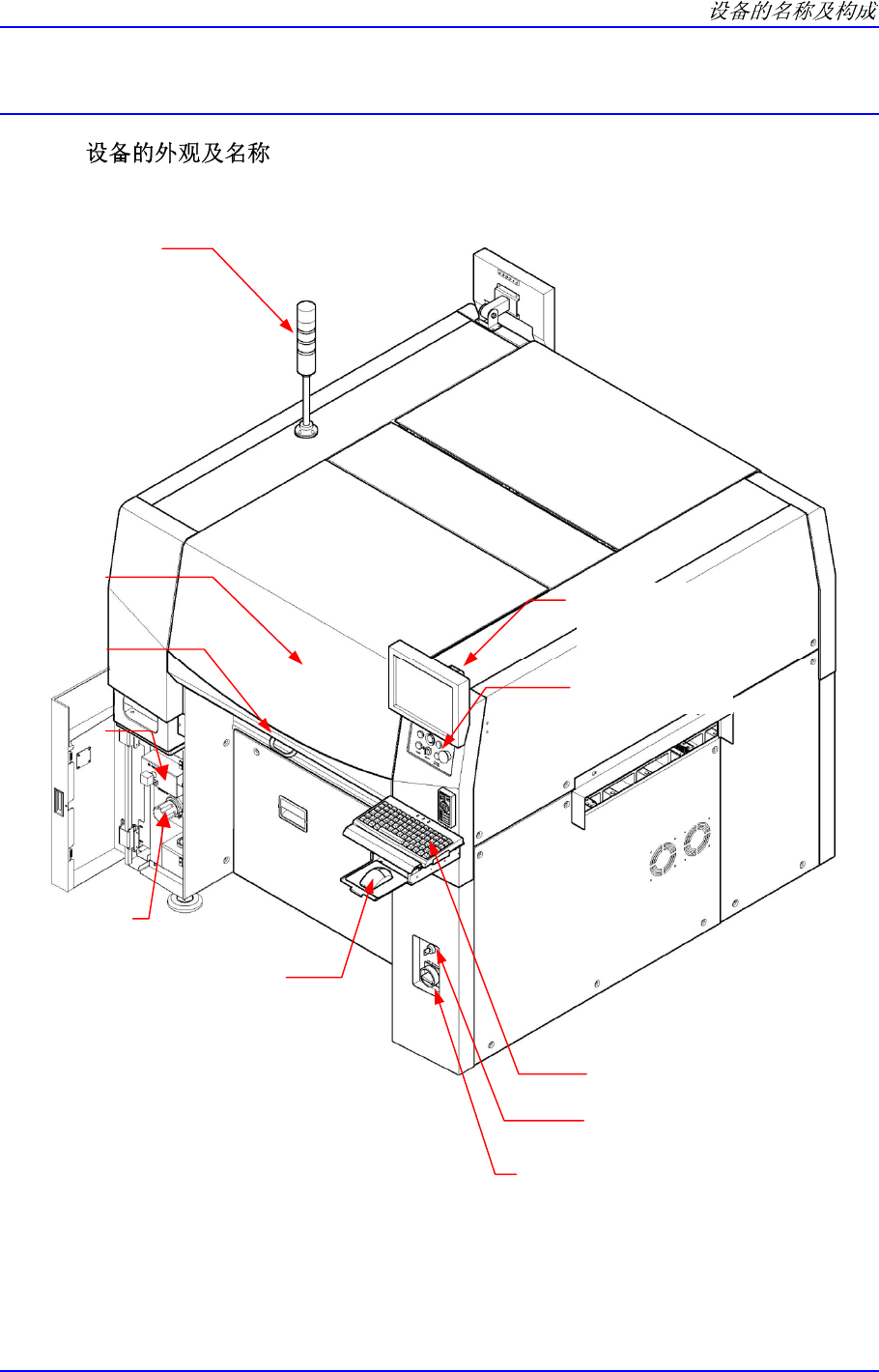

3.1.
Main Switch
Mouse
前面操作面板
Keyboard
喂料器区段
前面LCD显示器
安全盖
Signal Ligh
t
信号台
Regulator
(
压力调节器
)
测压仪
Safeguard Overide键开关
[设备正面]
