Samsung Compo nent Placer SM421 Intr oducti on 2-8 2.6.2. PCB 的条件 2-1. PCB 在 夹 住 PCB 的 两 个 边 缘 有 4.75mm 宽 的 剩 余 空 间 。 PCB 的 上 面 剩 余 空 间 为 17mm ，下面的空间为 25mm 。 P CB 用 132.3mm 高的后退顶杆（ Back Up Pin ）来 支撑。 PCB 固定方法 基本上都用定位销…
2-7
Cushion
没有Cushion Nozzle에 Cushion 设置
识别方法
Flying Vision (CCD Camera)
Stage Vision (CCD Camera)
安装数码照明装置
2.6. PCB
2.6.1. PCB的规格，弯曲允许误差
2-3. PCB
SM421
(L)460mm x (W)400mm
O
最大盘式尺寸:(L)316x(W)136 (2 梅)
12/20 段 Tray Feeder 应用时
不可使用 后面 docking cart
(L)510mm x (W)460mm
1/20段 NSTray Feeder(JEDEC 1梅)
应用时
Max. Tray Size: (L)316x(W)136 (2梅),
Tray Feeder 适用时, docking cart（对接
车） 及 12段 Tray Feeder 不可使用
(L)610mm x (W)460mm
PCB 的最
大尺寸
(L)610mm x (W)510mm
PCB
的最小尺寸
(L)50mm x (W)40mm O
(L)50mm x (W)30mm : 选项
厚度
0.38 mm ~ 4.2 mm
移送可能
PCB
3.0 Kg
允许弯曲度
公差
(上):0.5mm, (下):1.5mm
Max: L460 X W400 X 4.2t
Max: L510 X W460 X 4.2t
部件上下对
应
(上):15mm, (下):25mm
根据支架的位置而可能有所差异
O: 标准, : Factory Option, X: 适
不
用 可
Samsung Component Placer SM421 Introduction
2-8
2.6.2. PCB的条件
2-1. PCB

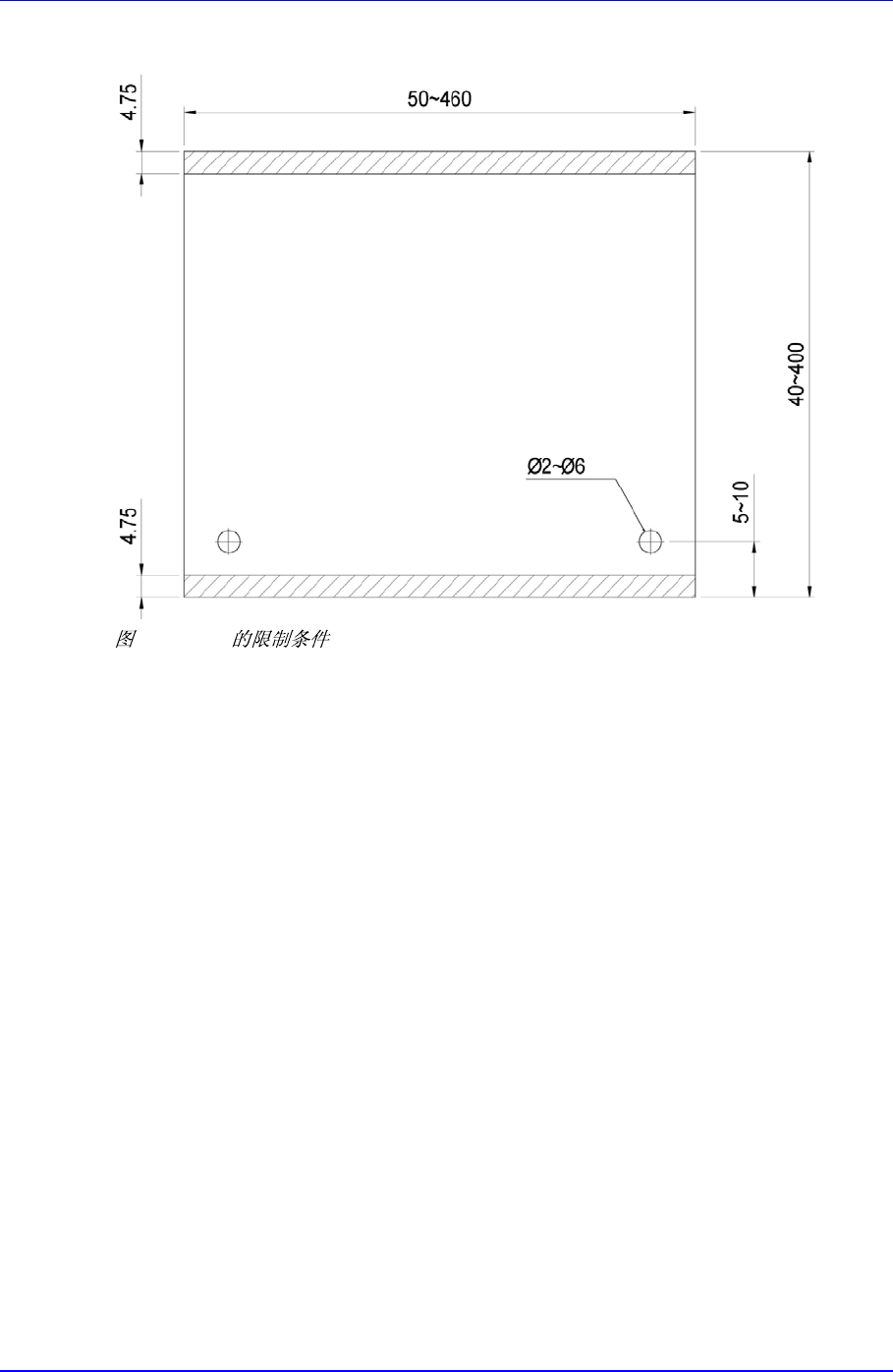

在夹住 PCB 的两个边缘有 4.75mm 宽的剩余 空间。PCB 的上面剩余空间为
17mm，下面的空间为 25mm。PCB 用 132.3mm 高的后退顶杆（Back Up Pin）来
支撑。
PCB 固定方法
基本上都用定位销来固定 PCB。还有一种是从 PCB 的 两个侧面夹住的”外壳固
定方法”，它只是当选项来使用。
PCB 的移送方向和位置固定销的位置
PCB 移送方向可以是从左到右，也可以是从右到左。这个移送方向最好不要由
使用者自己更改，请向我公司请求协助。
2-9
2.7. PCB Transport
2.7.1. PCB Transport System
Type: 3段独立移送方式，凭皮带移送
PCB 固定方式
Edge Fixer
Hole Fixer φ 4mm (选项)
PCB 移送方向: 从左到右 (基本选项)
PCB 移送速度: 0 ~ 508 mm/sec
PCB Transport Rail宽度调节：手动及自动
2.7.2. PCB Conveyor System的高度
标准: 900.0mm ± 20.0mm
准标准: 952.50mm ± 12.5mm (CE 标准)
除了对以上内容之外的有关 PCB 传送系统的高度的选项标准，请向本公司的销
售部或顾客服务中心咨询。
2.7.3. Regulator 的压力设定
0.38t ~ 1.5t = 1.0kg / cm
P
2
P
(0.15Mpa)
1.5t ~ 4t = 2.0kg / cm
P
2
P
(0.2Mpa)
