7-19

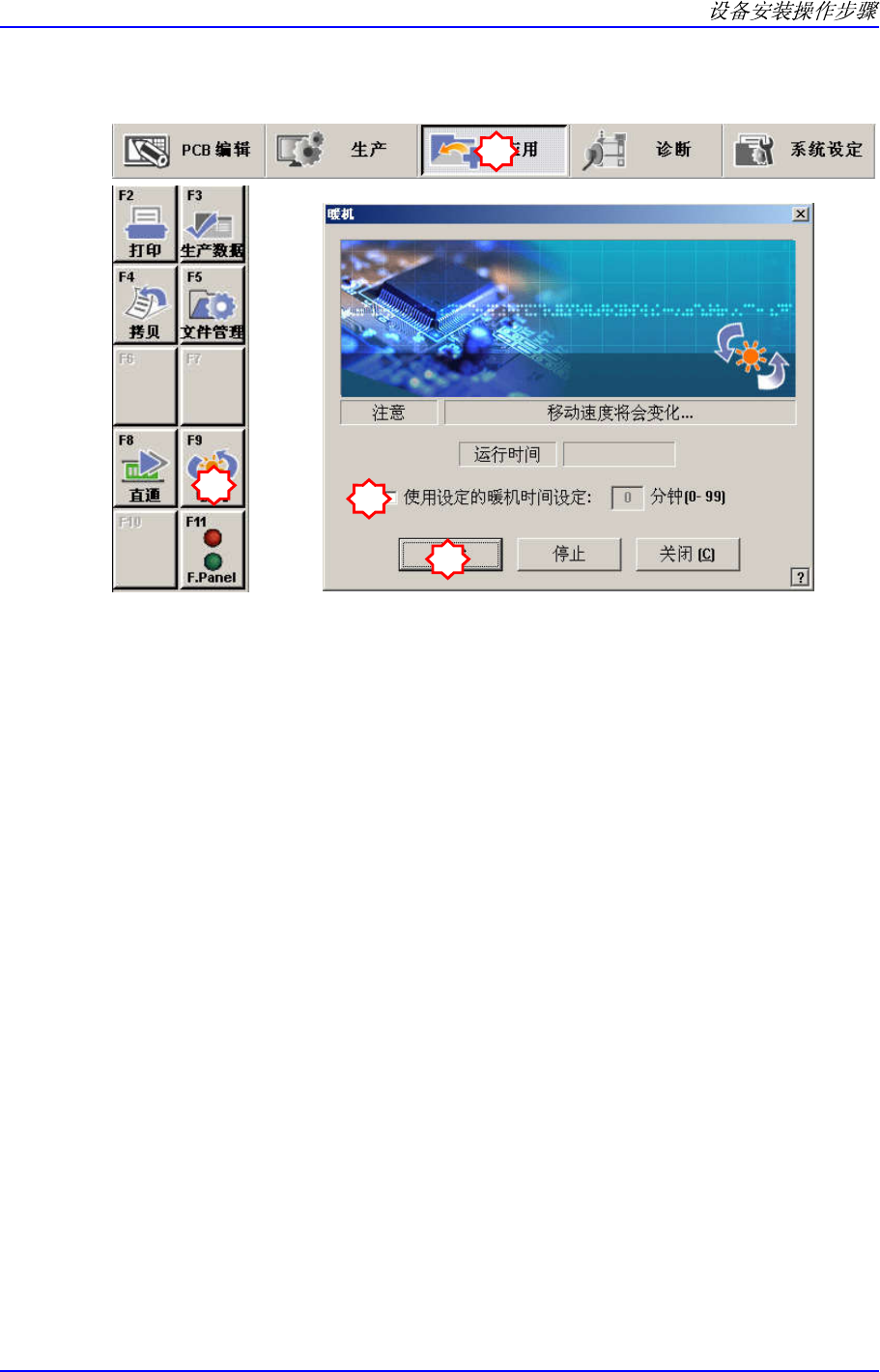

7.1.7. Warming Up
正常完成设备安装后，需要执行 30 分钟 Warming Up。
请确认运行中是否发生噪音及运行状态。
1
2
3
4
Samsung Component Placer SM421 Introduction
7-20

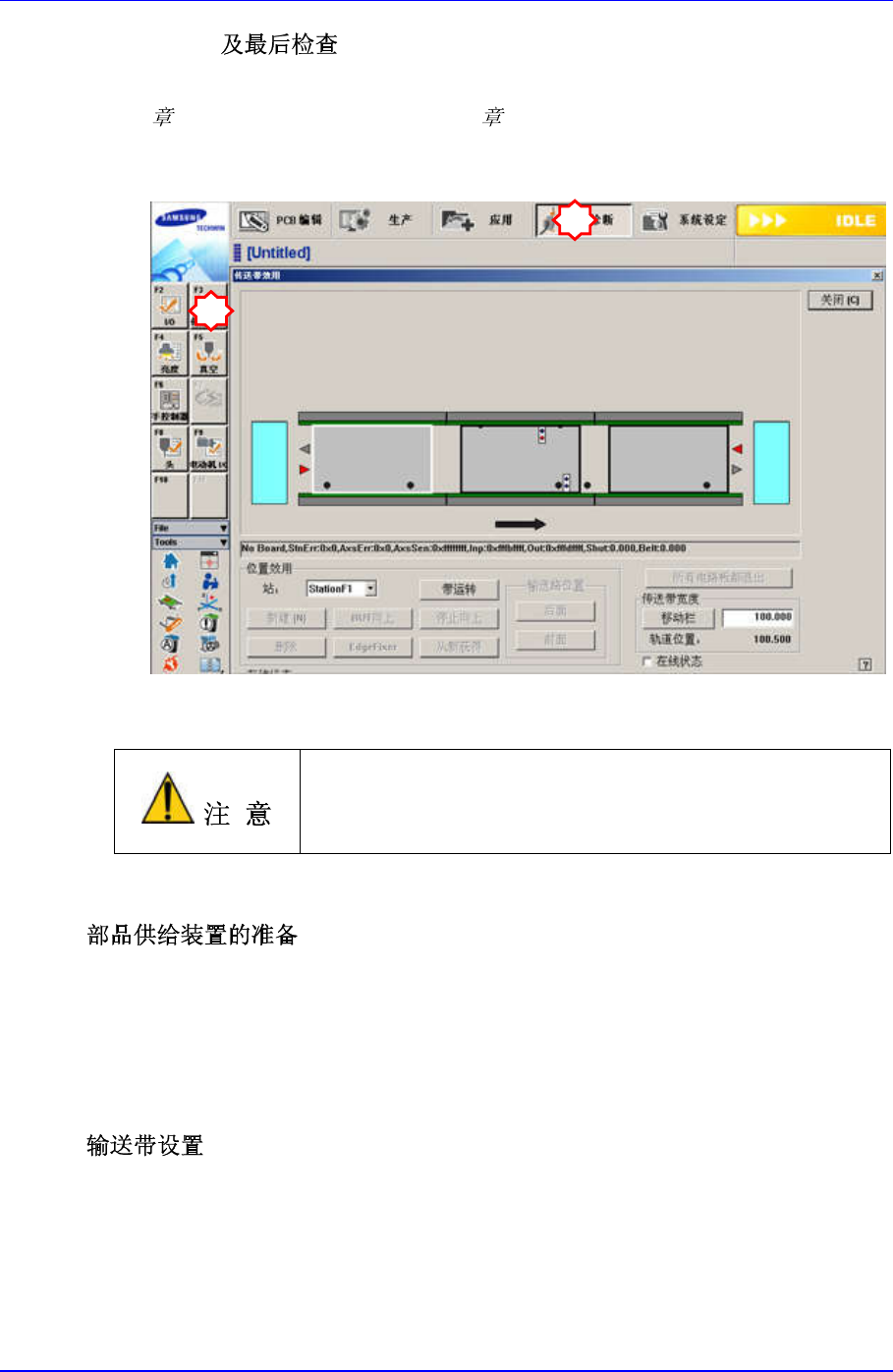

7.2. Calibration
1. 执行设备的校正（Calibration）。 详细方法请参照 Administrator’s Guide “第 14
. Machine Calibration” 和 “第 15 . System Setup”， 按照顺序执行校正。
2. 在’Conveyor Utilities’对话框中投入 Test PCB,确认各 Station 的基板检查传感器
及其他输入是否正常。
3. 如工作正常则按照生产次序启动设备。
如果要移动设备，首先要中止设备上的PC，关闭主电源，然
后按照逆向的安装步骤 将设备包装起来，设备移动完毕后
重新进行安装。
7.3.
整个工序中的起部品供应作用的带式喂料器（Tape feeder）, 多盘式喂料器（
Multi tray feeder）等装置，在准备时要适合于生产用PCB。
关于各部品供给装置的安装，请参考相应的部品供给装置的使用说明书。
7.4.
适当调整传送装置(Conveyor)的宽度。
此时，传送装置(Conveyor)的宽度为放进PCB时，前后约有 1mm左右的间隔为
好。
1
2
7-21
传送装置(Conveyor)的宽度设定的过于大时，利用Edge Fix
er(边缘固定器)固定PCB时，可能会发生固定不牢固的情况
。因此要注意。

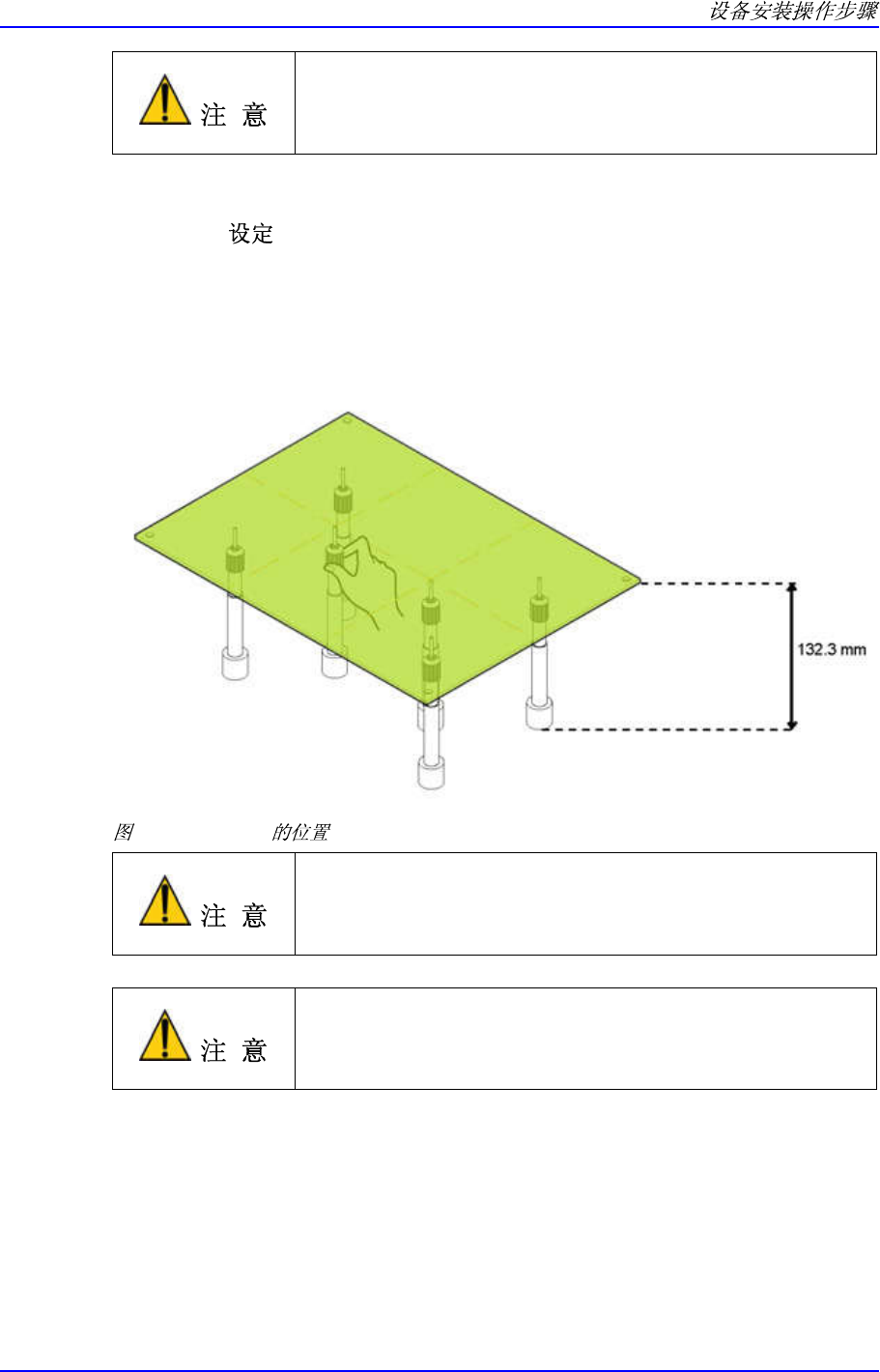

7.5. Backup Pin
Backup Pin 的高度设置成 132.3mm 后, 尽量拧紧螺母.。请按照 PCB 或 PCB JIG
的底面条件拧开 Backup Pin 螺母调节长度进行使用。
详细的事项请参考 Operation Handbook 的”Part VI. 其他检查事项”中的”设置 Backup
Pin”。
7-4. Backup Pin
如果在 Back Up Table 上升时不摆置好Back up pin， 摆置
Back up pin 时可能会与PCB感应传感器发生碰撞。 一定要
在 Back Up Table 上升时摆置Back up pin。
如果PCB是两面贴装， back up pin摆置错误可能会导致不
正确贴装。 另外，另一面基础零部件有破损的可能。一定要
确保正确调整 Back Up Pin位置。
