Samsung Component Placer SM421 Introduction
5-2
正面 Right
正面 Right
背面 Left
背面 Left

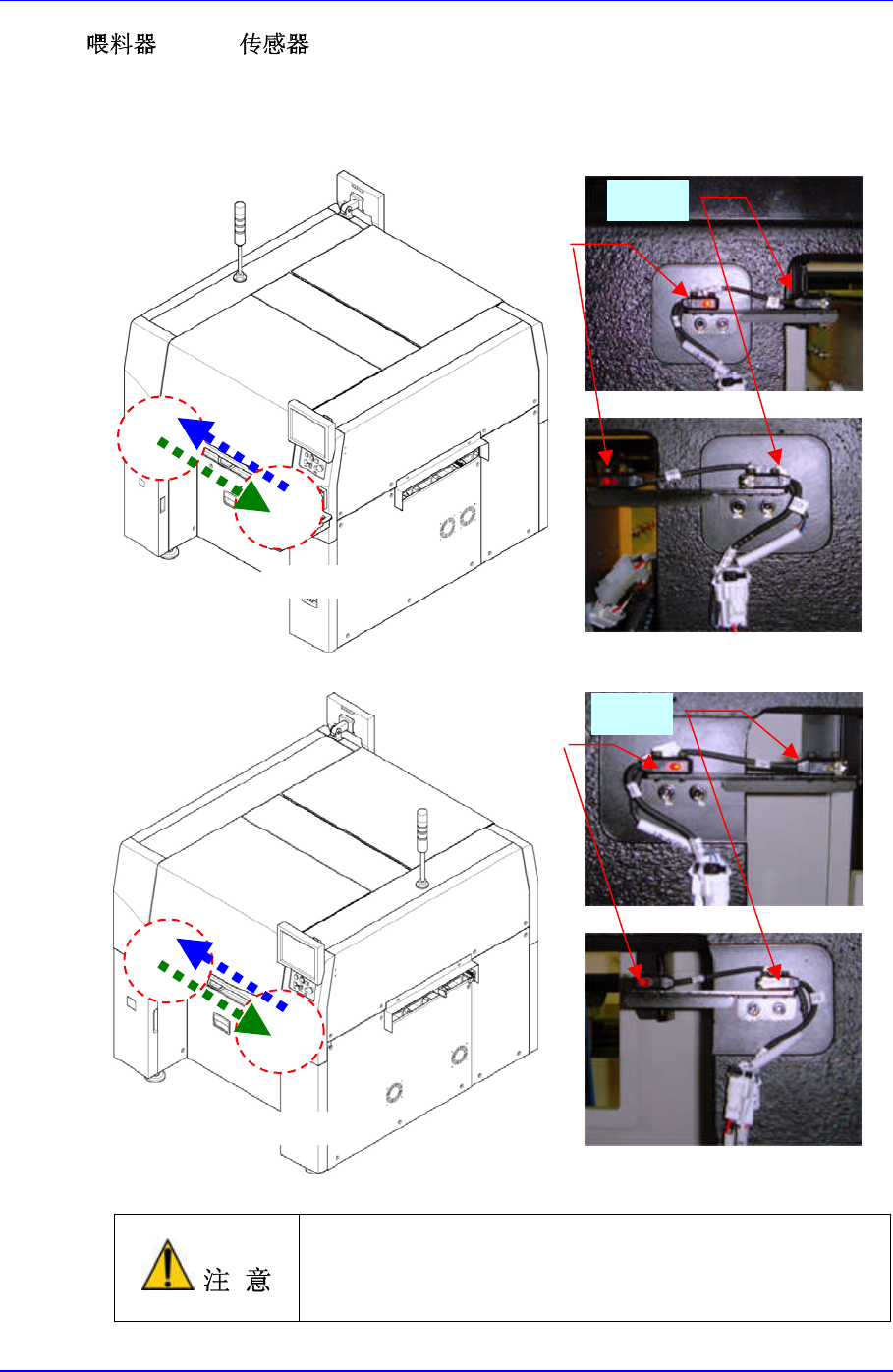

5.2. Check
安装在本设备前后面的Feeder没有正确安装在Feeder座时，设备就处于紧急停止状
态。此时，请确认Feeder 是否正确安装。
人为解除喂料器Check传感器时，无法感知喂料器Check可
能会发生贴装头和喂料器碰撞。请勿人为解除喂料器Check
传感器。
发光部
收光部
Left Right
Left Right
发光部
收光部
5-3

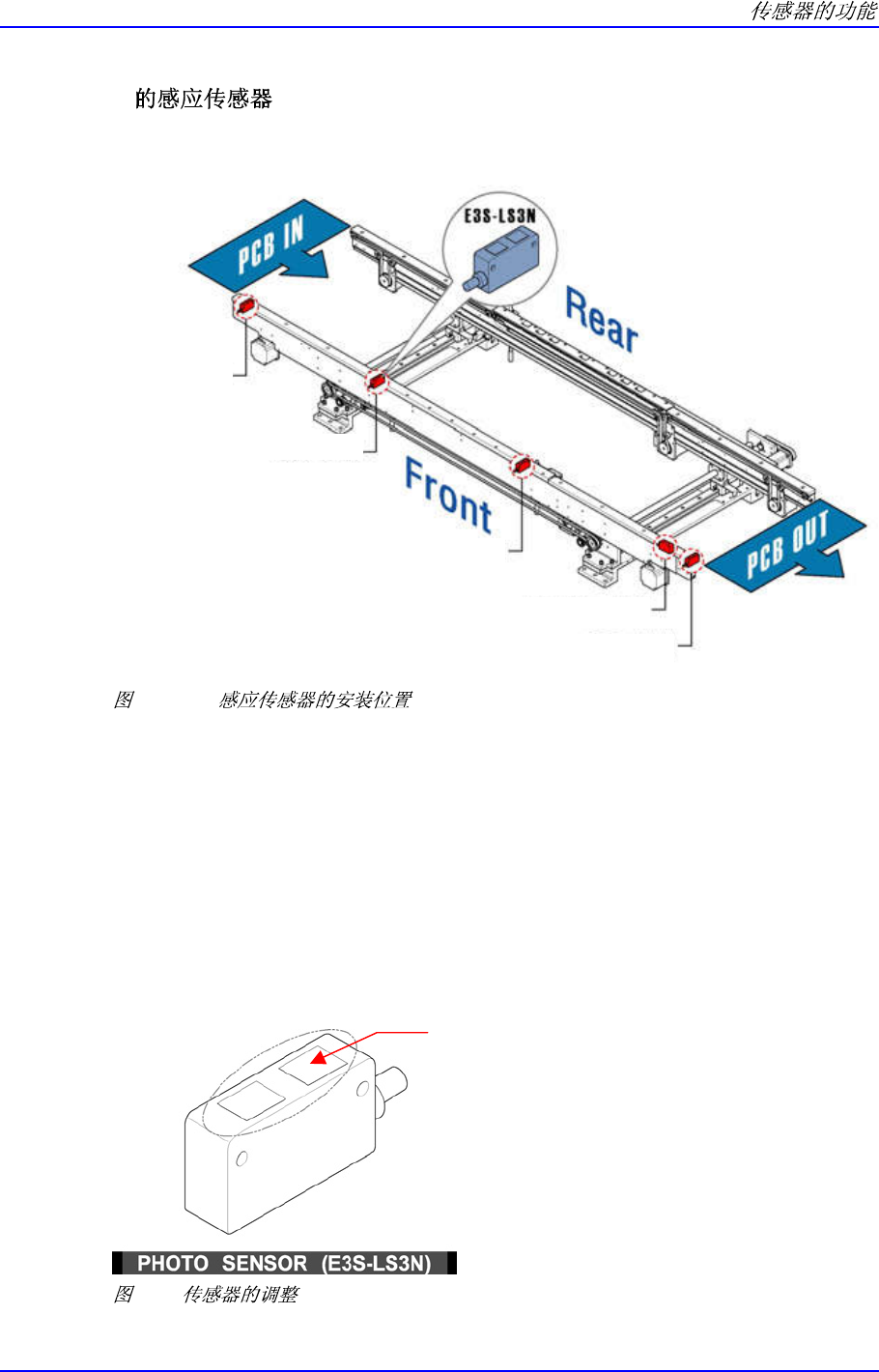

5.3. PCB
传送装置(Conveyor)的PCB输入/输出路径上安装了4个PCB的感应传感器。
5-2. PCB
各传感器位置及感应内容如下。
入口传感器: 感应从前面工序到本设备的 PCB 的进入。
等待传感器: 感应在等待缓冲区(部品实际贴装等待位置)中的 PCB。
贴装传感器: 感应贴装缓冲区(部件实际贴装位置)中的 PCB。
快速安装传感器: 感应安装完的 PCB，使等待位置的 PCB 尽快进入安装位置。
出口传感器: 感应从本设备输出的 PCB。
红色LED在对象被感应时灯亮。
5-3.
PHOTO SENSOR (E3S-LS3N) : PCB感知传感器
入口传感器
等待传感器
贴装传感器
快速安装传感器
出口传感器
Sensor Window
Samsung Component Placer SM421 Introduction
5-4
当设备准备运行时调整传感器或纠正错误会造成人员受伤。
一定要在设备解除准备运行的停止状态下（Idle模式）调整
传感器或纠正错误。
