Samsung Compo nent Placer SM421 Intr oducti on 2-4 <TRANS SPECIFICA TION> 1. Capacity: 5.0 KV A 2. Frequancy: 50/60Hz 3. Phase: 3 φ 4. Connection: Y -Y 5. Rated pr imary voltage: 200/208/220/240/3 80/415 V AC Rated…
2-3
2.2.

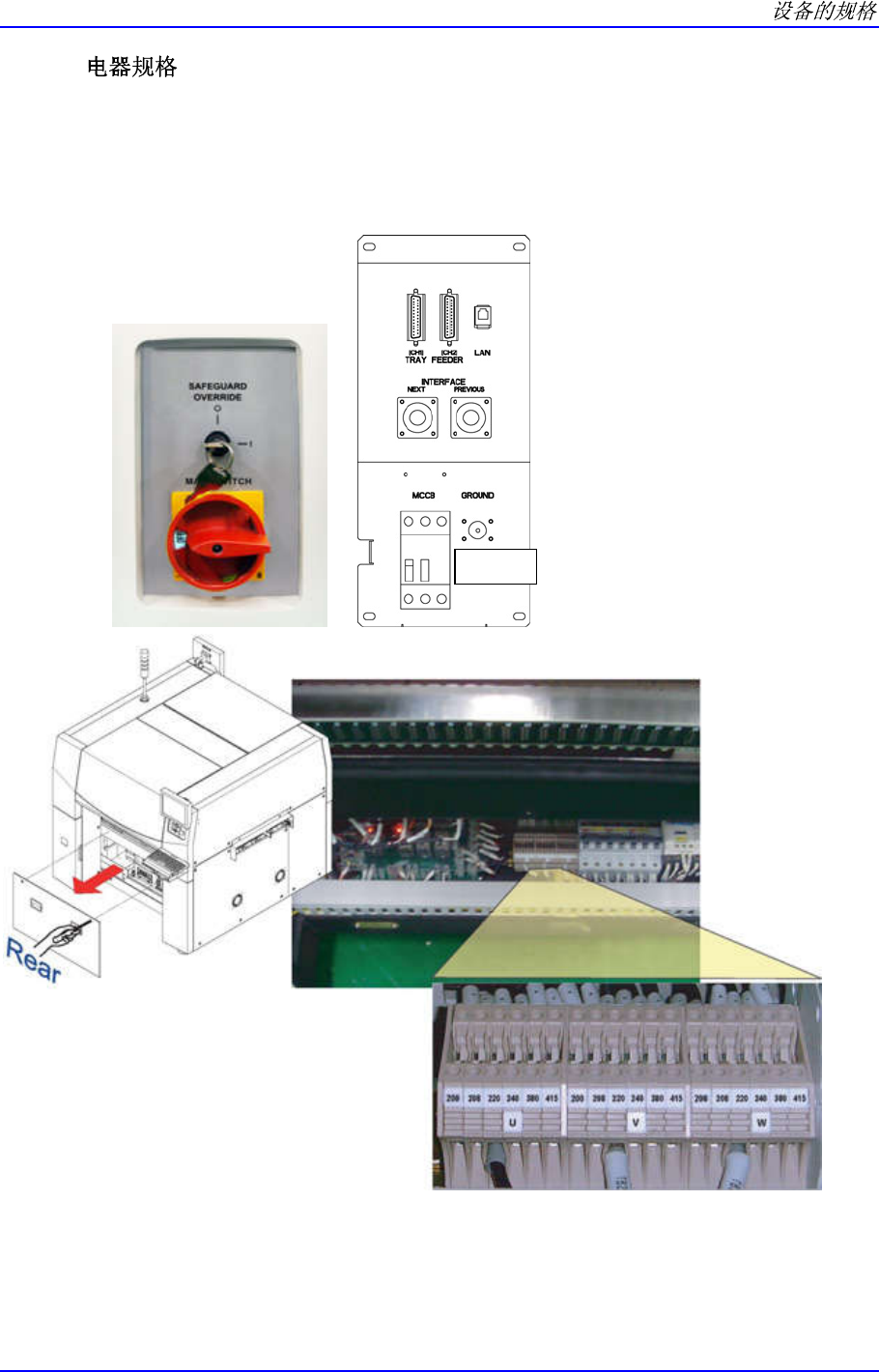

2.2.1. 对电源的要求事项
电压
AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±2
8V (变更变压器的接线方式时) 适用于6种电压值。
3相 AC 220±20V (购买公司没有提前订货的情况下，设备以标准基准销售
。)
OFF
Set up by default at 3 phases and 220V
Samsung Component Placer SM421 Introduction
2-4
<TRANS SPECIFICATION>
1. Capacity: 5.0 KVA
2. Frequancy: 50/60Hz
3. Phase: 3φ
4. Connection: Y-Y
5. Rated primary voltage: 200/208/220/240/380/415 VAC
Rated primary voltage: 6.96 A
6. Secondary #1: 1φ 220-2 KVA
Secondary #2: 3φ 220-3 KVA
总消耗电力: 最大 4.7 KVA
频率: 50 / 60 Hz
如果未使用指定规格的电压或错误变更电源输入，可能导致
火灾或电击死亡。
变更电源输入操作必须由经过专门培训的电工或我方授权指
定的C/S人员进行。
2-5
2.3. PC
2.3.1. 计算机用户界面
2.3.1.1. Software
SM421 MMI Software
2.3.2. 内置电脑
2.3.2.1. Hardware
Windows XP Embedded
CPU Intel Pentium™ 4/ 3.2E
MC68040 (VME)
Hitachi HDD 80GB, IDE
DDR SDRAM 512MB(3200)
USB Port 支持 (可以使用USB Memory)
Keyboard: Mini Keyboard (86 Key)
Mouse: Optimical mouse (Microsoft 互换)
2.3.2.2. Display
Monitor: 12 inch TFT LCD (1024 x 768)
为了改善性能，变更设备的规格时，不经另行通知。
备 注
