Samsung Component Placer SM421 Introduction
6-12
6.8. ANC (Auto Nozzle Changer)
ANC固定在设备上。 为了贴装多种部件采用了37个吸嘴座。ANC大致由排列喷嘴
的Align部和夹住喷嘴或把喷嘴进行Guide的Shutter部还有Calibration Tool吸附部组
成。

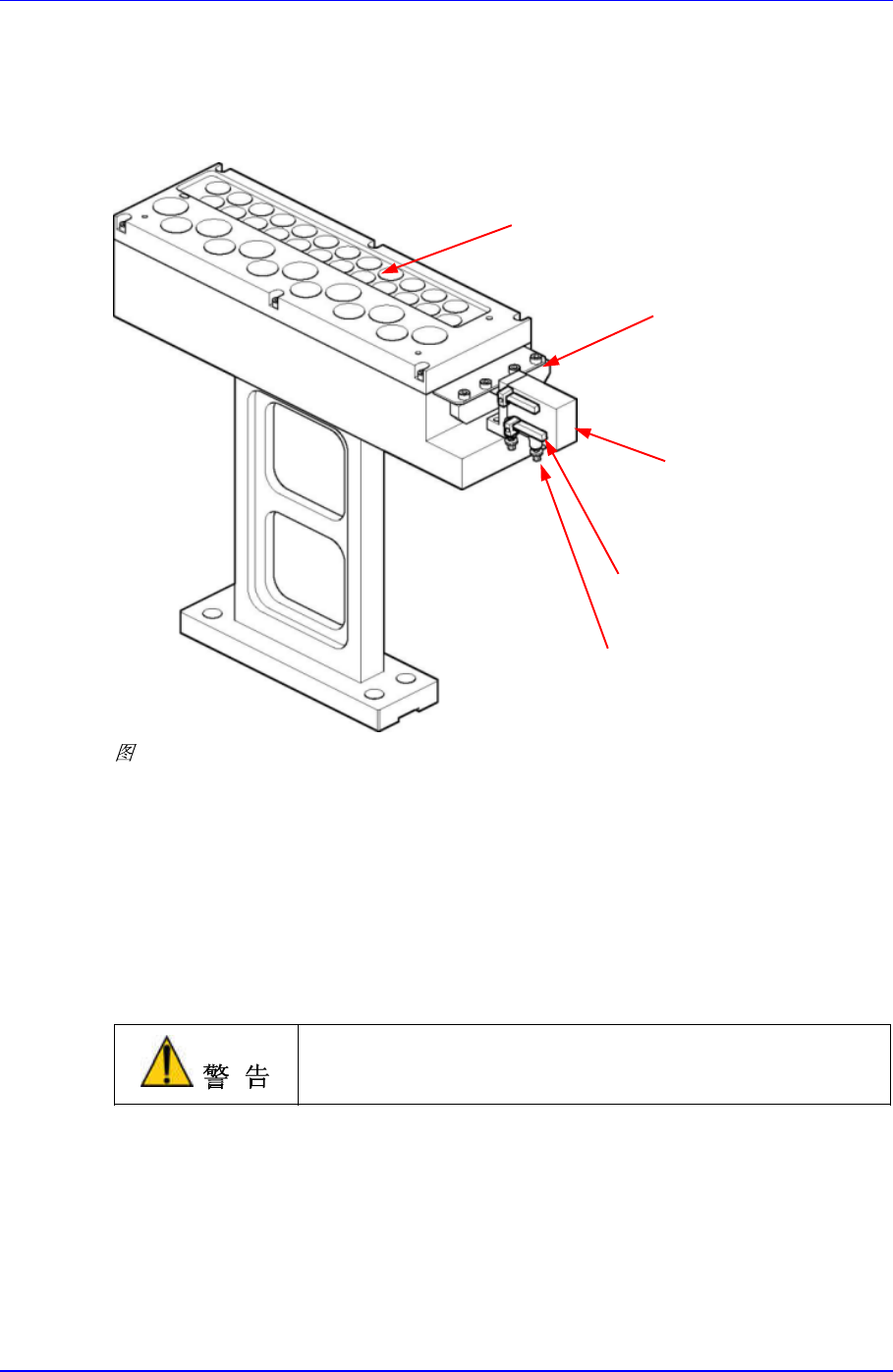

6-13. ANC
ANC是在设备的运行当中，根据部品需要更换吸嘴时自动拆卸吸嘴或安装吸嘴
的交换装备。它靠气缸的驱动来开/关Shutter。Shutter的开闭结果是通过装在气
缸的限位传感器（Limit Sensor）来检测。
ANC Shutter的开/关速度是靠安装在气缸的速度控制阀而调节。 ANC可装37个
吸嘴和1个误差补偿工具。它的吸嘴交换时间约为约0.5秒左右。
ANC在任何位置都很容易地安装吸嘴，因而减少吸嘴交换次数，同时可以增加
吸着率或缩短贴装时间。
Shutter动作时如果将手指伸到ANC孔会发生严重受伤。
请不要将手指伸到ANC孔。
Open/Close Cylinder
（开闭汽缸）
Speed Control Valve
（速度控制阀）
Limit Sensor
（限位传感器）
Align（匹配器）
Shutte
r
（
开
闭器）
Module Function
6-13
6.9. (Nozzle)
6.9.1. 吸嘴的种类
吸嘴分为一般吸嘴和特殊吸嘴两大类。
一般吸嘴
适用在普遍使用的所有部品。这些普遍使用的部品有 Chip, SOJ, SOP, PLCC,
QFP 等。
特殊吸嘴
特殊复杂的部品用吸嘴
主要是为了适应于连接器（Connector）,插座（Socket）等各种形状的复杂
的部品。所以可以制作/适用各种特殊形状的部品。
如果未使用标准规则吸嘴设备有可能无法正常运行。
1. 更换吸嘴失败
2. 动作时漏掉吸嘴
3. 吸取部件失败
一定要确认使用标准规则吸嘴。
Samsung Component Placer SM421 Introduction
6-14
6.10. Feeder Station
喂料器安装在喂料器座，使设备在运行当中可以供应部品。 前面和后面 Feeder
Base 可安装 SM Tape Feeder 使用，根据需要还可安装 SM-Series 专用 Single Tray
Feeder 或 Stick Feeder 使用。
Feeder Base 前面下端左右各自附着着 Feeder Base Board，给 SM 给料器供给电
源，从给料器接受输入及输出信号，另外，Feeder Base Board 下方设有空气耦合
器，给给料器提供空压。
6-14. Feeder station
在前后面喂料器座的最外廓(1, 60) 只能安装 8mm 带式喂料器（SM Tape Feeder）
。
6.11. 部品供应喂料器
作为设备的运行当中供应部品的装置有 带式喂料器（Tape Feeder） , Stick Feeder,
Multi Tray Feeder, Single Tray Feeder, Vibration Feeder 等。
在没有完全了解说明书情况下就操作喂料器可能导致喂料器
损伤或人员受伤。
在操作喂料器前一定要完全了解说明书中的喂料器使用方法
。
备 注
给料器控制面板
空气耦合器
