7-13 5. 在确 认 了设 备 变 压器 的 原 始状 态 后 . 请 把变 压 器 的输 入 电 压设 置成 与安 装现 场 的供给电压相符。 变 更 变 压 器 输 入 电 压 时 ， 请 同 时 变 更 设 备 电 源 标 签 上 的 电 压， 使两 者 保 持一 致 。否 则， 因输 入电 压不符 ， 导 致设 备 损 伤 . 此时， S/N 确认前后 面应急 开关是否断开，前后门是否已关闭 OFF REAR Set up …
Samsung Component Placer SM421 Introduction
7-12

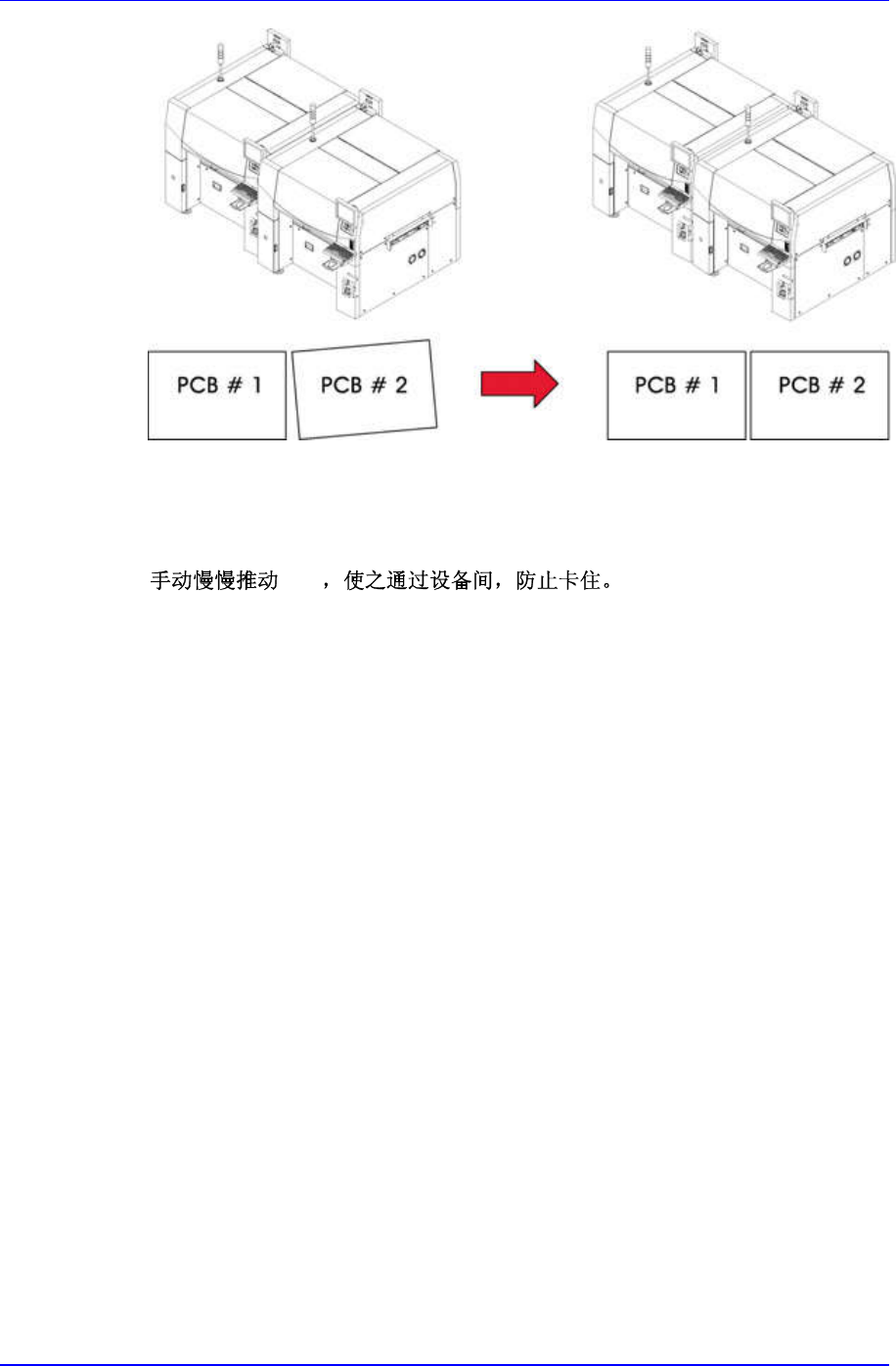

6. 调整设备水平直到缓慢推动 PCB 时设备间没有阻塞声音。
7. 如果是两个设备之间的Leveling， 如后续工程设备已完成调平，但与之前工程
设备的Conveyor水平不一致时如下执行。
左、右(PCB Flow) 方向设置成基准面一致，PCB 前后边方向小于0.1 mm/m。
PCB
8. 此后的过程请参照”7.1.3.2 设备的特点及部品规格“。
7.1.4. Power Connection
7.1.4.1. Power Connection Sequence
1. 请利用温度计确认设备安装现场的温度.
(建议温度 (24 ± 4 ˚C))
允许范围: 10 ˚C ~ 35 ˚C
2. 请确认安装现场的供给电压.
Ex. 3 phases 220V, Option (3 phases 200, 208, 220, 240, 380, 415V)
3. 确认安装现场的供给电源后，利用万用表(Digital Multimeter)确认测定的电压
值是否正常. AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415
±28V 适用于6种电压值。

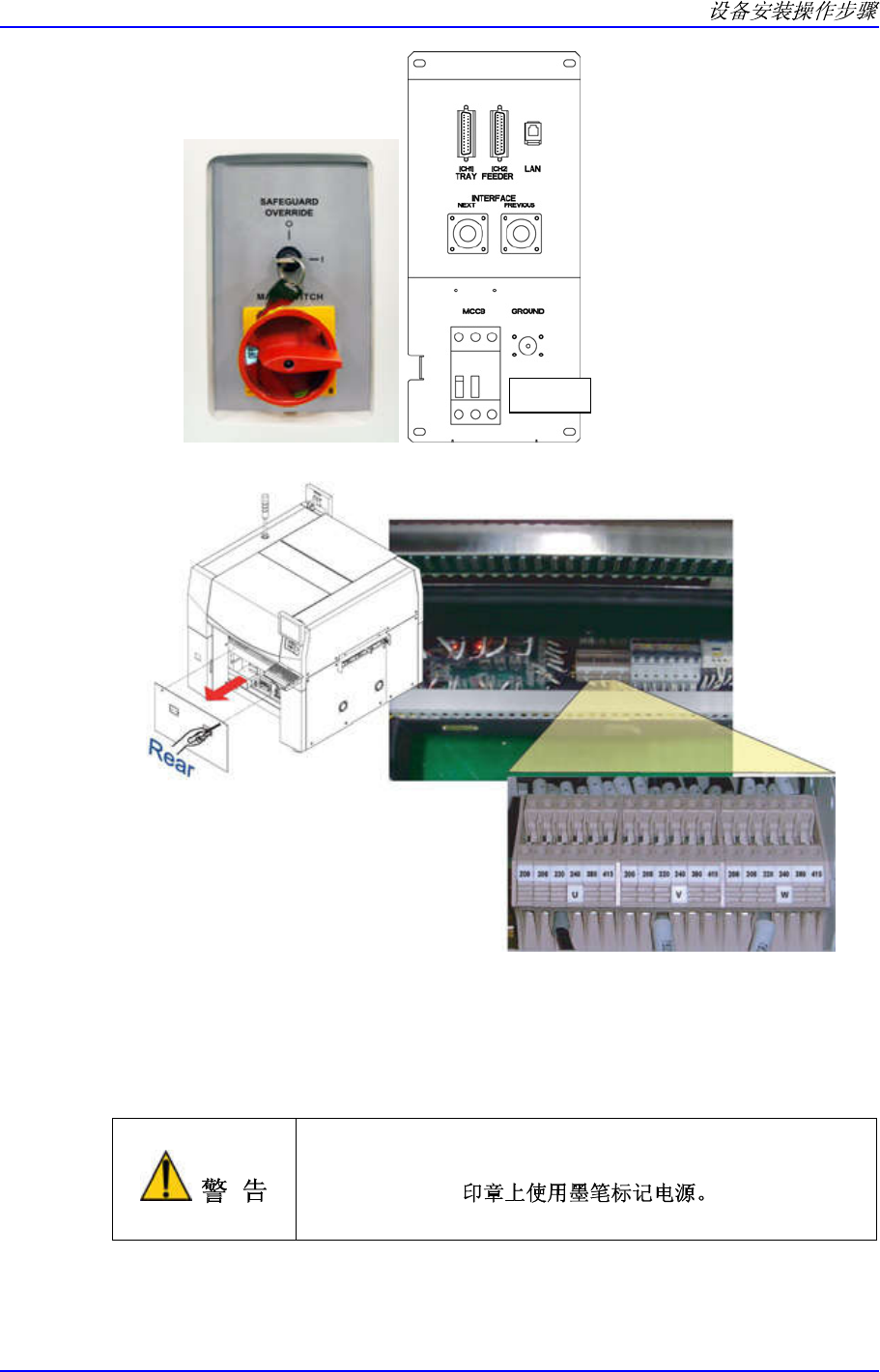

4. 拧开SM421的背面底部面板的固定螺丝(4个)后分离盖，然后确认已设置的变压
器输入电压。
(购买公司没有提前订货的情况下，设备销售基准。(基本设置状态为 3 相 220V)
7-13
5. 在确认了设备变压器的原始状态后. 请把变压器的输入电压设置成与安装现场
的供给电压相符。
变更变压器输入电压时，请同时变更设备电源标签上的电
压，使两者保持一致。否则，因输入电压不符，导致设备损
伤. 此时， S/N 确认前后面应急
开关是否断开，前后门是否已关闭
OFF
REAR
Set up by default at 3 phases and 220V
Samsung Component Placer SM421 Introduction
7-14

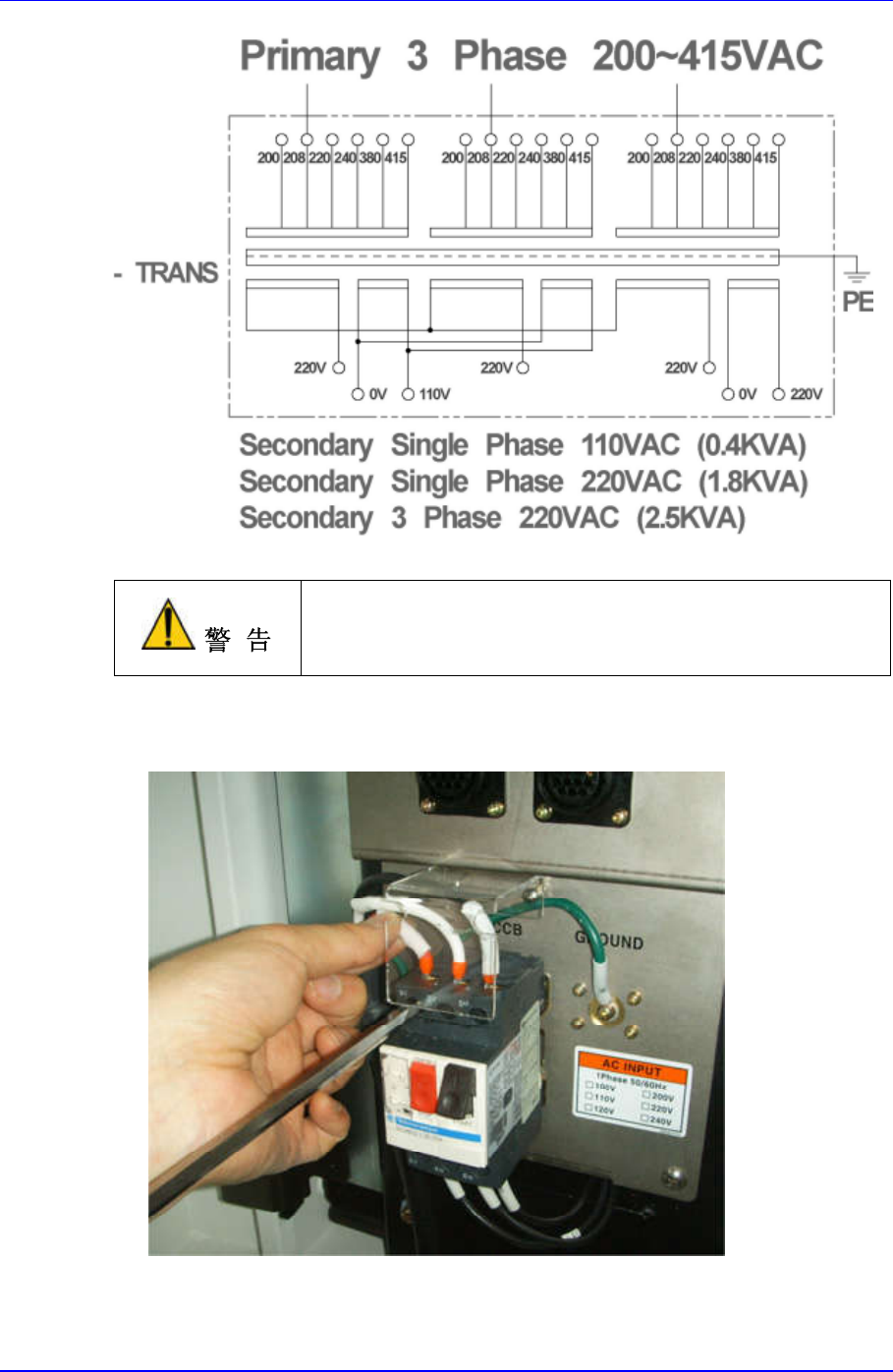

如果变压器的内存选项上没有当地的电压值，将其设定为比
当地电压高一个档的电压值。（比如，当地电压为3相400V
的话，将变压器内的电压选项设定为415V）
6. 设置完变压器的选压后，将其组装好（组装是按拆卸的反顺序）。安装好主电
源线，完成连接主电源。
