Samsung Component Placer SM421 Introduction
2-10
2.8. (Nozzle)
2.8.1. 一般吸嘴
选择吸嘴时，应该适合于部品的形状和尺寸。
吸嘴的选择直接影响到部品的吸着不良，贴装不良，所以需要一个正确的选择。
按照吸嘴的主要用途分类一般吸嘴时， 如以下图。为了更准确的吸着和贴装，选
择吸嘴时，根据各部品的最小吸着面积，适当选择吸嘴。
2-4.
CN020 CN030 CN040 CN065 CN140 CN220 CN400N CN750 CN110
形狀
外径
0.50 0.60 0.75 1.20 2.2 3.6 6.2 9.0 12.7
内径
0.16 0.28 0.38 0.65 1.4 2.2 4.0 7.5 11.0
2-5.
CN020 0.2~0.5
0402 Chip 专用
CN030 0.3 ~ 1.5
0603,1005 Chip 专用
CN040 0.5 ~ 1.25 1005, 1608, SOT(Molded part 1.6 x 0.8)
CN065 0.8 ~ 2.5 2012, 3216, MELF(Molded part 1.2 X 2.0), SOT23
CN140 2.5 ~ 4.0
Aluminum electrolytic capacitor(小形), Tantalum
capacitor, Trimmer
CN220 4.0 ~ 7.0
Aluminum electrolytic capacitor(中形), SOP(Narrow),
SOJ, Connector
CN400N 7.0 ~ 10.0
Aluminum electrolytic capacitor(大形), SOP(Wide),
TSOP, QFP, PLCC, SOJ, Connector
CN750 10.0 ~
QFP(中形), PLCC(中形)
CN110 20.0 ~
QFP(大形), PLCC(大形)
不使用标准正品吸嘴时，装备有可能无法正常运转。
1. 吸嘴更换失败时
2. 操作中吸嘴脱落时
3. 部件吸附失败时
必须使用标准正品吸嘴。
2-11
根据使用者的要求，本公司也可以提供以上表格中没有列的其他的各式各样吸嘴。
关于这些特殊吸嘴内容，请向本公司的销售部或顾客服务中心咨询。
2.8.2. 特殊吸嘴
2-6.
Odd( )
吸嘴名称
CTP200
CTP400 CNT
形狀
内径
-
- -
外径
-
-
ψ13.0
吸着面积
2×10
4×12
-
ANC hole Hole No.3, 5, 7 Hole No.3, 5, 7 Hole No.1
2-7.
CTP200 2.5 ~
可真空吸着的连接器类
CTP400 4.5 ~
可真空吸着的连接器类
CNT20 -
校准用工具: 材料编号 J9055248B
备 注
Samsung Component Placer SM421 Introduction
2-12

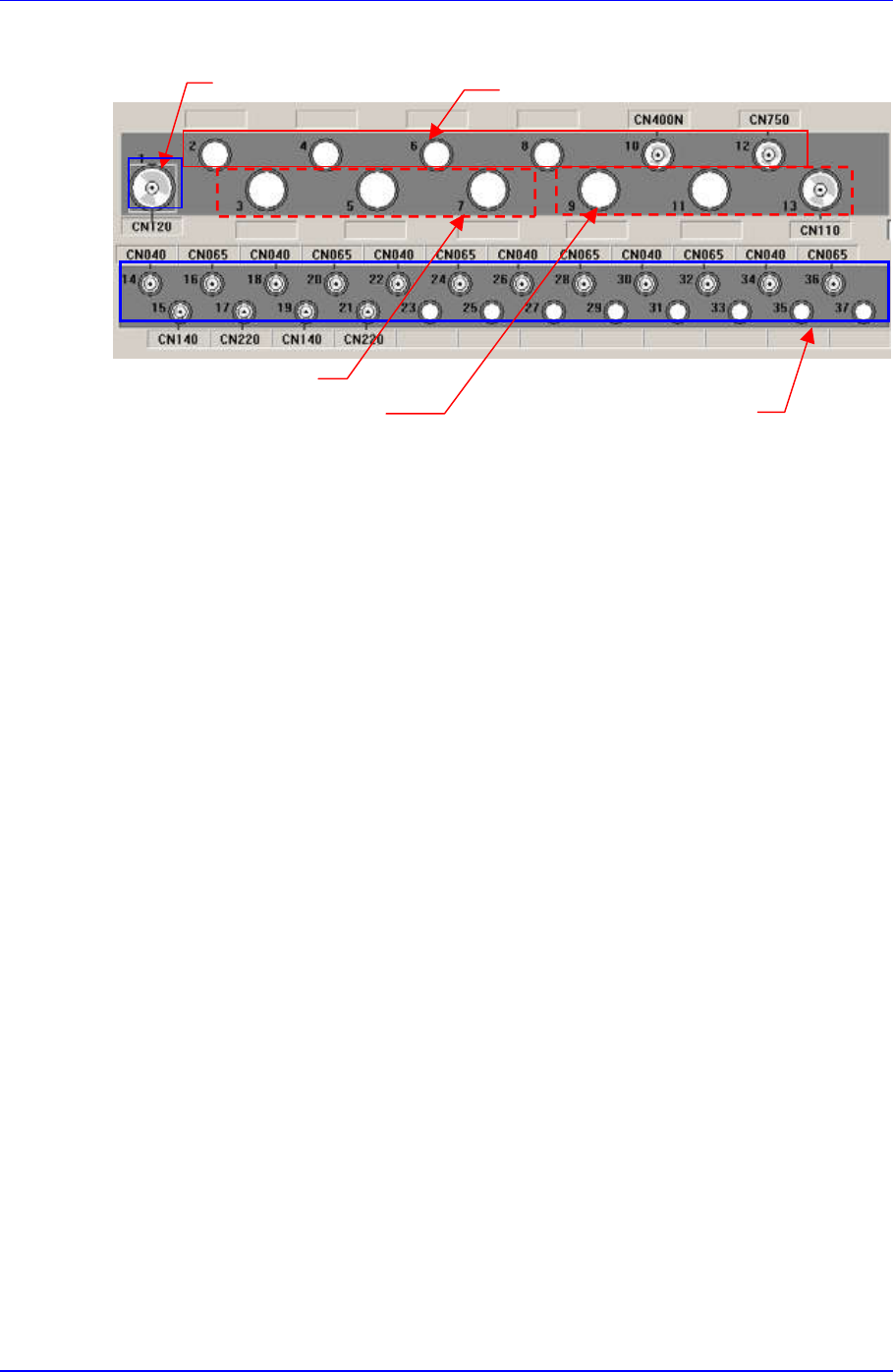

2.8.3. 吸嘴的配置
一般吸嘴
小型吸嘴
CN020, CN030, CN040, CN065, CN140, CN220
中型吸嘴
CN400N, CN750
大型吸嘴
CN110
校正吸嘴
CNT20
H
异型
H
吸嘴
CTP200, CTP400
Medium-Size Nozzle(中型吸嘴)
Small-Size Nozzle(小型吸嘴)
校正嘴
Large-SizeNozzle(大型吸嘴)
Odd Nozzle(
H
异型
H
吸嘴)
