Samsung Compo nent Placer SM421 Intr oducti on 5-4 当设 备准 备运 行 时 调 整传 感 器 或 纠正 错 误 会造 成 人 员 受伤 。 一定 要 在 设 备 解 除 准 备 运 行 的 停 止 状 态 下 （ I d l e 模 式） 调 整 传感器或纠正错误。
5-3
5.3. PCB
传送装置(Conveyor)的PCB输入/输出路径上安装了4个PCB的感应传感器。
5-2. PCB
各传感器位置及感应内容如下。
入口传感器: 感应从前面工序到本设备的 PCB 的进入。
等待传感器: 感应在等待缓冲区(部品实际贴装等待位置)中的 PCB。
贴装传感器: 感应贴装缓冲区(部件实际贴装位置)中的 PCB。
快速安装传感器: 感应安装完的 PCB，使等待位置的 PCB 尽快进入安装位置。
出口传感器: 感应从本设备输出的 PCB。
红色LED在对象被感应时灯亮。
5-3.
PHOTO SENSOR (E3S-LS3N) : PCB感知传感器
入口传感器
等待传感器
贴装传感器
快速安装传感器
出口传感器
Sensor Window
Samsung Component Placer SM421 Introduction
5-4
当设备准备运行时调整传感器或纠正错误会造成人员受伤。
一定要在设备解除准备运行的停止状态下（Idle模式）调整
传感器或纠正错误。
5-5

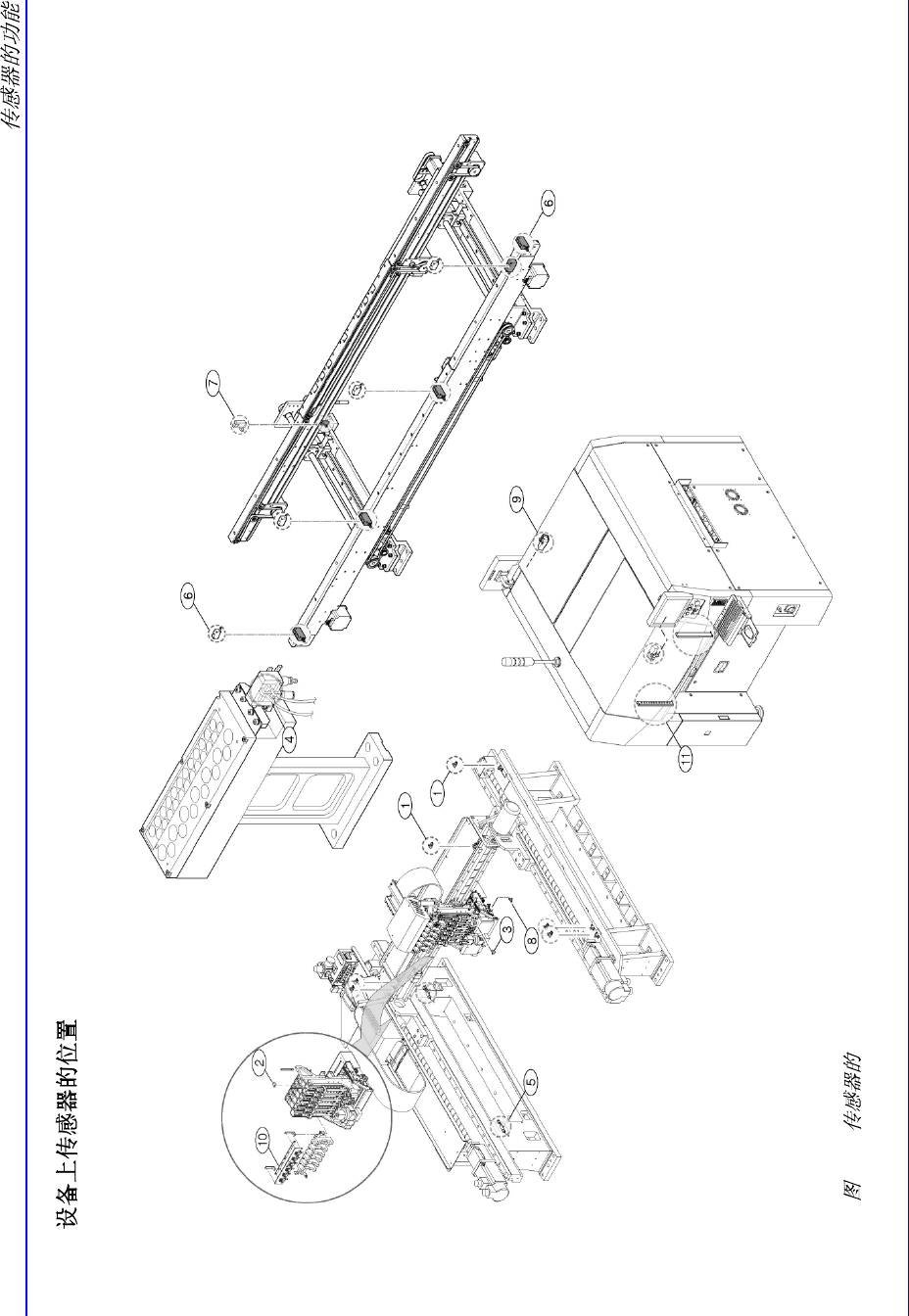

5.4.
5.4.1. The Sensor Lay-Out（传感器的排列图）
5-4. Layout
