Module
它是整个系统独立的部分，代表可以进行动作的机构单元。
Spindle
它是一个旋转的小轴，属于设备的 Head Assembly，尾端有 Nozzle Holder。它
通过高度精密驱动的 Timing Belt 与 Servo Motor 执行 Z 轴动作，Z 轴进行元件
的吸附与贴装作业。通过 Micro Step Motor 执行具有校正元件位置作用的
动作。
Spindle
Samsung Component Placer SM421 Introduction
xvi
微晶片(Micro Chip)
像 0402, 0603 晶片元件一样尺寸很小的晶片元件。
节距(Pitch)
以一定规则互相对应的两个位置之间的间隔。
Timing Belt
这是一条连接电动机的驱动轴与实际驱动对象驱动轴的橡胶带(belt)，具有兼顾
了两轴之间驱动比的齿轮比，可以准确地控制驱动。
Twin Servo System
是指为了提高Y轴的驱动速度，把Y轴驱动引擎安装于两侧的Y轴机架上，利用
2个伺服电动机驱动Y轴的方式。因此，设备安装或移动后必须执行Skew Comp
ensation。详细事项请参照” 7 . “的”Skew执行阶段”
AC Servo Motor
由AC(交流)电源驱动的电动机，为了实现精密驱动控制而配置了编码器(Encode
r)。编码器安装在电动机驱动轴，以脉冲方式把电动机轴的移动传输到电动机
的控制装置上，使其获得补偿信息以便让电动机的输入与输出相同。
Fiducial Mark
利用Fiducial Camera识别PCB上的Fiducial Mark后，参考所识别的Fiducial Mark
信息，校正PCB的贴装点。有Circle、Diamond、Rectangle、Rectangle2、Triang
le, Cross 及 Butterfly 等形状。

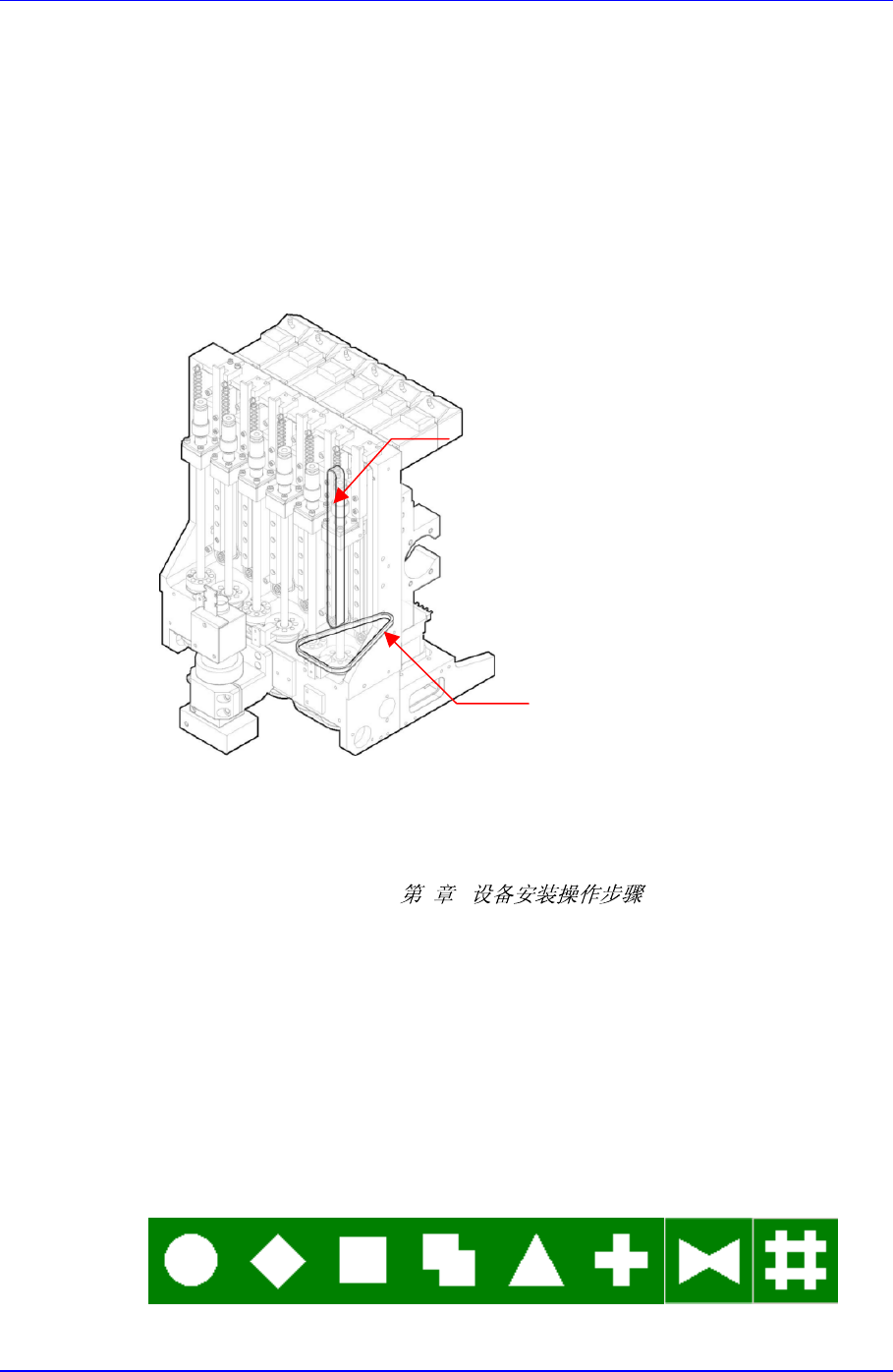

R-Axis Timing Belt
Z-Axis Timing Belt
xvii
MMI (Man-Machine Interface)
可以让人与机械一起作业的系统。可以更简单的操作方式向机械下达指令，是
一种可以控制设备的软件程序。
FOV (Field Of View)
是指Vision显示器（或SM Vision Window）上显示的影象，一般以影象的宽度
为基准区分FOV。例如，’FOV 16mm’是指影象的实际宽度为16mm。

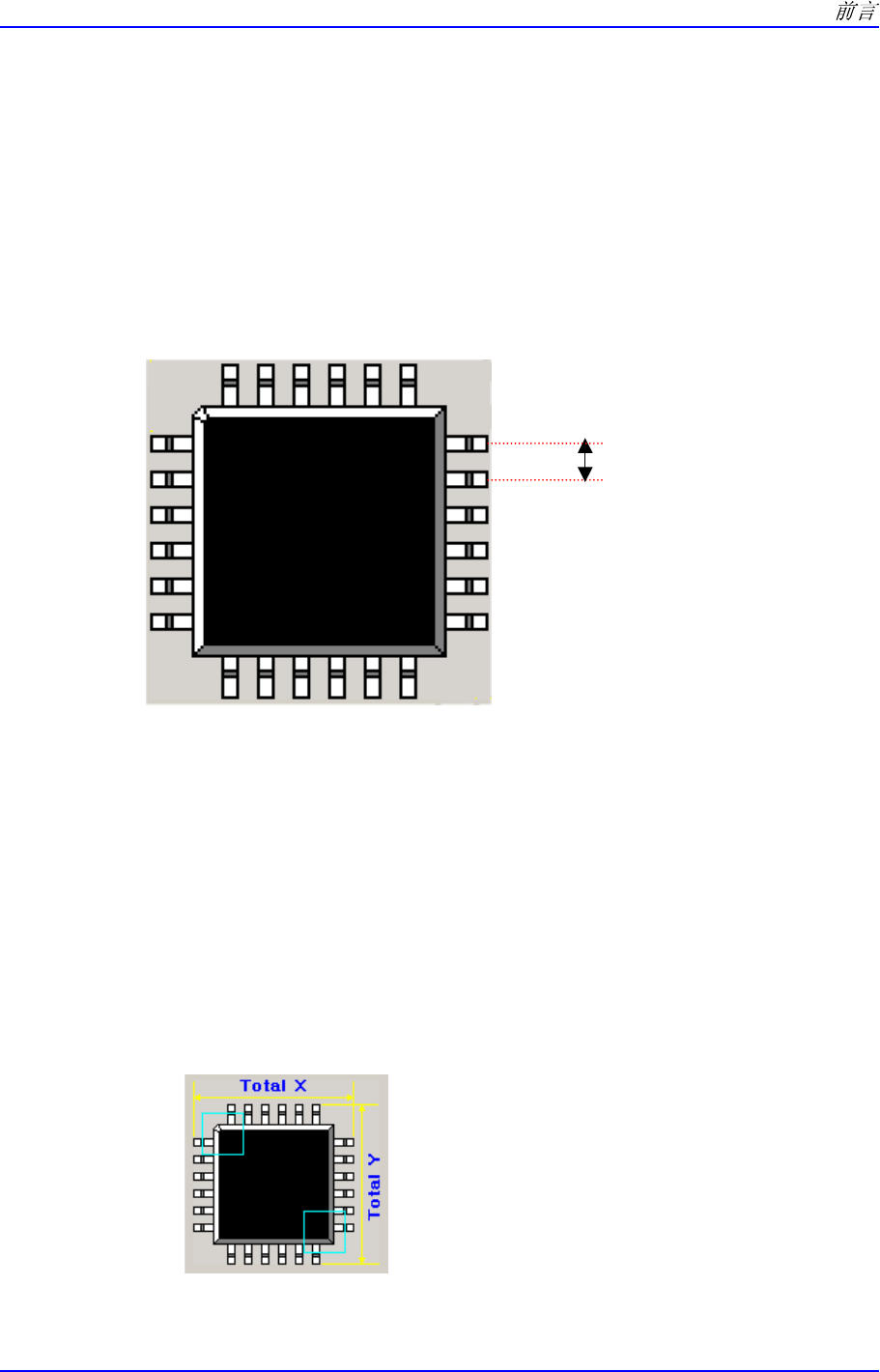

Lead Pitch
元件具备引脚(Lead)时的引脚间隔。
Stage Vision识别
使用（固定相机）Stage Camera识别元件的形状。
Option
采购设备时，可以根据使用者的需要而选择的项目。
分割识别 (MFOV - Multi Field Of View)
如果部件影象超出Upward Camera所示范围，则无法一次识别部件。为了解决
该问题，把部件的影象分割成2个以上区域进行识别，把它叫做”分割识别”。
MFOV（分割识别）可分为4种，各自如下。
Cross 2P: 使用于QFP, PLCC种类，Cross 方向检查2次。
Cross 4P: 使用于QFP, PLCC种类，Double Cross 方向检查4次。
Lead Pitch
