Samsung Compo nent Placer SM421 Intr oducti on xx Main Circuit Br eaker
xix
SMPS (Switch Mode Power Supply)
是指电源供给设备，一般叫做”switching（切换） Power Supply”。
示教盒 (Teaching Box or Jog Box)
是手动操作设备时使用的装置，主要使用于示教作业中。

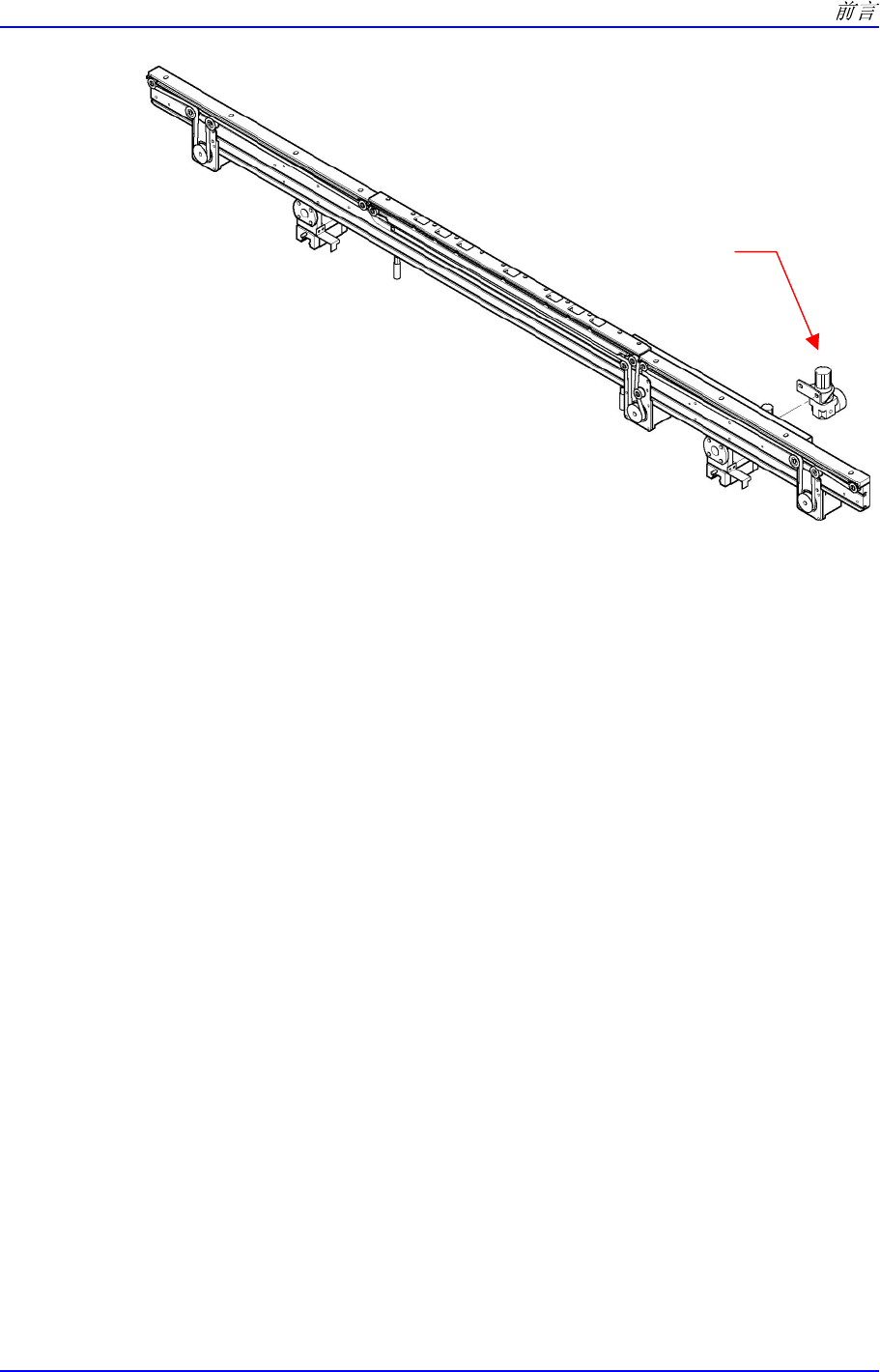

输送器移动机架
(Moving Frame)
输送器为PCB运输装置，它由固定机架(Fixed Frame)和移动机架两个机架构成
。固定机架是固定的，移动机架却根据PCB宽度移动，它起着设定输送器宽度
的作用。
Working Area
轨道中执行实际贴装作业的轨道区段。
水平仪
用来调节设备水平度的测量仪器。
DOWNFLOW
指从高处往下流的过程。
Main Circuit Breaker
该装置可以开闭设备的主电源，位于设备背面左下角。
Conveyor
Regulator
Samsung Component Placer SM421 Introduction
xx
Main Circuit Breaker
1-1
第1章. 设备的特点及部品规格
1.1.
SM421与SM411维持了系统统一性，是SM321的性能升级版，可稳定地操作多种部
件，具有以下优点。
高效率性 (High Effieciency)
通过 Part Library 的共用化实现高速的 Job Change
适用 Feeder Workstation 及 Docking Car 的 Job Change
高信赖性 (High Reliability)
Micro Chip 贴装精度(Accuracy): ± 50μm
提高 Backup Table 的水平度
提高部件及PCB 机板的适应性(High Flexibility)
可贴装 0402~ □55mm, 75mm 连接器部件
可适用于小型到大型 PCB 机板(L50xW30mm~L610xW460mm)
用 S/W Platform 适用 SMART
维持 SM400 Series 设备之间的 PCB 文件及部件数据的互换性
统一 SM400 Series 的 MMI 使用者界面,提供方便性
强化部件识别功能
增加了自动识别任何形状的部件功能
强化 Chip 倒放确认功能
强化对 Coil 部件及 Aluminum Capacitor 的识别功能
增加了自动识别 Multi BGA 部件的功能
增加自动补正 Tape Feeder Pickup 位置的功能
添加贴装角度 Preview 功能
添加 Polygon 功能
Mega Pixel Camera 适用 (Fly Camera, Fix Camera)
方便的用户界面
适用了用户更快更容易进行维修的设计
适用了与设备联动的自动设备维护管理的 S/W
支持功能增加的 EasyOLP Ver 5.5
适用 IT System Ver 2.5 防止操作者误装 Feeder
