NXT-IIc 安装手册.pdf - 第101页
SET-NXTIIc-1.5S 3. 机器的安装 NXT IIc 安装手册 89 3.9 料盘单元 -LTC 3.9.1 固定筋板的拆除 请拆除安装在料盘单元 -LTC 上的固定筋 板 ( 红色 )。 请保管好拆除的筋板和螺栓。移 设时需要重新使用。 01SET -0385
3. 机器的安装 SET-NXTIIc-1.5S
88 NXT IIc 安装手册
9. 向右旋转拧紧锁定螺母。

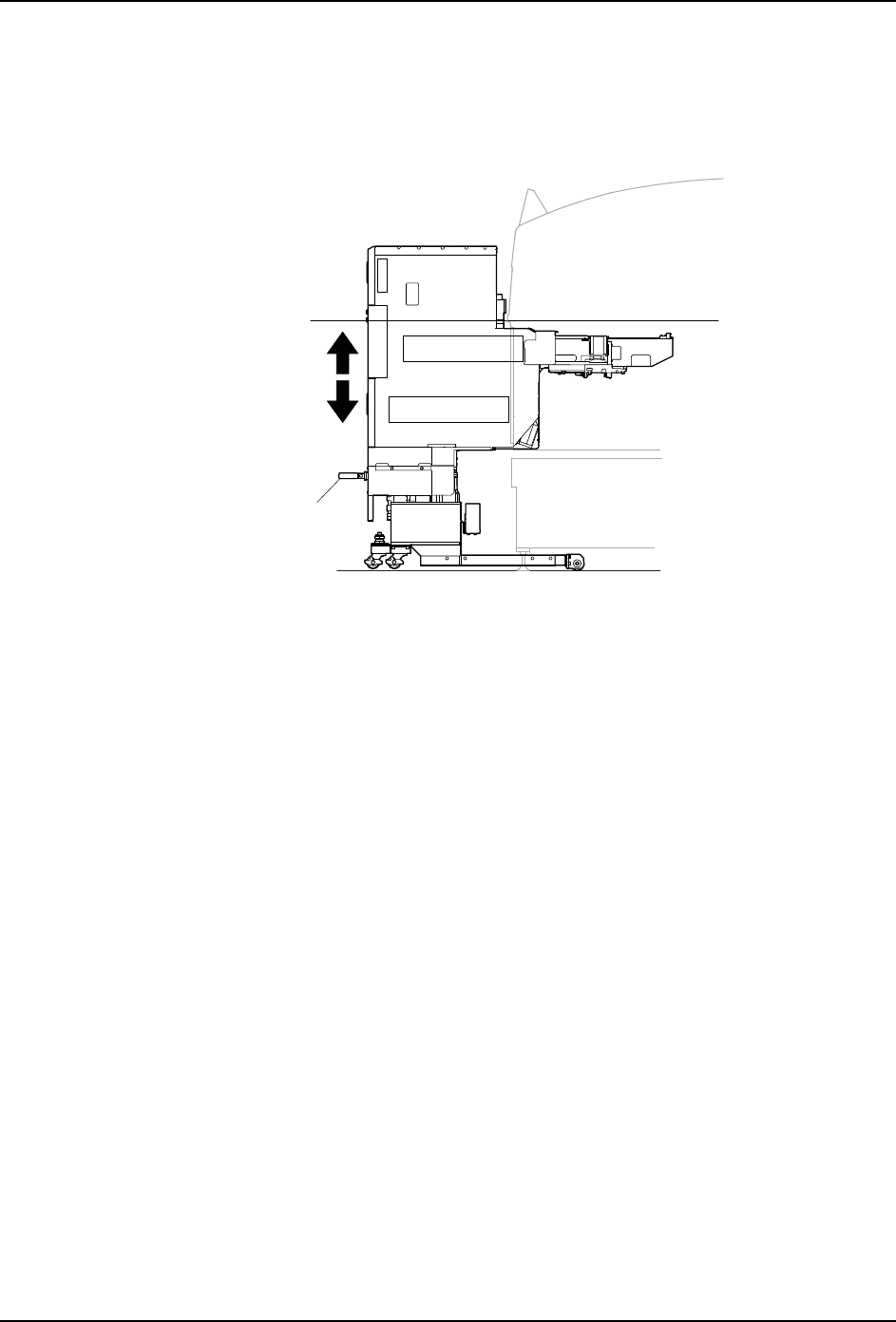

10.旋转折叠式手柄，通过调节料盘单元 -LT 的高度来调整 Y 轴方向上的水平度。
注意 )由于料盘单元 -LT 处于被机器夹紧的状态，大幅度调整高度可能使连接销等损坏。请
慢慢小心地进行调整。
11.紧固左右的锁定杆。
12.锁定左右的脚轮。
01SET-0384S
YY'
ᡬᓣᶘ
㛮䕂
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 89

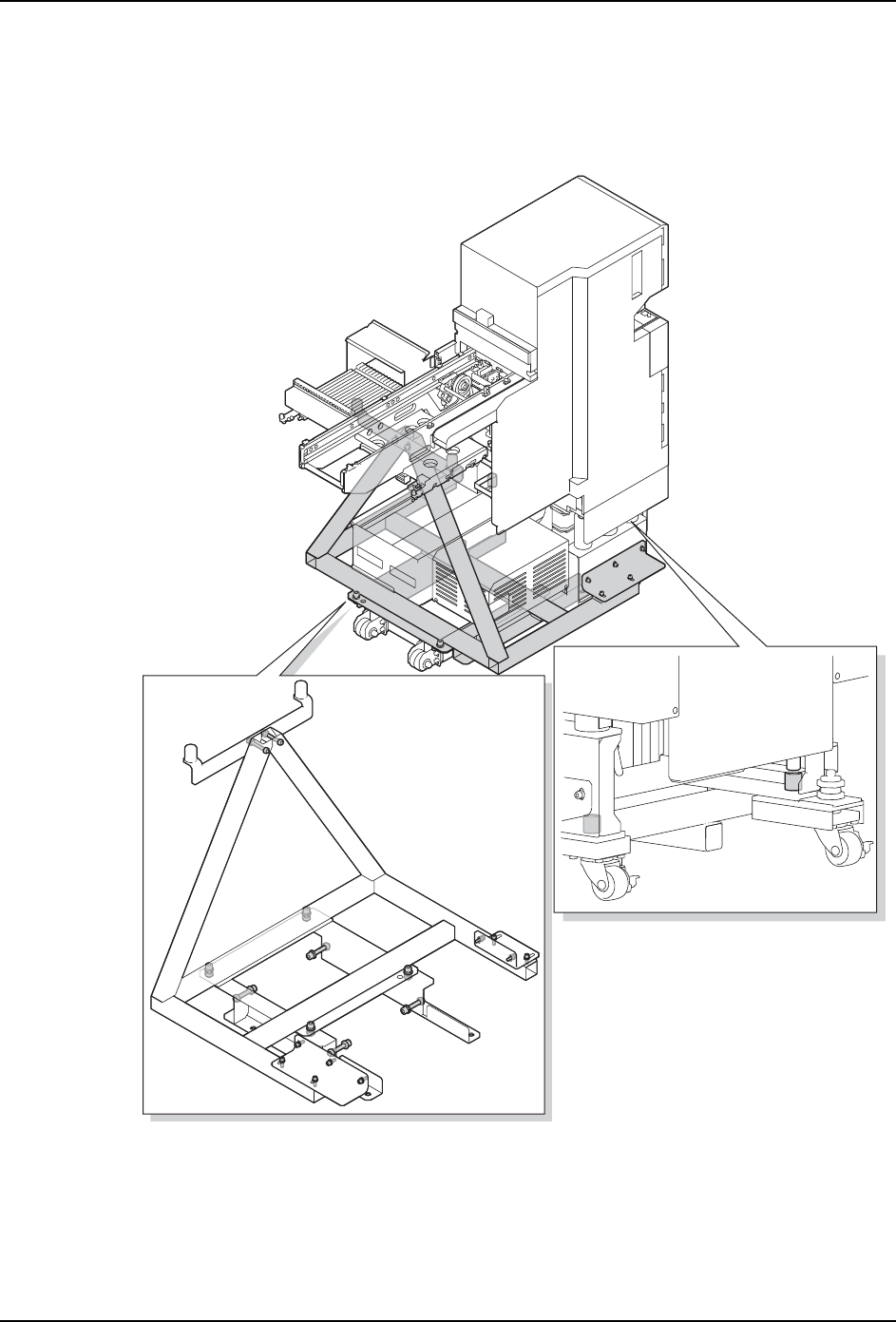

3.9 料盘单元 -LTC
3.9.1 固定筋板的拆除
请拆除安装在料盘单元 -LTC 上的固定筋板 ( 红色 )。
请保管好拆除的筋板和螺栓。移设时需要重新使用。
01SET-0385
3. 机器的安装 SET-NXTIIc-1.5S
90 NXT IIc 安装手册

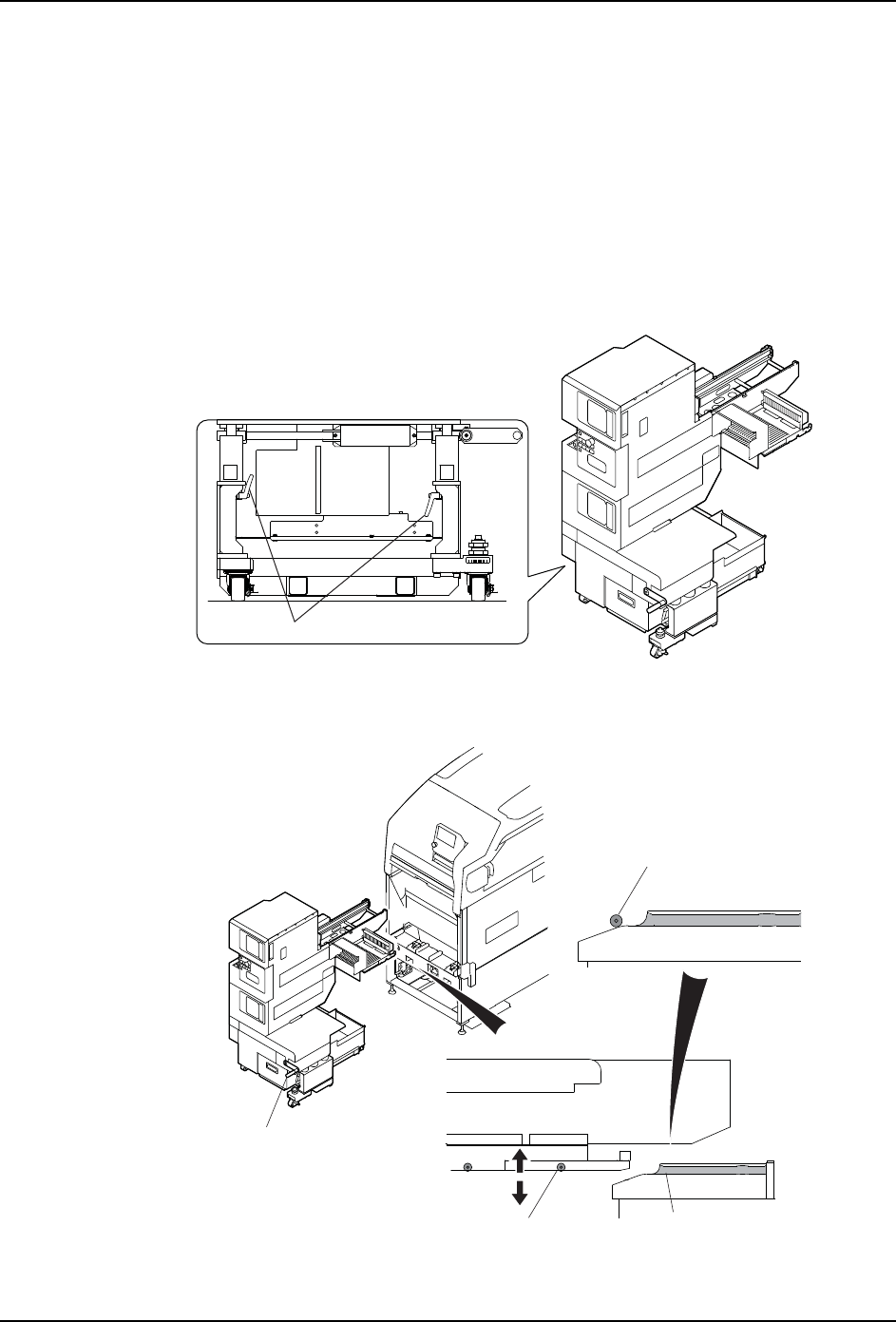

3.9.2 高度和倾斜度的调整
新安装料盘单元 -LTC、或者安装到别的地方时，请调整料盘单元 -LTC 的高度和倾斜度。只
要调整了一次，就不需要每次在同样地方重新进行安装 / 拆卸的调整了。
该作业需要使用水平仪（2 个）。首先，在机器外预调整料盘单元 -LTC 的高度和倾斜度。接
着，在将料盘单元 -LTC 夹紧在机器内的状态下进行主调整。
1. 进行安装料盘单元 -LTC 的机器侧的准备。请从模组上拆下料带元件的相关单元，变更
元件相机的位置。详细请参照 「NXT IIc 机械手册」的 「基本操作」章节的 「料盘单
元 -LTC 的拆除 / 安装」。
2. 请逆时针拧松料盘单元 -LTC 下方的左右锁定杆。
3. 旋转折叠式手柄，使料盘单元 -LTC 的滚轮与机器侧料站基座槽的斜面顶上附近相接触
的大致高度相一致。
01SET-0386S
䫕ᅮᶘ
01MEC-1145Sa
᭭Ⲭऩܗⱘ⒮䕂
ᶘ
᭭キᑻⱘῑ
᭭Ⲭऩܗⱘ⒮䕂
