3. 机器的安装 SET-NXTIIc-1.5S 62 NXT IIc 安装手册 11.将模组搬运轨道高度与电路板搬 送高度对齐。此时，请一边用各测定地方的水平仪确认 基座的水平度，一边进行操作。 a. 放松锁定螺母，旋转调整水平螺栓。( 基座前侧 ) b. 用扳手旋转楔子式调整水平块的调整螺母 。( 基座后侧 ) 备注 )在手够不着的地方的调整，请使用专用扳手。此外，连接 2 台以上 4M-2c 基座的时候 等，请使用操作台。 图号 …
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 61
9. 连接 2 台以上的 4M-2c 基座时，请滑动无中断盖板、进一步拉出模组。模组拉出后，请
设置防夹治具。
10.在机器后部的测定地方设置水平仪。请在 XY 方向各自设置 1 个。
01SET-0354S
᮴ЁᮁⲪᵓ
01SET-0248S
∈ᑇҾ
3. 机器的安装 SET-NXTIIc-1.5S
62 NXT IIc 安装手册

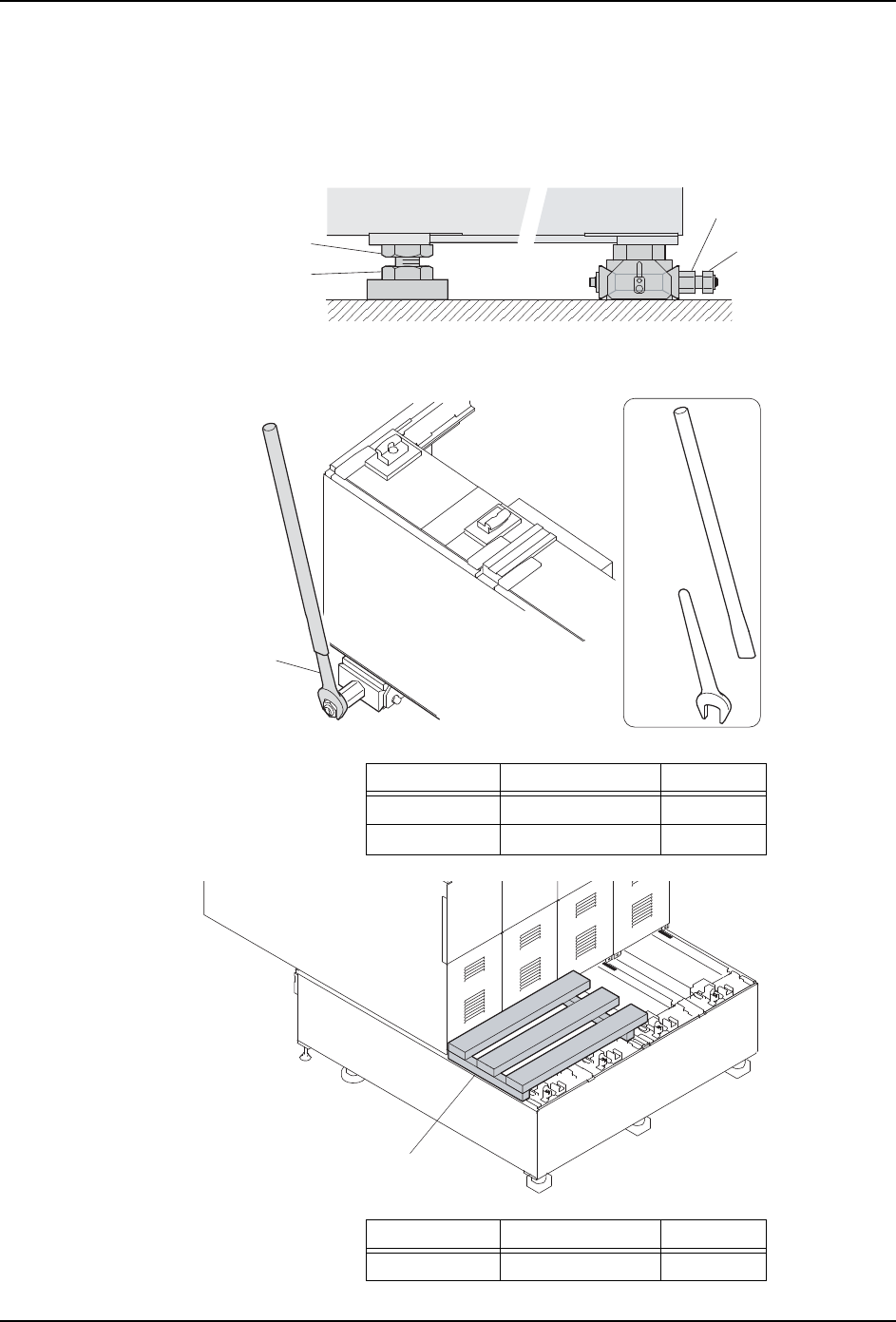

11.将模组搬运轨道高度与电路板搬送高度对齐。此时，请一边用各测定地方的水平仪确认
基座的水平度，一边进行操作。
a. 放松锁定螺母，旋转调整水平螺栓。( 基座前侧 )
b. 用扳手旋转楔子式调整水平块的调整螺母。( 基座后侧 )
备注 )在手够不着的地方的调整，请使用专用扳手。此外，连接 2 台以上 4M-2c 基座的时候
等，请使用操作台。
图号 部件名 需要数
PB0A0E0 管子 2
S3239E 扳手 2
图号 部件名 需要数
PZ5395* 操作台 1
01SET-0352S
䫕ᅮ㶎↡
䫕ᅮ㶎↡
䇗ᭈ㶎↡
䇗ᭈ∈ᑇ㶎ᷧ
ϧ⫼ᡇ
01SET-0353S
ㅵᄤ
ᡇ
01SET-0376S
᪡ৄ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 63

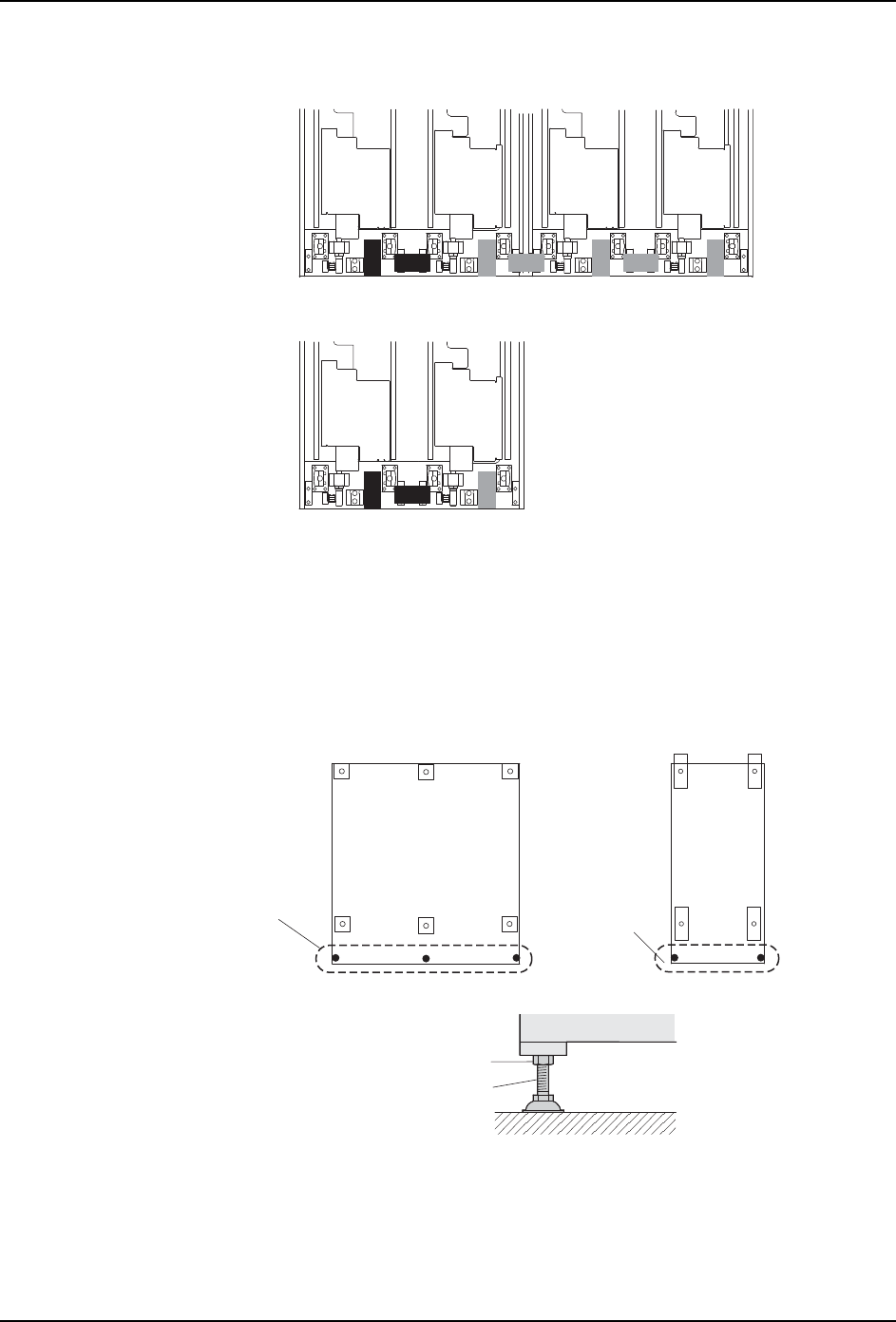

12.改变测定地方确认水平。4M-2c 基座的时候，请交替拉出模组后进行。
a. 插入模组的时候，请事前拆除水平仪和防夹治具。
b. 拉出另外的模组后，请设置防夹治具。
13.放松基座前侧调整水平螺栓的锁定螺母。进行旋转调整直到前侧调整水平螺栓下端碰到
地面。
注意 )不可将机器重量过分加在前侧调整水平螺栓上而影响基座的水平度。这些螺栓，在拉
出模组时是支撑基座的辅助性物品。
14.请确认电路板搬送高度、机器的水平度是正确的，拧紧各锁定螺母时水平度会有变化。
紧固后请再次确认机器的水平度。
注意 )请确实拧紧锁定螺母。不充分地紧固时，机器会发生振动，有可能会对贴装精度产生
影响。
㧨4M-2cᑻ㧪
㧨2M-2cᑻ㧪
01SET-0337S
䇗ᭈ∈ᑇ㶎ᷧ
㧨4M-2cᑻ㧪㧨2M-2cᑻ㧪
ᴎ఼ࠡջ ᴎ఼ࠡջ
01SET-0250S
䇗ᭈ∈ᑇ㶎ᷧ
䫕ᅮ㶎↡
䇗ᭈ∈ᑇ㶎ᷧ
