3. 机器的安装 SET-NXTIIc-1.5S

34 NXT IIc 安装手册

2. 请拆除基座内侧的侧盖板。

3. 请从机器的电源接口插入电源电缆，一直布线到主开关。中途将电源电缆通过电缆夹具

注意 )请把电源电缆穿过导轨深处上方。

4. 将接地线连接到接地线端口台。

01SET-036

ջⲪᵓ

01SET-0282Sa

电源电缆 ਥ开关

电源接入口

电缆夹具

导轨

SET-NXTIIc-1.5S 3. 机器的安装

NXT IIc 安装手册 35

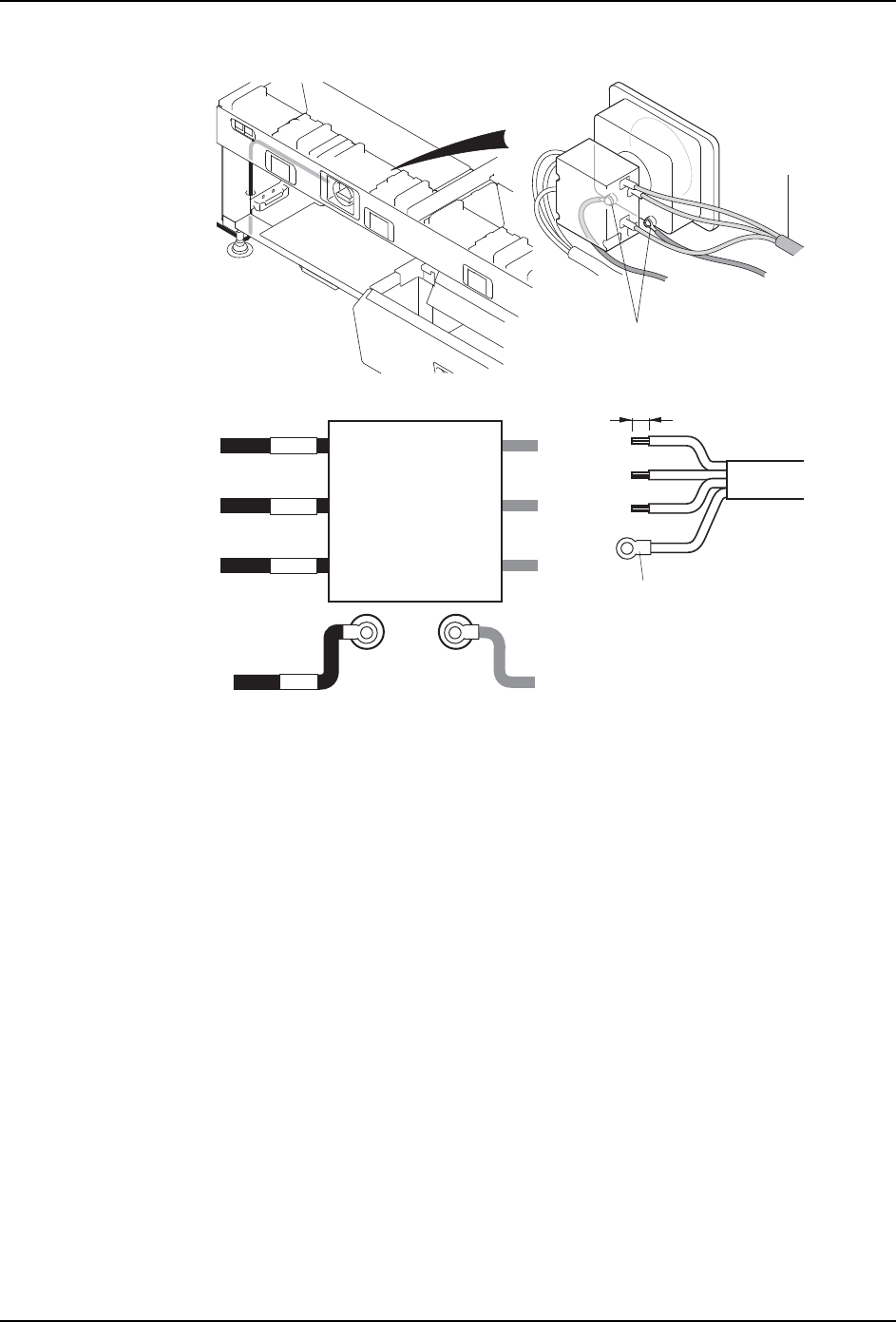

5. 将 3 相电线连接至主开关，以规定力矩（2.0 N·m）将其拧紧。

备注 )此时，请确保 3 相电线的每根电缆都已正确连接好。（机器接通电源后，真空泵在发生

真空真空时，可以确认连线正确。）

注意 )请定期将端口螺丝拧紧。

6. 拧紧电缆夹，固定电源电缆。

7. 请安装基座内侧的侧盖板。

8. 请安装主开关下的盖板和废料带箱。

01SET-0255S

R001*2

T001*6

S001*4

10 mm

Ⳍ⬉⑤

೚ッᄤ㧦70(9䗣ᯢ

᥹ഄ㒓ッষ

ϔ⃵ッ

Џᓔ݇㚠䴶

ϔ⃵⬉⑤⬉㓚ሎᇌᖙ乏

೼$:*˄VT˅ҹϞǄ

3. 机器的安装 SET-NXTIIc-1.5S

36 NXT IIc 安装手册

3.3.2 网络电缆

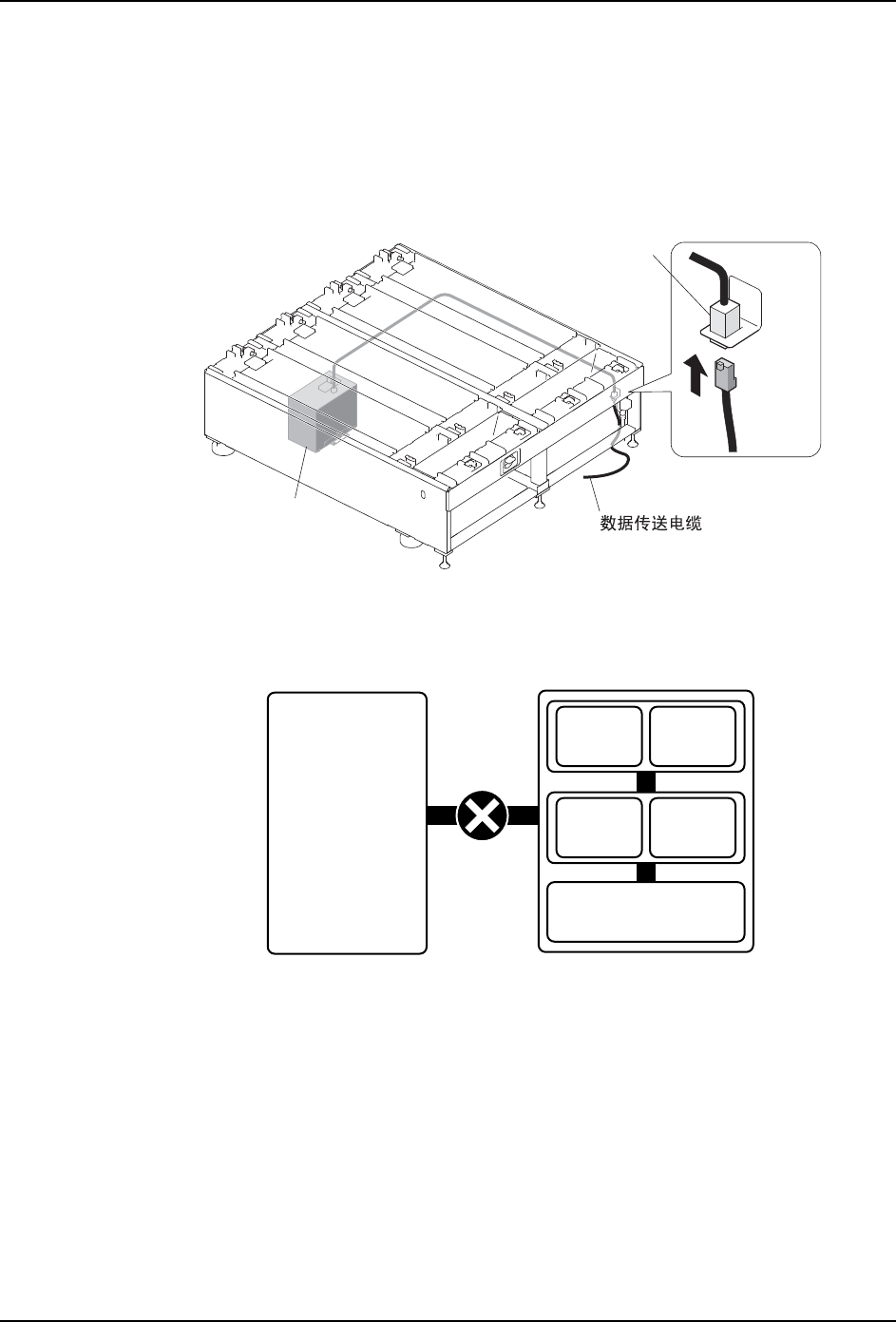

为了传输 Job 或收集生产记录，使用以太网用的双绞线（种类 5）连接机器与主电脑。

连接方法

1. 将数据传输电缆的接插头连接至集线器或网络上指定端口的以太网接口。

2. 将另一端接插头连接到基座内的以太网的中转接插件上。

网路构成的注意

有时机器和 Fuji Flexa、Fujitrax 的网络负载过大。因此，在构建时请将机器和 Fuji

Flexa、Fujitrax 的网络与其他的网络独立开。
