3. 机器的安装 SET-NXTIIc-1.5S
66 NXT IIc 安装手册
6. 请与前工序侧的基座一样进行调整水平。在此的调整水平是临时操作，把调整水平螺栓
的锁定螺母松拧紧。
7. 请拆除防夹治具和水平仪，插入模组。

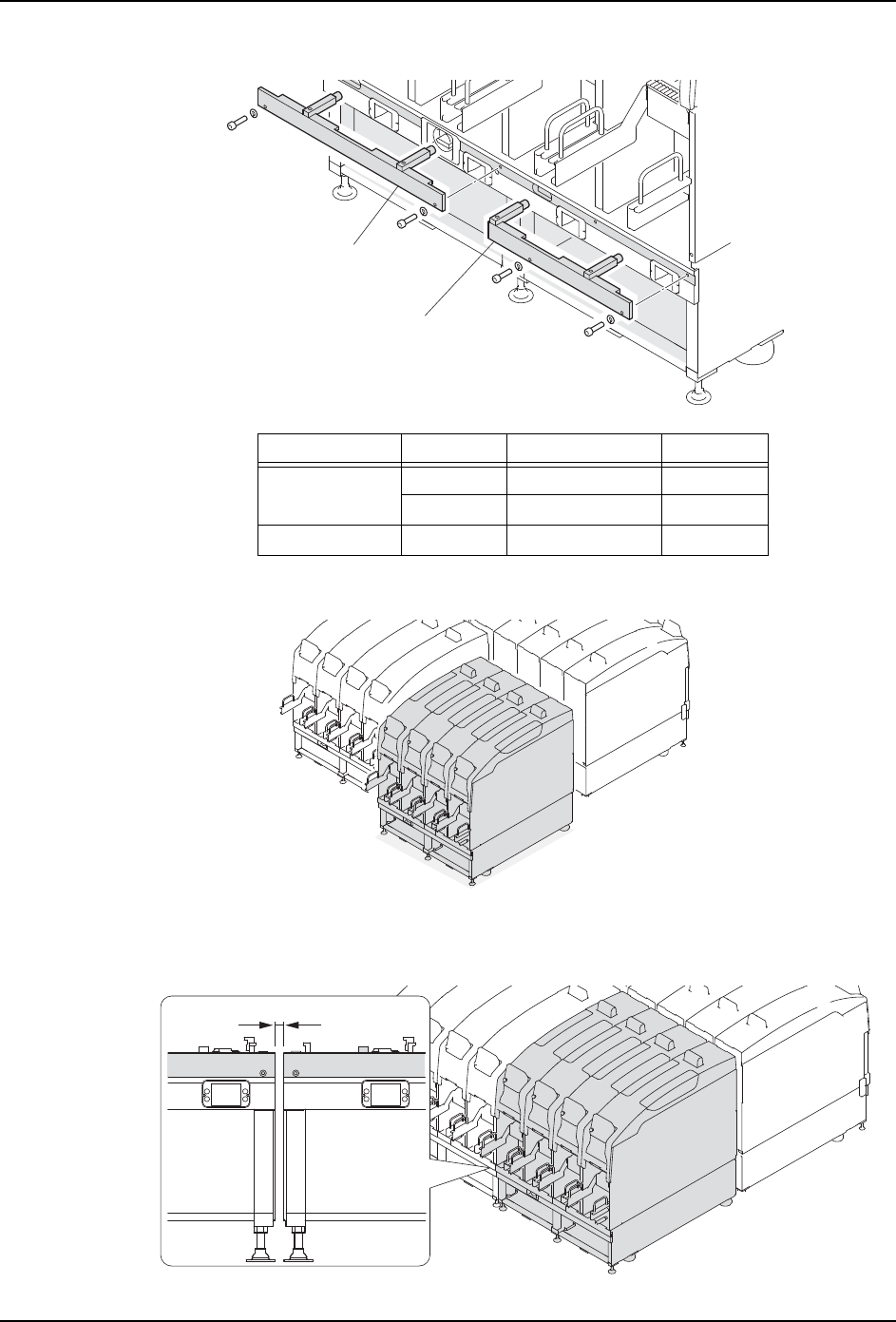

8. 微调整基座的位置和高度。
a. 前工序侧的基座没附带有模组拉出挡板的时候，请安装这个部件。在此，使用模组
拉出挡板作为基座位置调整治具。
b. 把基座位置调整治具前面做为基准，请调整基座前后、左右方向的位置。
备注 )调整时请使用木棒和拉拔治具。同时，在调整水平垫块下铺上容易滑的纸等的话，会
方便操作。
图号 部件名 个数／台
2MGLBJ000100 拉拔治具 1
01SET-0339S
㒘ᢝߎᣵᵓ˄ᑻԡ㕂䇗ᭈ⊏˅
01SET-0340S
ᑻϞ䴶
01SET-0341S
ᢝߎ⊏
Ầ
SET-NXTIIc-1.5S 3. 机器的安装
NXT IIc 安装手册 67

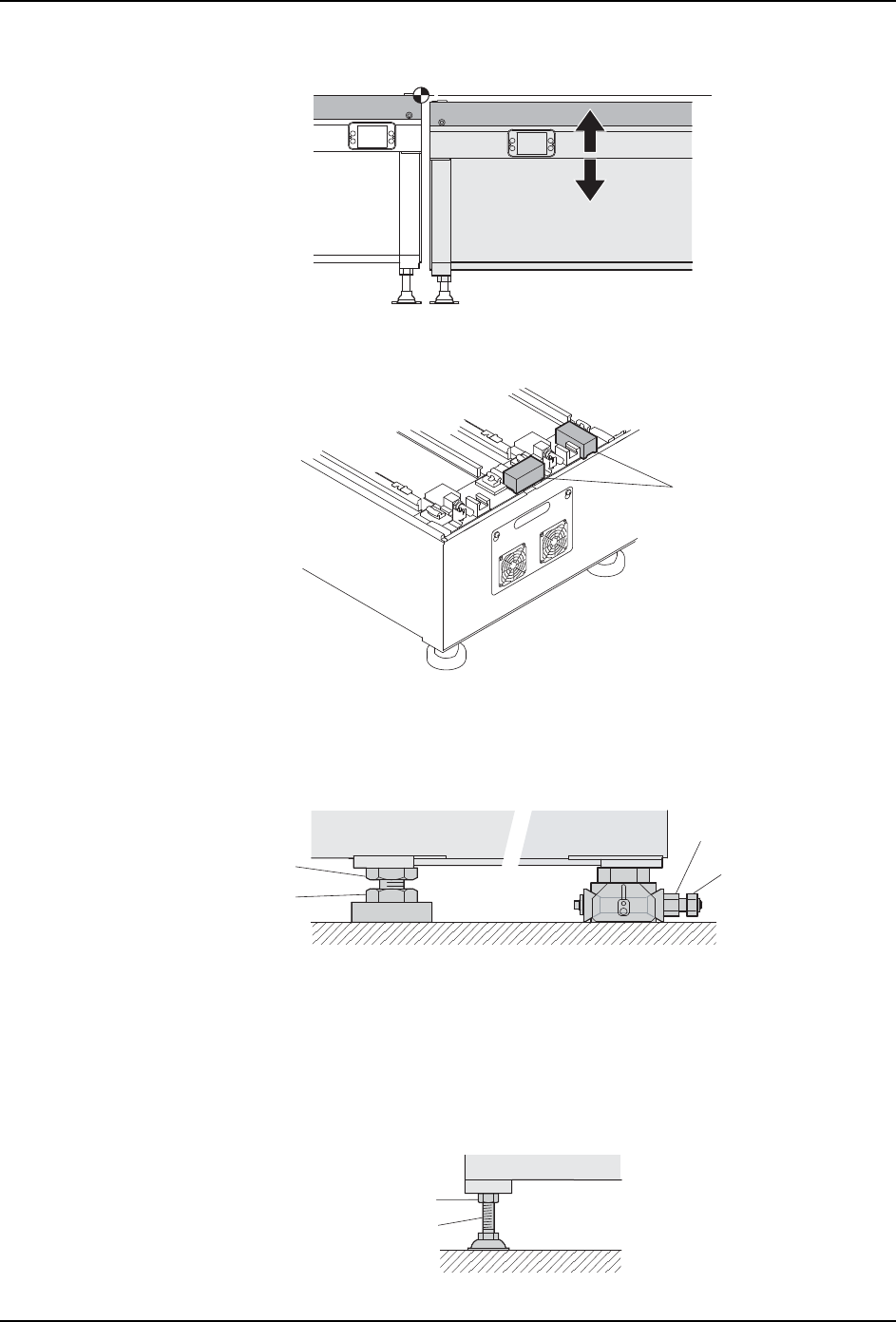

c. 请把基座位置调整治具表面做为基准，调整基座的高度。
9. 再次拉出模组 (500 mm 以下 )，放置防夹治具后，在机器后部的测定地方设置水平仪。
请在 XY 方向各自设置 1 个。
10.请一边用水平仪确认基座的水平度，一边进行下面的操作。
a. 放松锁定螺母，旋转调整水平螺栓。( 基座前侧 )
b. 用扳手微调整楔子式调整水平块的高度。( 基座后侧 )
注意 )请确实拧紧锁定螺母。不充分地紧固时，机器会发生振动，有可能会对贴装精度产生
影响。
备注 )在手够不着的地方的调整时，请使用专用扳手和操作台。
11.放松基座前侧调整水平螺栓的锁定螺母。进行旋转调整到前侧调整水平螺栓下端碰到地
面为止。
注意 )不可将机器重量过分加在前侧调整水平螺栓上而影响基座的水平度。这些螺栓，在拉
出模组时是支撑基座的辅助性物品。
01SET-0342J
01SET-0248S
∈ᑇҾ
01SET-0352S
䫕ᅮ㶎↡
䫕ᅮ㶎↡
䇗ᭈ㶎↡
䇗ᭈ∈ᑇ㶎ᷧ
䇗ᭈ∈ᑇ㶎ᷧ
01SET-0343S
䫕ᅮ㶎↡
